1981 Yamaha XS650S (XS650SH) Intake Diagram

← All diagrams

Find the part on the Intake diagram for your 1981 Yamaha XS650S (XS650SH), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

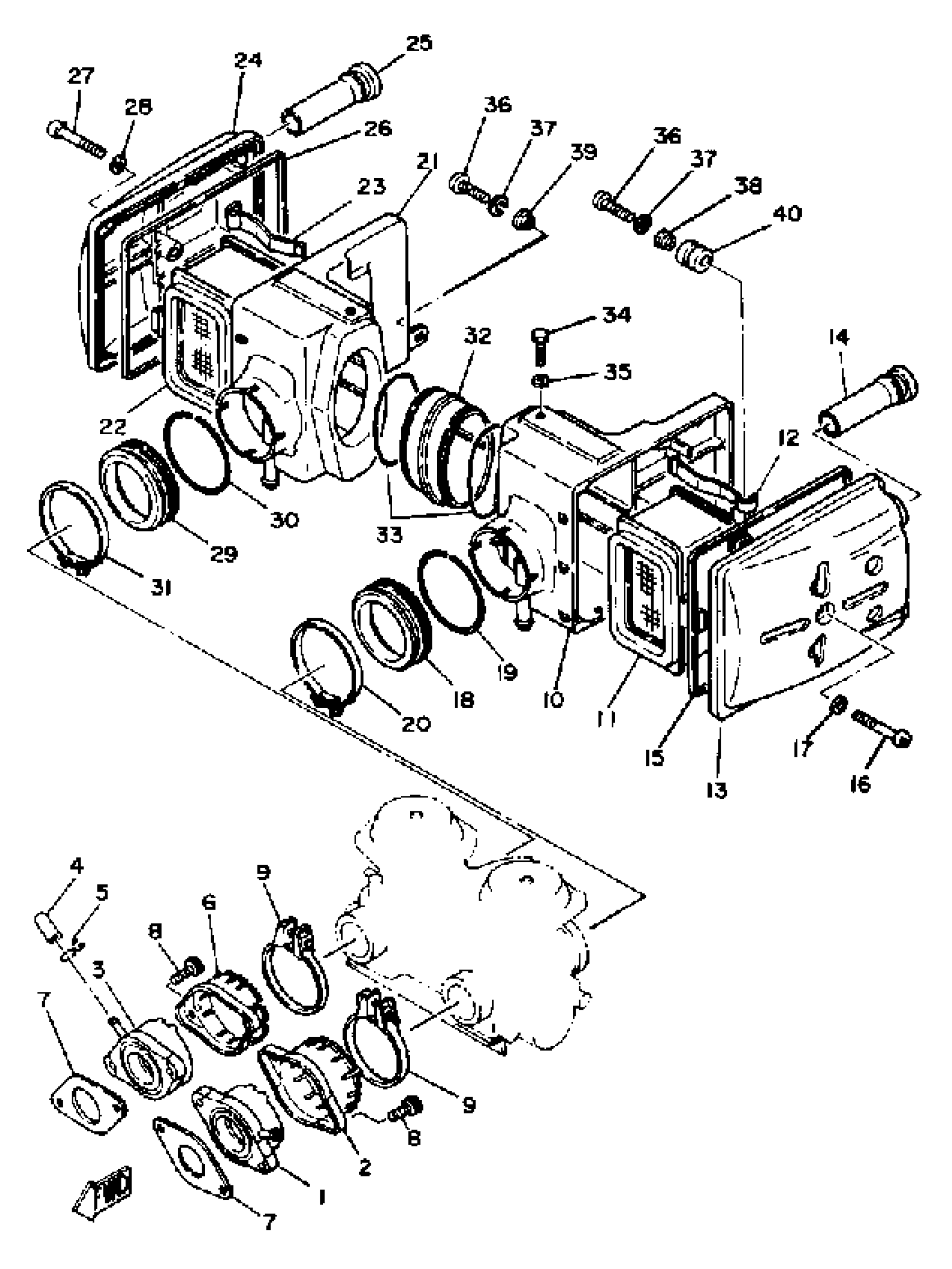

1981 Yamaha XS650S (XS650SH) Intake Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

JOINT, CARBURETOR 1

3G1-13586-00-00

1
Out of stock

2

COVER, CARB.JOINT

3G1-13564-00-00

1
Out of stock

3

JOINT, CARBURETOR 2

3G1-13596-00-00

1
Out of stock

4

PLUG, BLIND

16G-13569-00-00

1
Out of stock

5

CLIP (3G0)

90467-10039-00

1
Out of stock

6

COVER, MANIFOLD 2

3G1-13594-00-00

1
Out of stock

7

GASKET, MANIFOLD

3G1-13556-10-00

1

$5.69

In stock

8

BOLT,SOCKET

91317-06020-00

—

$2.11

In stock

9

HOSE CLAMP ASSY

90450-53005-00

—

$8.63

In stock

10

CASE, AIR CLEANER 1

3G1-14411-00-00

1
Out of stock

11

Element, Air Cleaner

3G1-14451-01-00

1
Out of stock

12

PLATE, ELEMENT FTNG

3G1-14468-00-00

1
Out of stock

13

CAP, CLEANER CASE 2

3G1-14422-00-00

1
Out of stock

14

SILENCER, INTAKE 1

3G1-14431-00-00

1
Out of stock

15

SEAL

5T8-14452-00-00

1
Out of stock

16

SCREW PAN HEAD

98580-06545-00

—

$5.78

In stock

17

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

18

JOINT, AIR CLNR 1

3G1-14453-00-00

1
Out of stock

19

SPRING, TENSION (8R4)

90506-06261-00

—

$6.94

In stock

20

HOSE CLAMP ASSY

90450-64004-00

—

$12.00

In stock

21

CASE, AIR CLEANER 2

3G1-14421-00-00

1
Out of stock

22

Element, Air Cleaner

3G1-14451-01-00

1
Out of stock

23

PLATE, ELEMENT FTNG

3G1-14468-00-00

1
Out of stock

24

CAP, CLEANER CASE 2

3G1-14422-00-00

1
Out of stock

25

SILENCER, INTAKE 1

3G1-14431-00-00

1
Out of stock

26

SEAL

5T8-14452-00-00

1
Out of stock

27

SCREW PAN HEAD

98580-06545-00

—

$5.78

In stock

28

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

29

JOINT, AIR CLNR 1

3G1-14453-00-00

1
Out of stock

30

SPRING, TENSION (8R4)

90506-06261-00

—

$6.94

In stock

31

HOSE CLAMP ASSY

90450-64004-00

—

$12.00

In stock

32

JOINT, AIR CLNR 2

3G1-14463-00-00

1
Out of stock

33

O-RING (583 OIL CLEANER)

93210-64297-00

—
Out of stock

34

BOLT, HEXAGON

97017-06025-00

—

$2.98

In stock

35

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

36

SCREW, PAN HEAD(6E0)

97885-06030-00

1

$4.62

In stock

37

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

38

COLLAR (3L1)

90387-07717-00

—
Out of stock

39

COLLAR

90387-07549-00

1
Out of stock

40

GROMMET (1E2)

90480-14182-00

—

$6.68

In stock
