1978 Yamaha XS500 (XS500E) Crankcase Diagram

← All diagrams

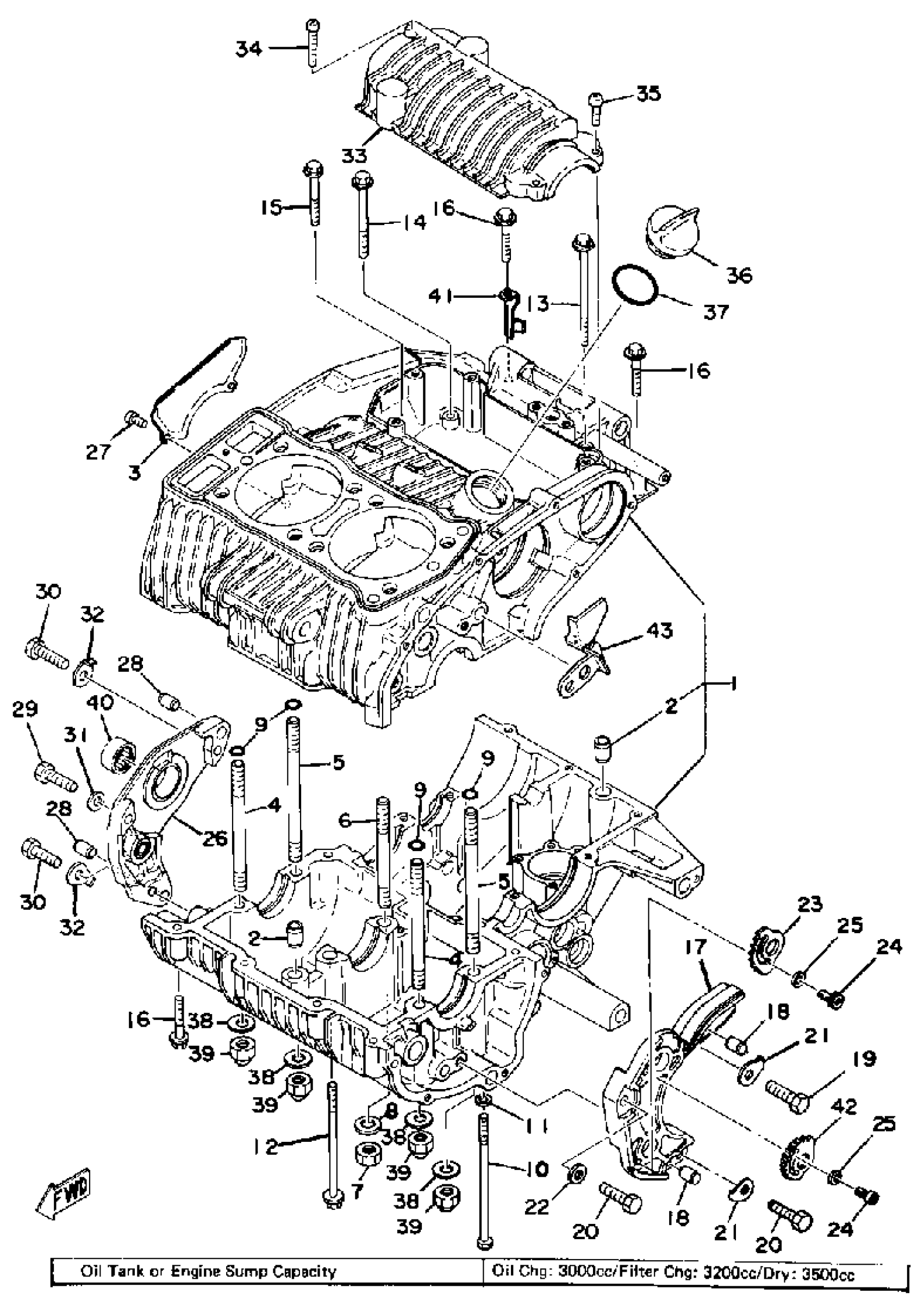

Find the part on the Crankcase diagram for your 1978 Yamaha XS500 (XS500E), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1978 Yamaha XS500 (XS500E) Crankcase Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CRANKCASE ASSEMBLY

(2F1-15100-00-00)

1
Out of stock

2

PIN, DOWEL

99530-12016-00

1

$4.12

In stock

3

COVER

(371-15492-00-00)

1
Out of stock

4

BOLT, STUD

(90116-10090-00)

1
Out of stock

5

BOLT, STUD

(90116-10091-00)

1
Out of stock

6

BOLT, STUD

(90116-10111-00)

1
Out of stock

7

NUT

90170-10011-00

1

$6.29

In stock

8

1

$3.00

In stock

9

O-RING (341)

93210-09192-00

1

$4.35

In stock

10

BOLT, HEXAGON

(97301-06120-00)

1
Out of stock

11

WASHER, PLAIN (646)

92990-06600-00

1

$2.48

In stock

12

BOLT, FLANGE

(95821-06110-00)

1
Out of stock

13

BOLT, FLANGE

(95821-06095-00)

1
Out of stock

14

BOLT, FLANGE

95817-06070-00

1
Out of stock

15

BOLT, FLANGE

95817-06050-00

1
Out of stock

16

BOLT, FLANGE

95817-06040-00

—

$4.54

In stock

17

BRACKET, IDLE SHAFT 000

(1H2-15151-01-00)

1
Out of stock

18

PIN, STRAIGHT

(90250-10021-00)

1
Out of stock

19

BOLT, HEXAGON

97013-08030-00

—

$3.20

In stock

20

BOLT (682)

97013-08025-00

—

$6.80

In stock

21

WASHER, LOCK

(371-15186-00-00)

1
Out of stock

22

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

23

COVER, IDLE SHAFT

(1H2-15153-00-00)

1
Out of stock

24

BOLT, SOCKET

91317-05010-00

—

$1.68

In stock

25

WASHER PLATE 338839440000

90201-05027-00

—
Out of stock

26

BRACKET, BRKR SHAFT

(371-15152-00-00)

1
Out of stock

27

SCREW, PAN HEAD(62X)

97885-05010-00

1

$2.65

In stock

28

PIN, STRAIGHT

(90250-10021-00)

1
Out of stock

29

BOLT, HEXAGON

97013-08030-00

—

$3.20

In stock

30

BOLT (682)

97013-08025-00

—

$6.80

In stock

31

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

32

WASHER, LOCK

(371-15186-00-00)

1
Out of stock

33

COVER, STRTG MOTOR

(371-15436-00-00)

1
Out of stock

34

SCREW, PAN HEAD(6H4)

97885-06035-00

1

$6.38

In stock

35

SCREW PAN HEAD

98580-06020-00

—

$5.10

In stock

36

PLUG, OIL

371-15363-00-00

—

$12.22

In stock

37

O-RING (371)

93210-29198-00

—

$5.78

In stock

38

WASHER PLATE 341839090000

90201-10128-00

—

$3.42

In stock

39

NUT, CROWN(2GG)

90176-10075-00

—

$6.57

In stock

40

BRG,CYL-CAL ROLLER 21G NT

93315-32516-00

—
Out of stock

41

CLAMP 2

(1A8-15484-00-00)

1
Out of stock

42

PLATE, LOCK 000

(1H2-15144-00-00)

1
Out of stock

43

PLATE 001

(1H2-15113-00-00)

1
Out of stock
