1981 Yamaha XS400S (XS400SH) Electrical 1 Diagram

← All diagrams

Find the part on the Electrical 1 diagram for your 1981 Yamaha XS400S (XS400SH), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

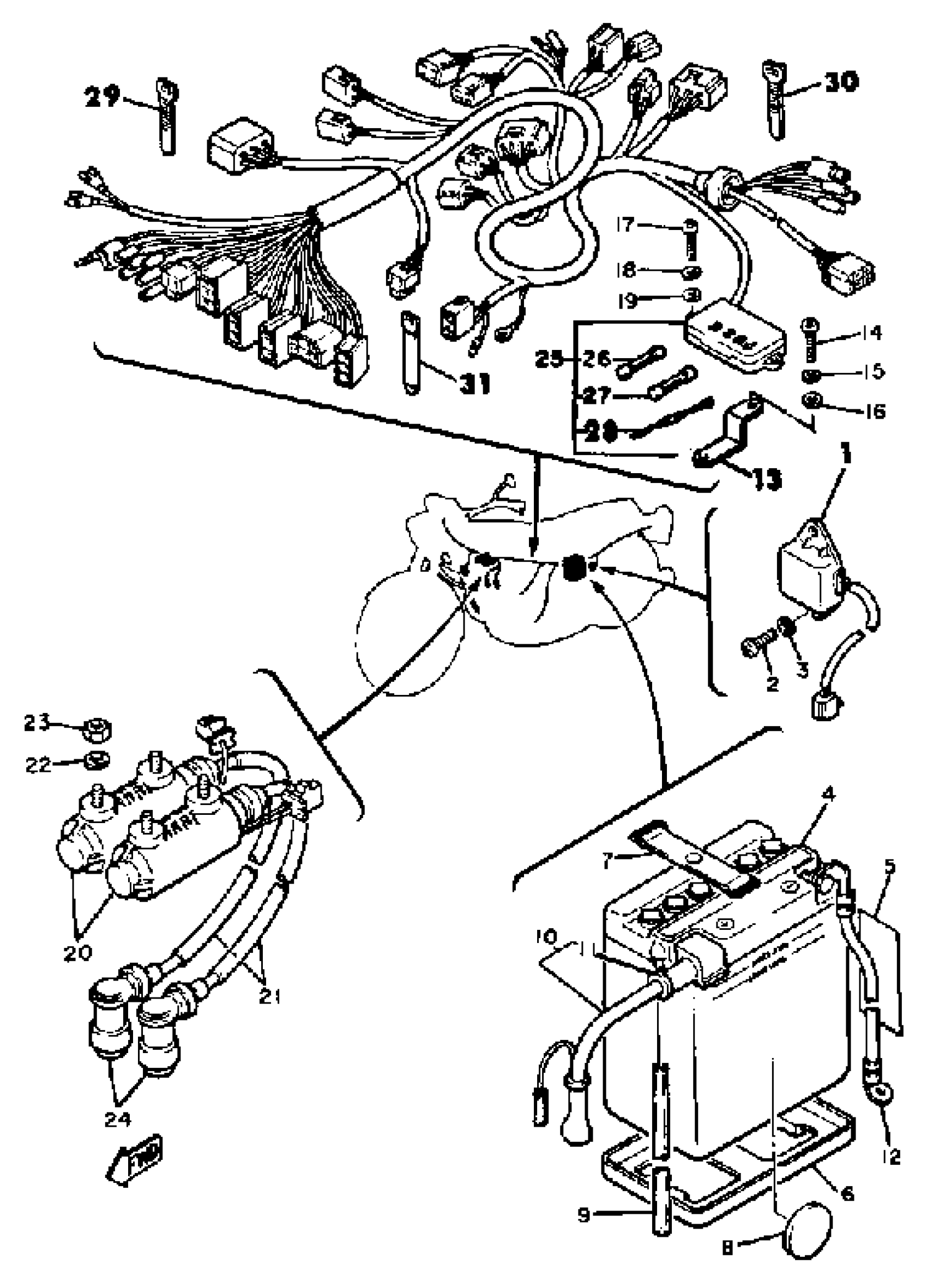

1981 Yamaha XS400S (XS400SH) Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

VOLTAGE REG ASSY

2L0-81910-50-00

1
Out of stock

2

SCREW, PAN HEAD(62J)

97885-06012-00

1

$2.90

In stock

3

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

4

12N12A-4A-1 YUASA BATTERY

12N-12A4A-1Y-00

1
Out of stock

5

LABEL, BATTERY

40A-82141-G0-00

1
Out of stock

6

SEAT, BATTERY

(1L9-82122-00-00)

1
Out of stock

7

BAND, BATTERY

26L-82131-00-00

1

$7.05

In stock

8

PAD, BATTERY

371-82121-00-00

1

$7.91

In stock

9

HOSE (L1500)

90445-084J0-00

1

$16.40

In stock

10

WIRE, PLUS (POS) LEAD

2L0-82115-00-00

1
Out of stock

11

COVER, LEAD WIRE

(1L9-82119-00-00)

1
Out of stock

12

WIRE, EARTH LEAD

1L9-82116-01-00

1
Out of stock

13

STAY, FUSE BOX

(2L0-82171-00-00)

1
Out of stock

14

SCREW, PAN HEAD(6B0)

97885-05016-00

1

$3.96

In stock

15

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

16

WASHER, PLAIN (646)

92990-05600-00

—
Out of stock

17

SCREW, PAN HEAD(6B0)

97885-05016-00

1

$3.96

In stock

18

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

19

WASHER, PLAIN (646)

92990-05600-00

—
Out of stock

20

IGNITION COIL ASSY

4GR-81958-00-00

1
Out of stock

21

CORD, HIGH TENSION 1

4X7-82341-00-00

—
Out of stock

22

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

23

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

24

PLUG CAP ASSY

4BP-82370-01-00

—

$30.96

In stock

25

WIRE HARNESS ASSY

4R4-82590-51-00

1
Out of stock

26

FUSE

1A0-82161-00-00

—
Out of stock

27

FUSE

1A0-82151-00-00

—
Out of stock

28

RECTIFIER 2

3H5-81980-00-00

—

$17.40

In stock

29

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

30

BAND, SWITCH CORD

437-83936-11-00

—

$3.20

In stock

31

BAND

341-26397-01-00

1
Out of stock
