1981 Yamaha XS400S (XS400SH) Crankcase Diagram

← All diagrams

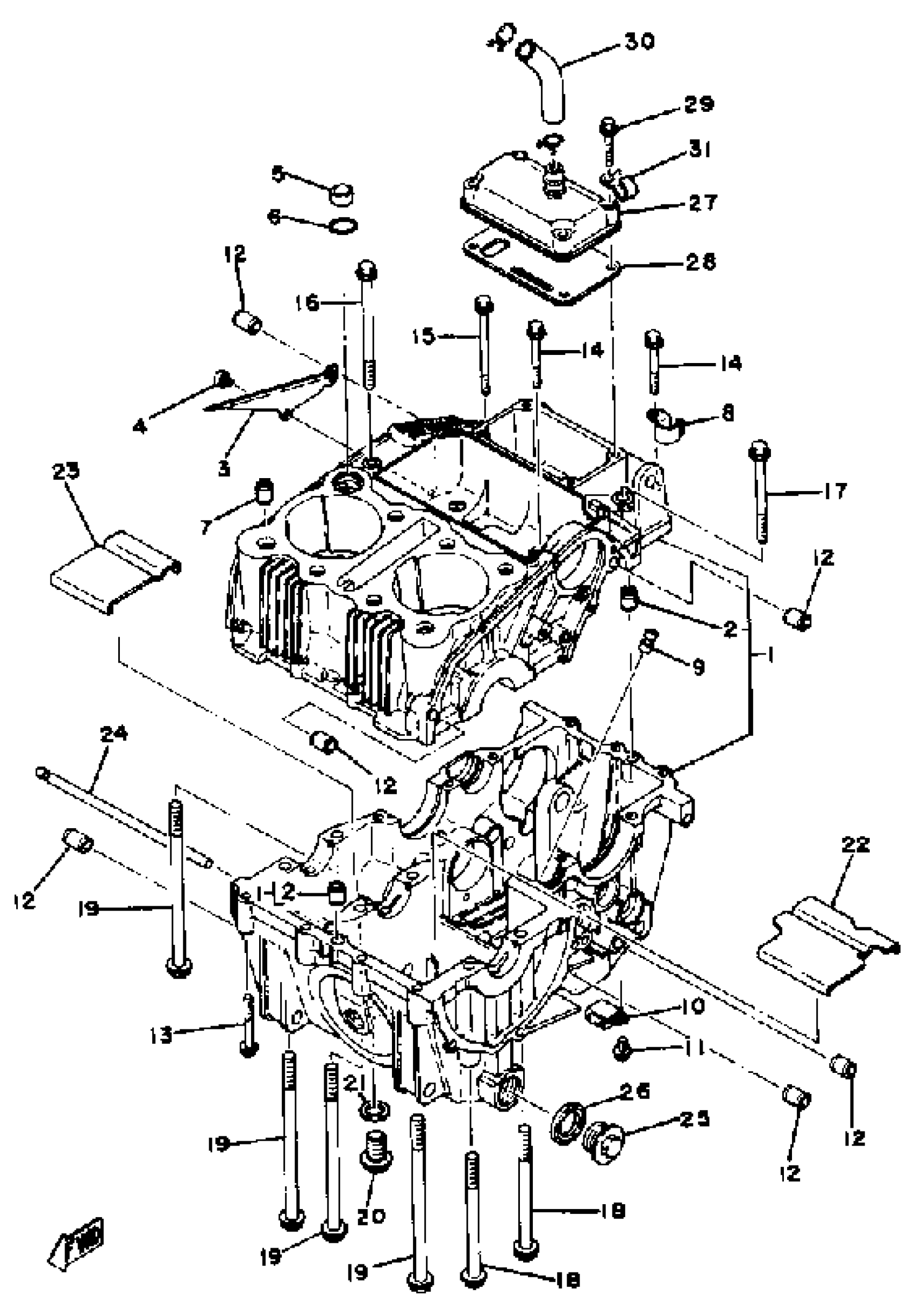

Find the part on the Crankcase diagram for your 1981 Yamaha XS400S (XS400SH), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1981 Yamaha XS400S (XS400SH) Crankcase Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CRANKCASE ASSEMBLY

(4R4-15100-00-00)

1
Out of stock

2

PIN, DOWEL(3VD)

99530-10114-00

1

$2.23

In stock

3

COVER, OIL PUMP

(1L9-15412-00-00)

1
Out of stock

4

SCREW, PAN HEAD(62X)

97885-05010-00

1

$2.65

In stock

5

COLLAR (1L9)

90387-16547-00

1

$8.31

In stock

6

O-RING (1L9)

93210-18322-00

1

$4.77

In stock

7

PIN, DOWEL

99530-14016-00

1

$3.20

In stock

8

CLAMP (1L9)

(90465-10092-00)

1
Out of stock

9

NOZZLE 1

(1L9-15138-01-00)

1
Out of stock

10

CLAMP

(90465-10110-00)

1
Out of stock

11

—

$1.62

In stock

12

PIN, DOWEL(3VD)

99530-10114-00

1

$2.23

In stock

13

BOLT, FLANGE

95817-06045-00

1

$6.18

In stock

14

BOLT, FLANGE

95817-06050-00

1
Out of stock

15

BOLT, WASHER BASED

(90105-06076-00)

1
Out of stock

16

BOLT, WASHER BASED

(90105-06077-00)

1
Out of stock

17

BOLT, FLANGE(JF2)

95817-08080-00

—

$3.37

In stock

18

BOLT, WASHER BASED

90105-08082-00

1
Out of stock

19

BOLT, WASHER BASED

90105-08084-00

1
Out of stock

20

BOLT

90109-14385-00

—

$13.66

In stock

21

GASKET 256131670000

90430-14043-00

—

$6.46

In stock

22

PLATE, BUFFLE 1

(1L9-15123-00-00)

1
Out of stock

23

PLATE, BUFFLE 2

(1L9-15124-00-00)

1
Out of stock

24

BAR, BFL PLATE FXD

(1L9-15122-00-00)

1
Out of stock

25

PLUG, STRAIGT SCREW (2A2)

90340-22047-00

—

$13.74

In stock

26

GASKET (1L9)

90430-22144-00

—

$7.15

In stock

27

BREATHER COVER ASSEMBLY

(1L9-11108-00-00)

1
Out of stock

28

GASKET, BRTHR COVER

1L9-11169-00-00

1
Out of stock

29

BOLT, FLANGE

95817-06030-00

—

$3.91

In stock

30

PIPE, BREATHER 1

2L0-11166-00-00

1
Out of stock

31

CLAMP

(90465-08111-00)

1
Out of stock
