1977 Yamaha XS360 (XS360_2D) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 1977 Yamaha XS360 (XS360_2D), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

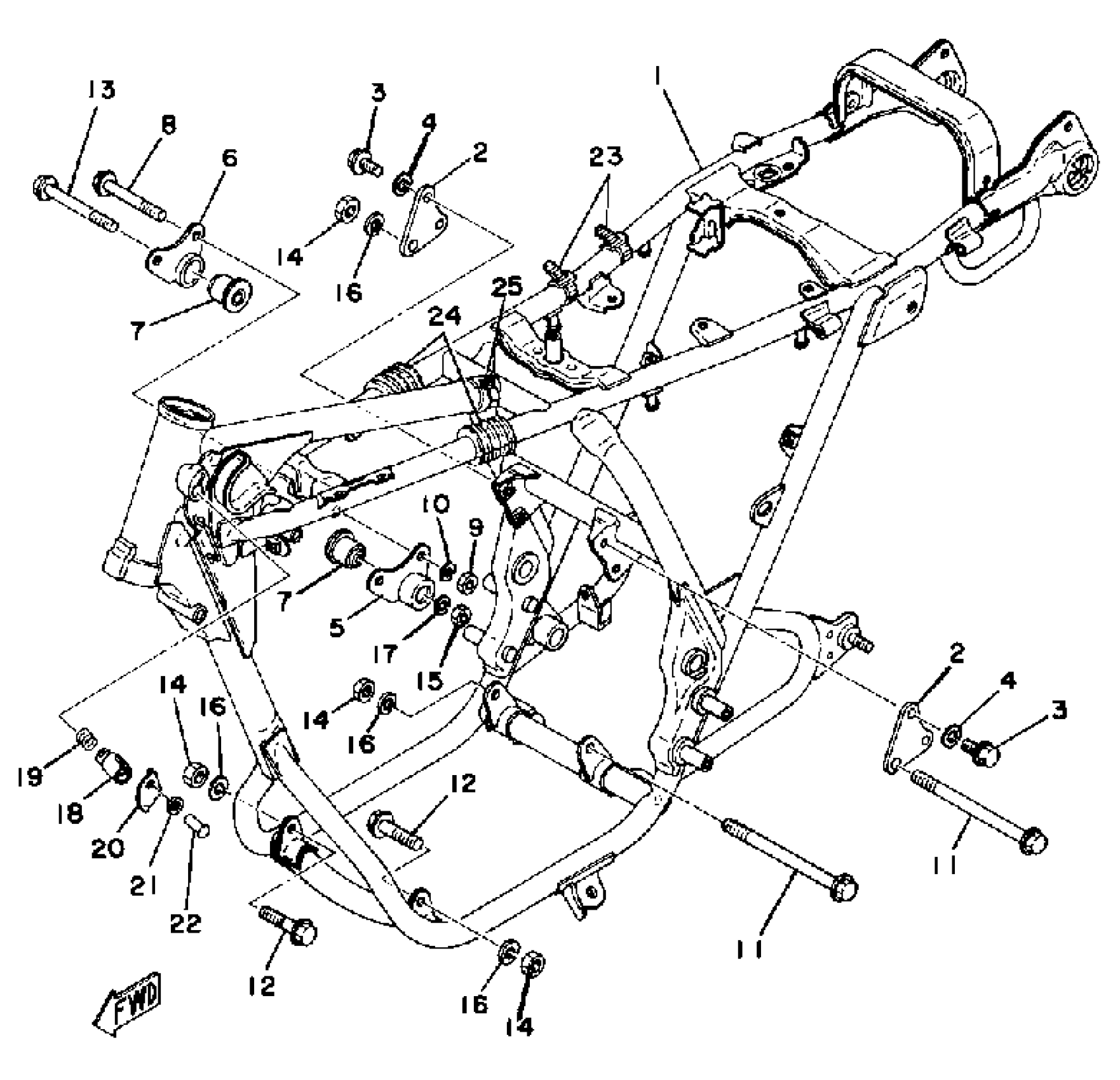

1977 Yamaha XS360 (XS360_2D) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME

(1L9-21110-00-33)

1
Out of stock

2

STAY, ENGINE 2

(1L9-21315-00-00)

1
Out of stock

3

BOLT, FLANGE(8AB)

95817-08020-00

1

$7.00

In stock

4

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

5

STAY, ENGINE 3

1L9-21316-01-00

1
Out of stock

6

STAY, ENGINE 4

(1L9-21317-01-00)

1
Out of stock

7

DAMPER, ENG MOUNT 1

1A1-15316-00-00

1
Out of stock

8

BOLT, FLANGE(JN5)

95817-08070-00

1

$3.20

In stock

9

NUT(6L2)

95333-08600-00

1

$3.20

In stock

10

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

11

BOLT, FLANGE

(95821-10145-00)

1
Out of stock

12

BOLT, FLANGE(4GB)

95817-10045-00

1

$4.52

In stock

13

BOLT, WASHER BASED (401)

90105-08120-00

1

$6.26

In stock

14

NUT

90170-10011-00

1

$6.29

In stock

15

NUT(6L2)

95333-08600-00

1

$3.20

In stock

16

YBS67-10 WASHER, SPRING

92990-10100-00

—

$2.43

In stock

17

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

18

STEERING LOCK ASSY

2A6-23408-00-00

—

$103.38

In stock

19

SPRING, CONICAL (1E6)

90502-09024-00

—

$5.62

In stock

20

CAP, HANDLE LOCK

3DM-23484-00-00

—

$22.35

In stock

21

WASHER, WAVE

90206-04003-00

1
Out of stock

22

RIVET 214234830000

90269-04003-00

—

$6.88

In stock

23

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

24

DAMPER, LOCATING 3

(1L9-24183-00-00)

1
Out of stock

25

BAND, SWITCH CORD

437-83936-11-00

—

$3.20

In stock
