1981 Yamaha XJ550R (XJ550RH) Crankcase Diagram

← All diagrams

Find the part on the Crankcase diagram for your 1981 Yamaha XJ550R (XJ550RH), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

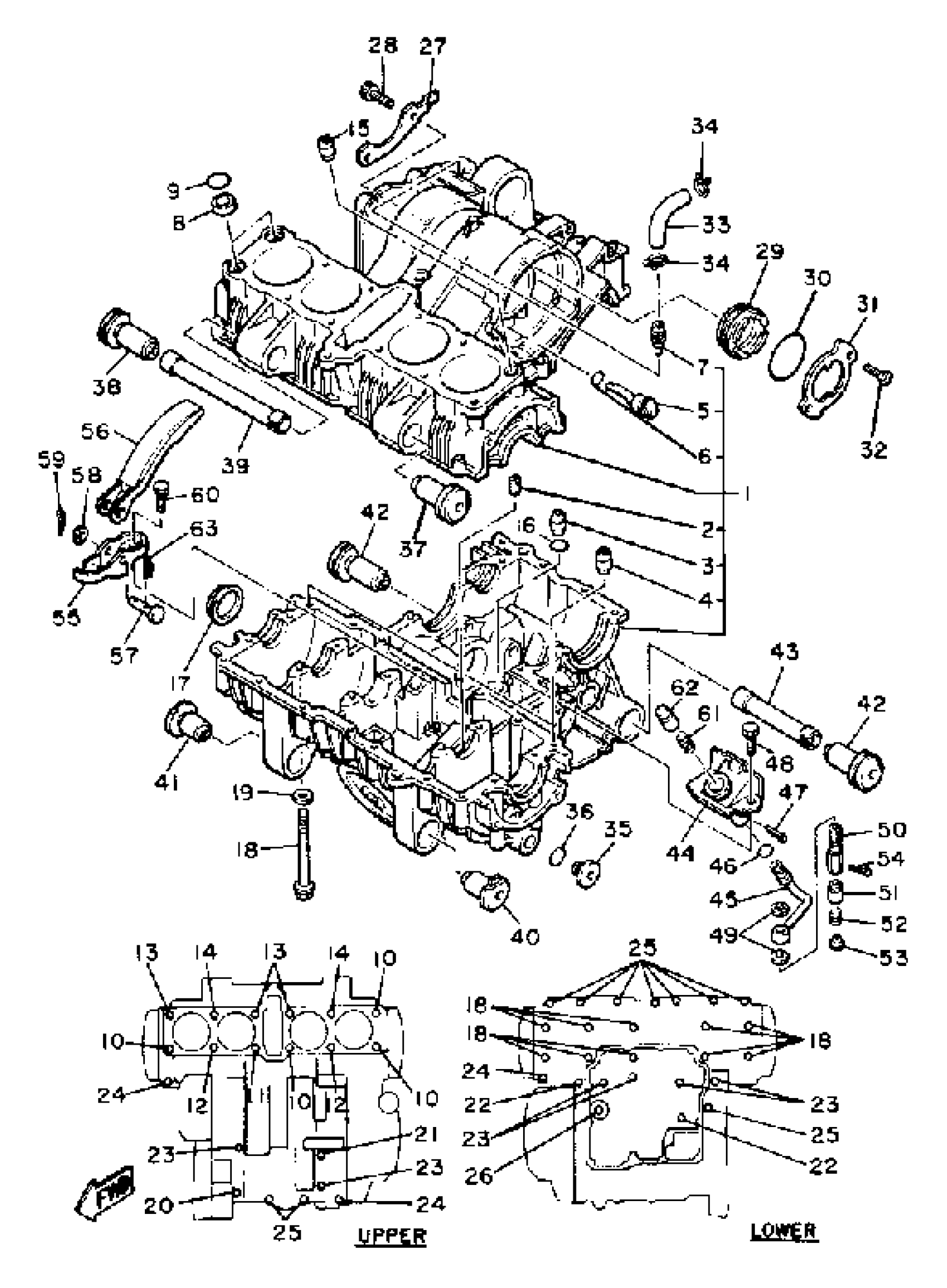

1981 Yamaha XJ550R (XJ550RH) Crankcase Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CRANKCASE ASY

4G0-15100-03-00

1
Out of stock

2

NOZZLE

4KM-13572-01-00

1
Out of stock

3

PIN, DOWEL(3VD)

99530-10114-00

1

$2.23

In stock

4

PIN, DOWEL

99530-12016-00

1

$4.12

In stock

5

. NOZZLE 2

4G0-15148-00-00

1
Out of stock

6

O-RING (4G0)

93210-11453-00

1

$5.86

In stock

7

PIPE, BREATHER 2

371-11167-01-00

1

$10.35

In stock

8

COLLAR (1L9)

90387-16547-00

1

$8.31

In stock

9

O-RING (1L9)

93210-18322-00

1

$4.77

In stock

10

BOLT, STUD

90116-08338-00

1
Out of stock

11

BOLT, STUD

90116-08339-00

1
Out of stock

12

BOLT, STUD

90116-08340-00

1
Out of stock

13

BOLT, CYLINDER HOLDING 3

4G0-11363-00-00

1
Out of stock

14

BOLT, CYLINDER HOLDING 4

4G0-11364-00-00

1
Out of stock

15

PIN, DOWEL(3VD)

99530-10114-00

1

$2.23

In stock

16

O-RING (1J7)

93210-09350-00

—

$5.82

In stock

17

PLUG (4H7)

4H7-15167-10-00

—

$17.77

In stock

18

BOLT, FLANGE

95817-08100-00

—

$4.32

In stock

19

WASHER, PLATE (33N)

90201-094G1-00

—

$6.98

In stock

20

BOLT, FLANGE(JF2)

95817-08080-00

—

$3.37

In stock

21

BOLT, FLANGE

95811-06115-00

1
Out of stock

22

BOLT, FLANGE

95817-06095-00

—
Out of stock

23

BOLT, FLANGE

95817-06065-00

—
Out of stock

24

BOLT, FLANGE

95817-06055-00

—

$2.00

In stock

25

BOLT, FLANGE

95817-06045-00

—

$6.18

In stock

26

BOLT, FLANGE

95817-06035-00

—

$5.37

In stock

27

PLATE, BRNG COVER

4G0-15381-00-00

1
Out of stock

28

BOLT,SOCKET

91317-06016-00

—

$1.16

In stock

29

HOUSING, BEARING 1

4G0-15163-01-00

—
Out of stock

30

O-RING (26H)

93210-45578-00

—
Out of stock

31

PLATE, BEARING COVER

4G0-15383-00-00

1
Out of stock

32

SCREW, COUNTERSUNK (4H7)

90151-06014-00

—

$6.88

In stock

33

PIPE, BREATHER 1

4G0-11166-00-00

1
Out of stock

34

CLIP (371)

90467-14015-00

—

$7.51

In stock

35

PLUG

4H7-15189-00-00

—
Out of stock

36

O-RING

93210-21001-00

—

$4.77

In stock

37

DAMPER, ENGINE MOUNT 3

4G0-15336-00-00

1
Out of stock

38

DAMPER, ENG MNT 5

(4G0-15338-00-00)

1
Out of stock

39

SPACER, ENG MOUNT

(4G0-15317-00-00)

1
Out of stock

40

DAMPER, ENGINE MOUNT 1

4G0-15316-00-00

1
Out of stock

41

COLLAR

(4G0-15337-00-00)

1
Out of stock

42

DAMPER, ENG MOUNT 2

(4G0-15326-00-00)

1
Out of stock

43

SPACER, ENG MOUNT

4G0-15327-00-00

1
Out of stock

44

TENSIONER, CHAIN

4G0-11592-00-00

1
Out of stock

45

PIPE, DELIVERY 2

4G0-13171-00-00

—
Out of stock

46

O-RING (11M)

93210-07540-00

—

$5.77

In stock

47

PIN, COTTER

91490-25020-00

—

$2.94

In stock

48

BOLT, HEXAGON SOCKET HEAD

90110-06158-00

1
Out of stock

49

GASKET (5R6)

90430-10171-00

—

$3.17

In stock

50

RELIEF VALVE ASS'Y

4G0-11575-00-00

—
Out of stock

51

RELIEF VALVE ASS'Y

4G0-11575-00-00

—
Out of stock

52

SPRING, COMPRESSION (4G0)

90501-08614-00

—

$1.78

In stock

53

WASHER, SPECL SHAP

90209-03202-00

1
Out of stock

54

PIN, COTTER

91490-20025-00

—

$1.31

In stock

55

BRACKET, TENSIONER

(4G0-11497-00-00)

1
Out of stock

56

TENSIONER ARM COMP

4G0-11492-00-00

1
Out of stock

57

PIN, CLEVIS

90240-08078-00

1
Out of stock

58

.. WASHER, PLATE

92990-08600-00

1

$2.36

In stock

59

PIN, COTTER

91490-25020-00

—

$2.94

In stock

60

BOLT, HEXAGON SOCKET HEAD

90110-06158-00

1
Out of stock

61

SPRING, COMPRESSION

(90501-12604-00)

1
Out of stock

62

PLUNGER, TENSIONER

99999-01526-00

1
Out of stock

63

CLIP

90468-18008-00

1

$1.35

In stock
