1996 Yamaha Wave Venture 700 (WVT700U) Control Cable Diagram

← All diagrams

Find the part on the Control Cable diagram for your 1996 Yamaha Wave Venture 700 (WVT700U), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

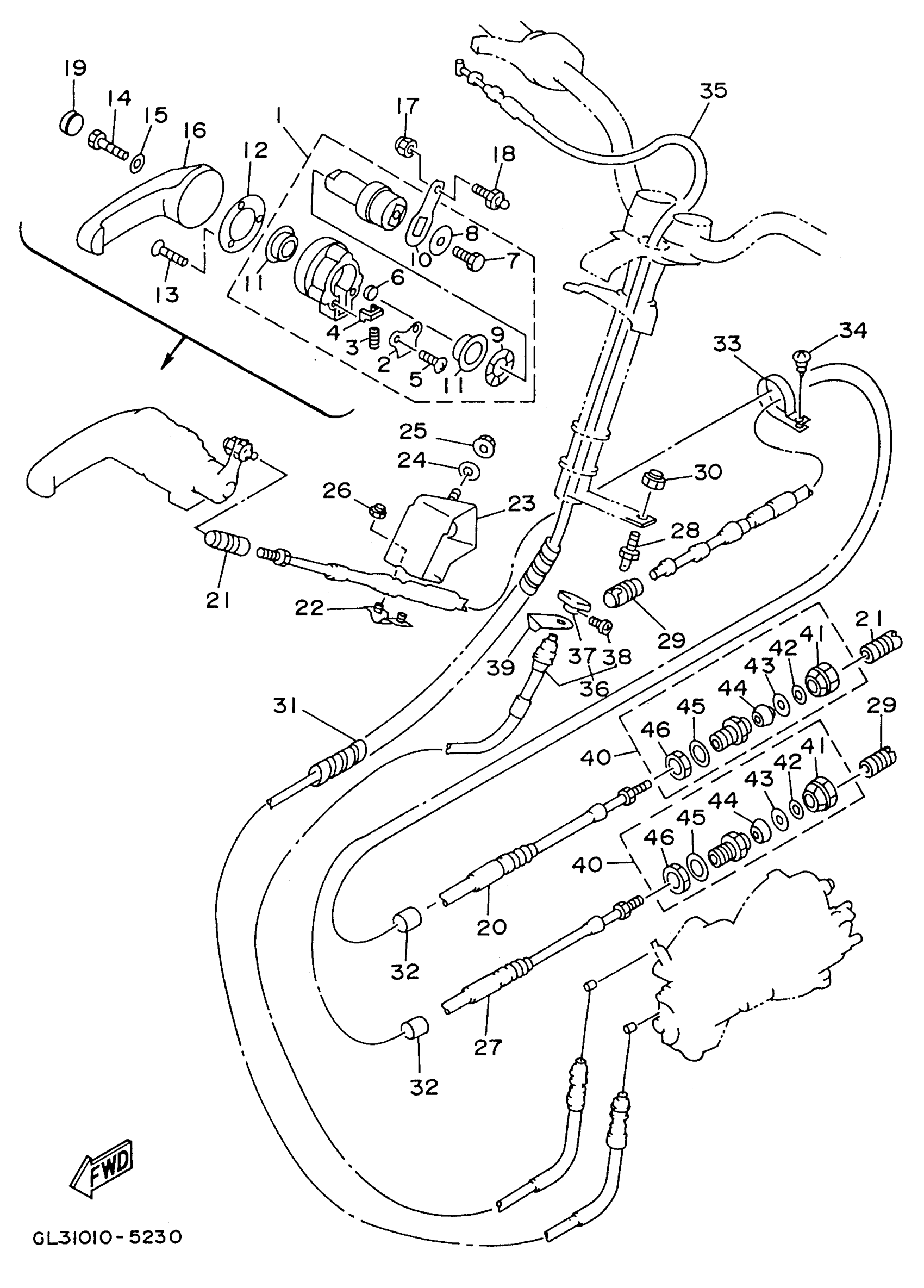

1996 Yamaha Wave Venture 700 (WVT700U) Control Cable Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

LEVER, SUB-ASSY

GJ3-6134B-01-00

1
Out of stock

2

. PLATE

FJ0-61348-01-00

1
Out of stock

3

. SPRING

FJ0-61349-00-00

1
Out of stock

4

. DETENT ROLLER SET

FJ0-61351-00-00

1

$22.99

In stock

5

SCREW,PAN HEAD (646)

98580-05012-00

1

$5.60

In stock

6

. DETENT ROLLER

FJ0-61352-00-00

1
Out of stock

7

BOLT(GJ3)

97080-06014-00

1

$13.99

In stock

8

. WASHER

FJ0-61353-00-00

1

$15.99

In stock

9

. WAVE WASHER

FJ0-61354-00-00

1

$11.99

In stock

10

ARM

GJ3-6134N-01-00

1
Out of stock

11

. BEARING

FJ0-61347-00-00

1

$13.99

In stock

12

WASHER

FJ0-61344-00-00

1

$25.99

In stock

13

YBS53-525 SCREW,FLAT HEAD

98780-05525-00

1

$1.85

In stock

14

BOLT(J52)

97080-06035-00

—

$4.49

In stock

15

YBS66-6 WASHER, PLAIN

92990-06200-00

1

$0.78

In stock

16

LEVER,1

GJ3-6134C-11-00

1
Out of stock

17

NUT, SELF-LOCKING

95720-06300-00

1

$1.85

In stock

18

SHAFT, JOINT BALL

EU0-U1461-10-00

1

$29.91

In stock

19

CAP, REMOCON. LEVER

GJ3-6135G-10-00

1
Out of stock

20

CABLE, REVERSE

GJ3-U149C-00-00

1

$223.06

In stock

21

SHAFT,JOINT BALL

EU0-61461-30-00

1

$45.13

In stock

22

STOPPER, CABLE

GJ3-61468-01-00

1

$11.54

In stock

23

BRACKET, CABLE STOPPER 2

GJ3-6146D-00-00

1
Out of stock

24

YBS66-6 WASHER, PLAIN

92990-06200-00

1

$0.78

In stock

25

NUT, FLANGE

95780-06300-00

1

$7.69

In stock

26

NUT, SELF-LOCKING

95720-06300-00

1

$1.85

In stock

27

CABLE, STEERING

GJ3-U1481-00-00

1
Out of stock

28

SHAFT, JOINT BALL

EU0-U1461-10-00

1

$29.91

In stock

29

SHAFT,JOINT BALL

EU0-61461-30-00

1

$45.13

In stock

30

NUT, FLANGE

95780-06300-00

1

$7.69

In stock

31

SPI-RAP 25

90699-38U03-00

1
Out of stock

32

PACKING, HOSE 2

GJ1-67578-00-00

1
Out of stock

33

CLIP, NYLON 21

90600-921U1-00

1
Out of stock

34

—

$2.22

In stock

35

CABLE, THROTTLE

GJ1-U7252-00-00

1
Out of stock

36

CABLE, CHOKE

GJ3-U7242-02-00

1
Out of stock

37

KNOB, CHOKE

GP7-U724C-00-00

1
Out of stock

38

SCREW, KNOB

GP7-U724D-00-00

1
Out of stock

39

PLATE, CHOKE

GJ3-6824D-00-00

1

$71.99

In stock

40

CONNECTOR, CABLE

EU0-67267-00-00

1

$43.19

In stock

41

. CAP

EU0-62694-00-00

1

$14.49

In stock

42

. WASHER 30

EU0-61446-00-00

1

$4.62

In stock

43

. STOPPER

EU0-61486-00-00

1

$5.93

In stock

44

. SEAL, PIPE 30

EU0-61435-00-00

1

$8.70

In stock

45

. PACKING (C)

EU0-61438-00-00

1

$8.45

In stock

46

. NUT, DRAIN 1

EU0-62241-30-00

1

$10.49

In stock
