1996 Yamaha Wave Runner III (WRA650U) Fuel Diagram

← All diagrams

Find the part on the Fuel diagram for your 1996 Yamaha Wave Runner III (WRA650U), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

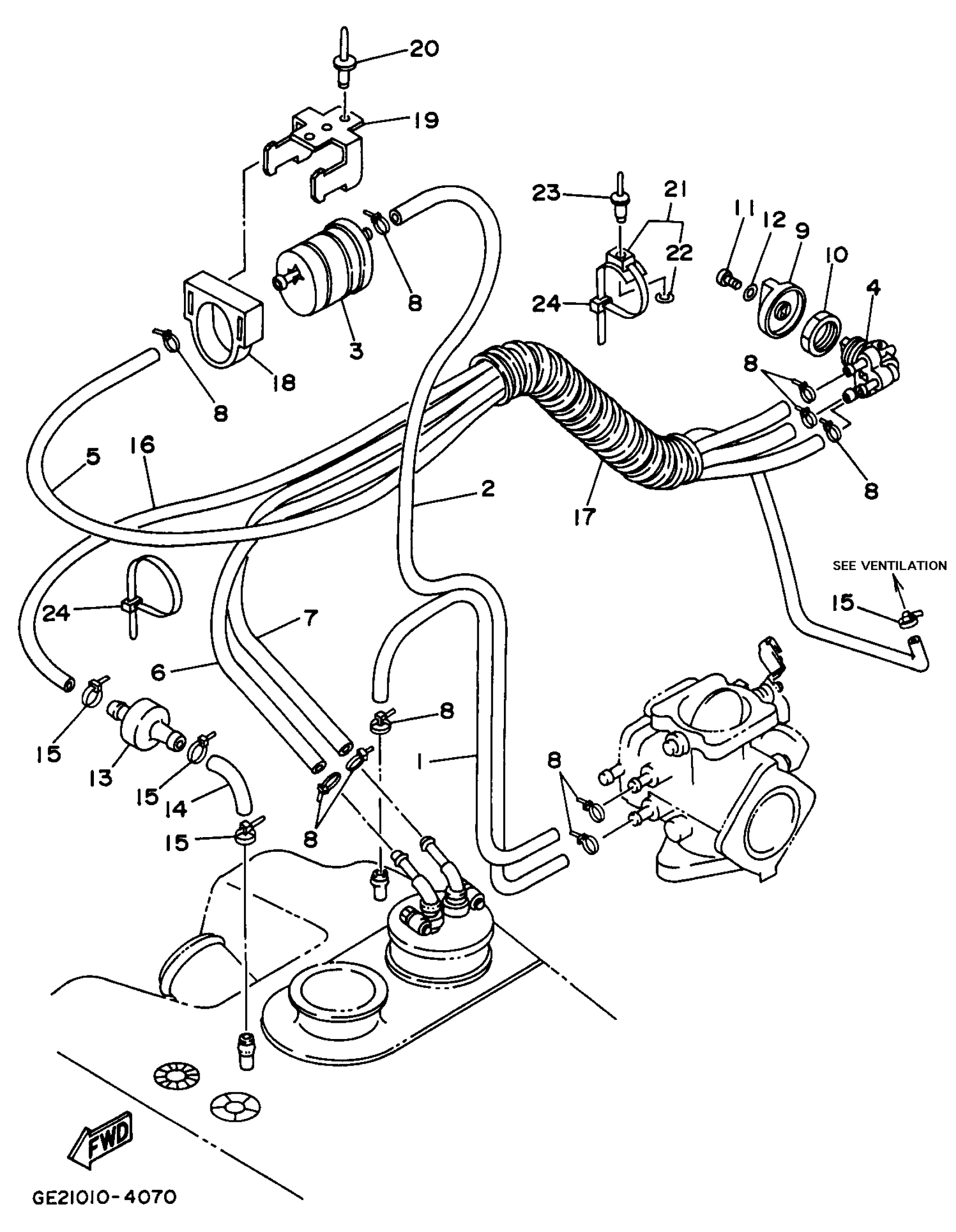

1996 Yamaha Wave Runner III (WRA650U) Fuel Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HOSE (L1040)

90445-10MA9-00

1

$58.64

In stock

2

HOSE (L400)

90445-10M43-00

1

$5.88

In stock

3

FILTER ASSY

6K8-24560-21-00

1

$25.83

In stock

4

FUEL COCK ASSY 1

6K8-24500-03-00

1
Out of stock

5

HOSE (L1700)

90445-10M87-00

1
Out of stock

6

HOSE (L1700)

90445-10M87-00

1
Out of stock

7

HOSE (L1700)

90445-10M87-00

1
Out of stock

8

CLAMP

90465-10098-00

1

$2.24

In stock

9

LEVER, COCK

6K8-24524-10-00

1

$10.68

In stock

10

NUT

90170-22M11-00

1
Out of stock

11

SCREW, PAN HEAD (E56)

98580-04010-00

1

$6.17

In stock

12

WASHER, PLAIN (646)

92990-04600-00

1

$0.92

In stock

13

CHECK VALVE

EU0-67767-31-00

1

$30.97

In stock

14

HOSE, AIR VENT 1

EU0-67856-00-00

1
Out of stock

15

CLAMP

90465-10098-00

1

$2.24

In stock

16

HOSE, AIR VENT 4

FJ0-67856-30-00

1
Out of stock

17

TUBE

FJ0-6773D-00-00

1
Out of stock

17

TUBE 2

J56-H7197-00-00

1
Out of stock

18

HOLDER

EU0-67817-00-00

1

$17.99

In stock

19

BRACKET, FUEL FILTER

FN8-67816-00-00

1

$16.99

In stock

20

RIVET (EU0)

90267-48938-00

1

$5.08

In stock

20

RIVET (EU0)

90267-48938-00

1

$5.08

In stock

21

CLAMP COMP (EU0)

90600-91736-00

—

$6.68

In stock

22

. WASHER, PLAIN

90201-05925-00

1
Out of stock

23

RIVET, BLIND

90267-48802-00

1

$2.06

In stock

24

BAND (EU0)

90601-20009-00

1

$6.46

In stock
