1990 Yamaha Wave Runner LX (WR650D) Graphic - Tool Diagram

← All diagrams

Find the part on the Graphic - Tool diagram for your 1990 Yamaha Wave Runner LX (WR650D), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

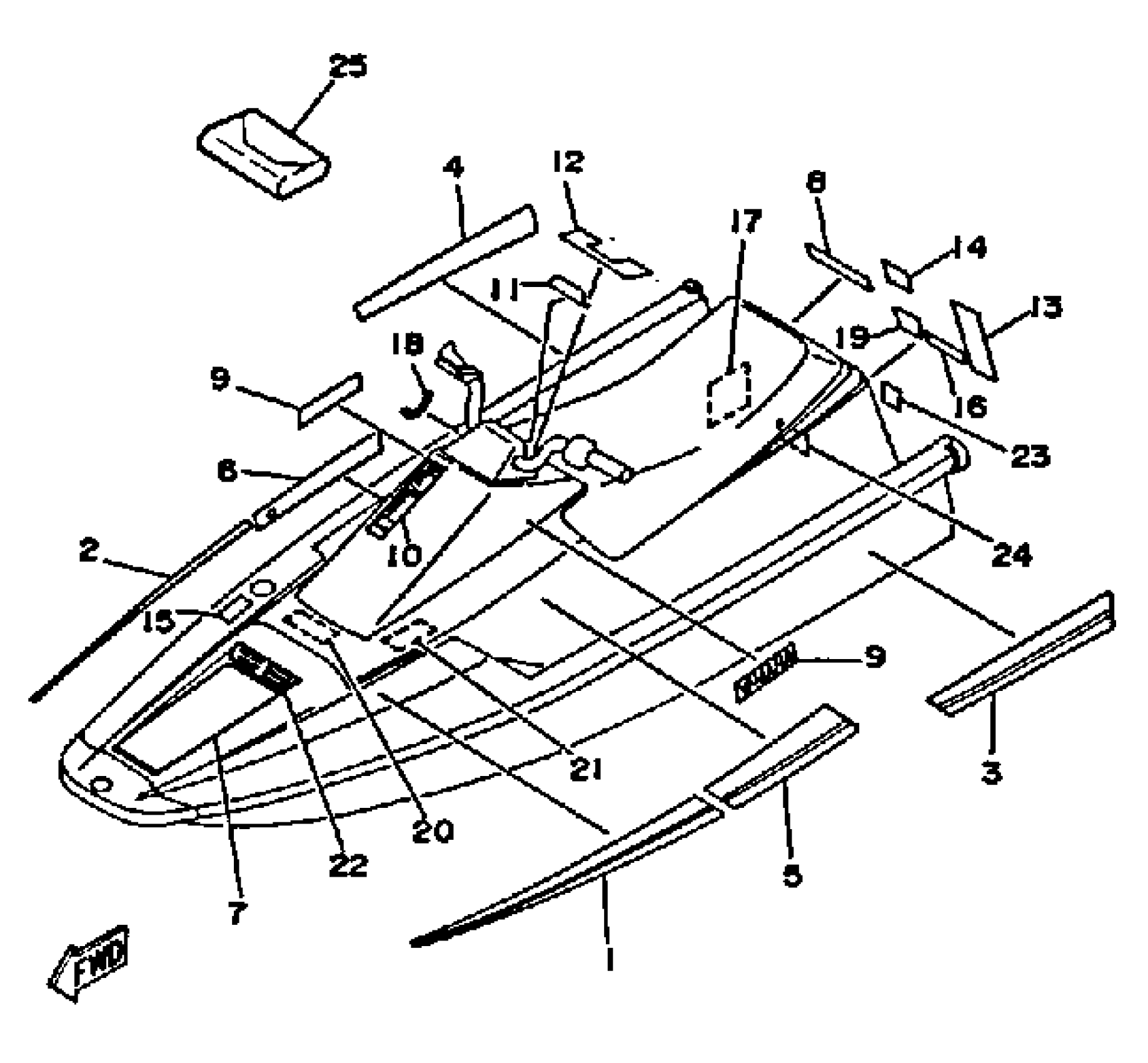

1990 Yamaha Wave Runner LX (WR650D) Graphic - Tool Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

GRAPHIC A (LH)

FK7-64173-10-00

1
Out of stock

2

GRAPHIC A (RH)

FK7-64173-20-00

1
Out of stock

3

GRAPHIC B (LH)

FK7-64174-10-00

1
Out of stock

4

GRAPHIC B (RH)

FK7-64174-20-00

1
Out of stock

5

GRAPHIC C (LH)

FK7-64175-10-00

1

$47.99

In stock

6

GRAPHIC C (RH)

FK7-64175-20-00

1
Out of stock

7

GRAPHIC D

FK7-64194-00-00

1
Out of stock

8

MARK, YAMAHA A

EU0-64114-00-00

1
Out of stock

9

MARK, YAMAHA B

EU0-64115-00-00

1
Out of stock

10

EMBLEM A

FK7-64121-00-00

1
Out of stock

11

PLATE A

FK7-64953-00-00

1

$18.14

In stock

12

PLATE B, GRAPHIC

EU0-64954-02-00

1
Out of stock

13

LABEL, CAUTION 1

EU0-64183-00-00

1

$12.99

In stock

14

LABEL 3

GK5-6419D-00-00

1
Out of stock

15

LABEL, WARNING

EW2-64161-01-00

1
Out of stock

16

LABEL, CAUTION 4

EU0-64183-50-00

1
Out of stock

17

LABEL, USCG.

GK5-6418E-00-00

1
Out of stock

18

LABEL, CAUTION 6

EU0-64183-70-00

1
Out of stock

19

LABEL, CAUTION

EU0-64183-80-00

1
Out of stock

20

LABEL,CAUTION 8

EW2-64183-90-00

1
Out of stock

21

LABEL, CAUTION 9

EU0-64183-A0-00

1
Out of stock

22

PLATE C

EU0-64958-41-00

1
Out of stock

23

LABEL, RIGHTING

EU0-64188-00-00

1
Out of stock

24

LABEL, CAUTION 8

FJ0-64183-90-00

1
Out of stock

25

TOOL SET

EU0-65986-13-00

1
Out of stock
