1987 Yamaha Wave Runner (WR500H) Carburetor Diagram

← All diagrams

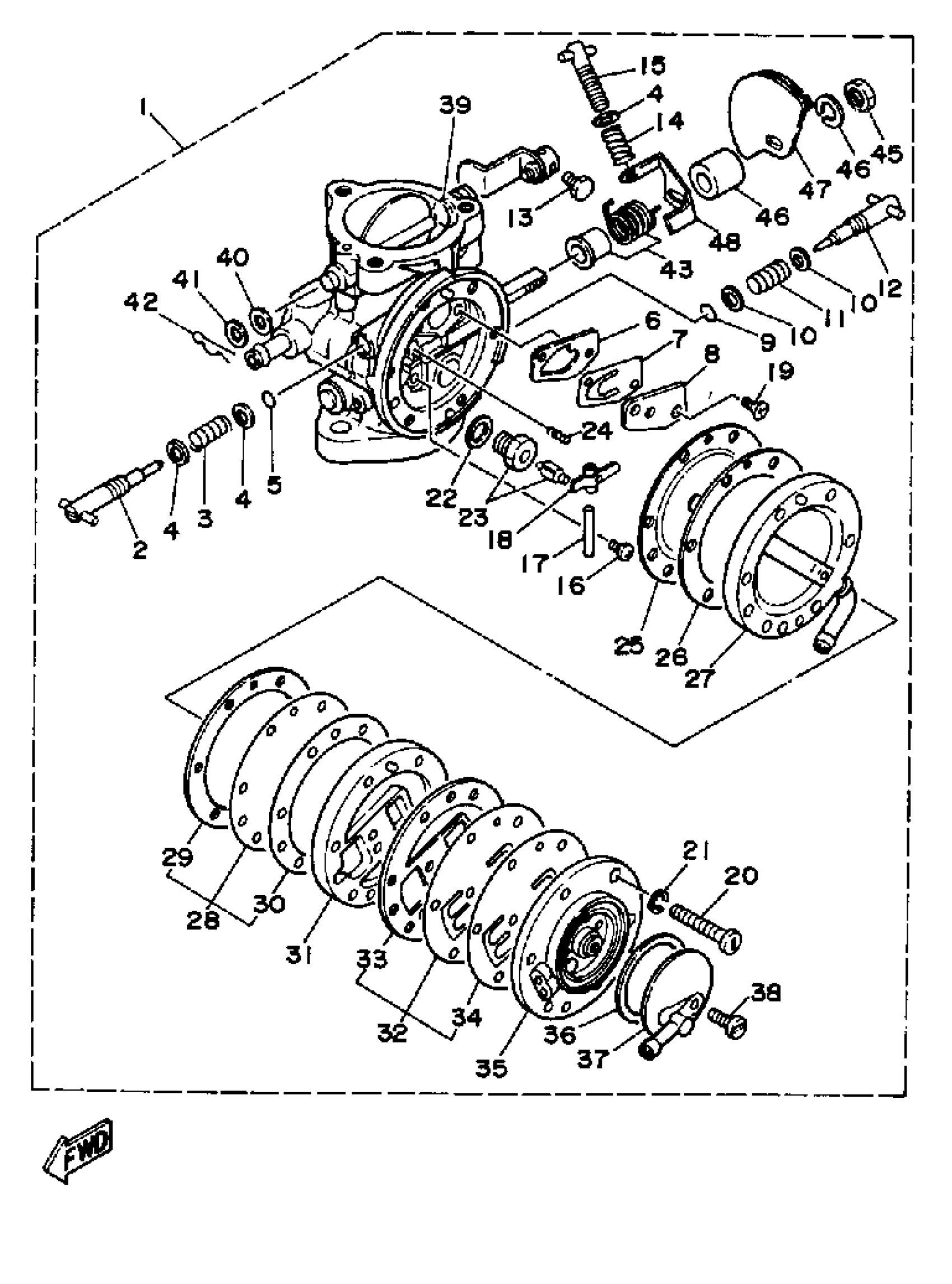

Find the part on the Carburetor diagram for your 1987 Yamaha Wave Runner (WR500H), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1987 Yamaha Wave Runner (WR500H) Carburetor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CARBURETOR ASSEMBLY 1 (6K8-14301-00)

6K8-14301-02-00

1
Out of stock

2

. MIXTURE SCREW, HIGH

6K8-14946-00-00

1
Out of stock

3

. SPRING, ADJUST SCREW

6K8-14533-00-00

1
Out of stock

4

WASHER,NEEDLE

812-14235-00-00

1
Out of stock

5

. O-RING

6K8-14562-00-00

1

$1.91

In stock

6

. GASKET

6K8-14536-00-00

1
Out of stock

7

. DIAPHRAGM

6K8-14545-00-00

1
Out of stock

8

. PLATE 1

6K8-14346-00-00

1
Out of stock

9

. O-RING

6K8-14561-00-00

1
Out of stock

10

. WASHER

6K8-14537-00-00

1

$3.23

In stock

11

. SPRING

6K8-14589-00-00

1

$4.62

In stock

12

. SPRING

6K8-14923-00-00

1
Out of stock

13

. SCREW

6K8-14592-00-00

1
Out of stock

14

. SPRING, ADJUST SCREW

6K8-14531-00-00

1
Out of stock

15

. SCREW, ADJUST

6K8-14521-00-00

1

$27.49

In stock

16

SCREW, FLAT

98707-03008-00

—

$5.62

In stock

17

. PIN, FLOAT

6K8-14579-00-00

1
Out of stock

18

. ARM, FLOAT

6K8-14547-01-00

1

$7.56

In stock

19

SCREW, FLAT

98707-03008-00

—

$5.62

In stock

20

SCREW, PAN

98507-04030-00

1

$1.51

In stock

21

YBS67-4 WASHER, SPRING

92990-04100-00

—

$0.60

In stock

22

. WASHER

6K8-14557-00-00

1
Out of stock

22

. WASHER

6K8-14597-00-00

1

$6.46

In stock

23

. NEEDLE

6K8-14916-20-00

1
Out of stock

24

. SPRING

6K8-14253-00-00

1
Out of stock

25

. DIAPHRAGM

6K8-14541-00-00

1
Out of stock

26

.. GASKET, BODY 3

6K8-24436-00-00

1
Out of stock

27

. BODY 1

6K8-24412-00-00

1
Out of stock

28

. DIAPHRAGM

6K8-24411-00-00

1
Out of stock

29

.. GASKET, BODY 3

6K8-24436-00-00

1
Out of stock

30

.. GASKET, BODY 2

6K8-24435-00-00

1
Out of stock

31

. BODY 2

6K8-24413-00-00

1
Out of stock

32

. DIAPHRAGM ASSEMBLY

6K8-24421-00-00

1
Out of stock

33

.. GASKET, BODY

6K8-24434-00-00

1
Out of stock

34

.. GASKET, FUEL PUMP 1

6K8-24431-00-00

1
Out of stock

35

. BODY 3

6K8-24414-01-00

1
Out of stock

36

. GASKET, FUEL PUMP 2

6K8-24432-00-00

1
Out of stock

37

. COVER

6K8-24452-01-00

1
Out of stock

38

SCREW, PAN HEAD

98511-04012-00

1
Out of stock

39

. COLLAR

6K8-14596-00-00

1
Out of stock

40

. WASHER

6K8-14557-00-00

1
Out of stock

41

. WASHER

6K8-14558-00-00

1
Out of stock

42

. PIN, FLOAT ARM

6K8-14548-00-00

1
Out of stock

43

. SPRING SET

6K8-W1455-00-00

1
Out of stock

44

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

45

. NUT

95380-08700-00

1

$3.07

In stock

46

. RING

6K8-14918-00-00

1
Out of stock

47

. THROTTLE SHAFT ASSEMBLY

6K8-14930-00-00

1
Out of stock

48

. LEVER, THROTTLE STP

6K8-14582-00-00

1
Out of stock
