2026 Yamaha WR450F (WR450FT1) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2026 Yamaha WR450F (WR450FT1), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

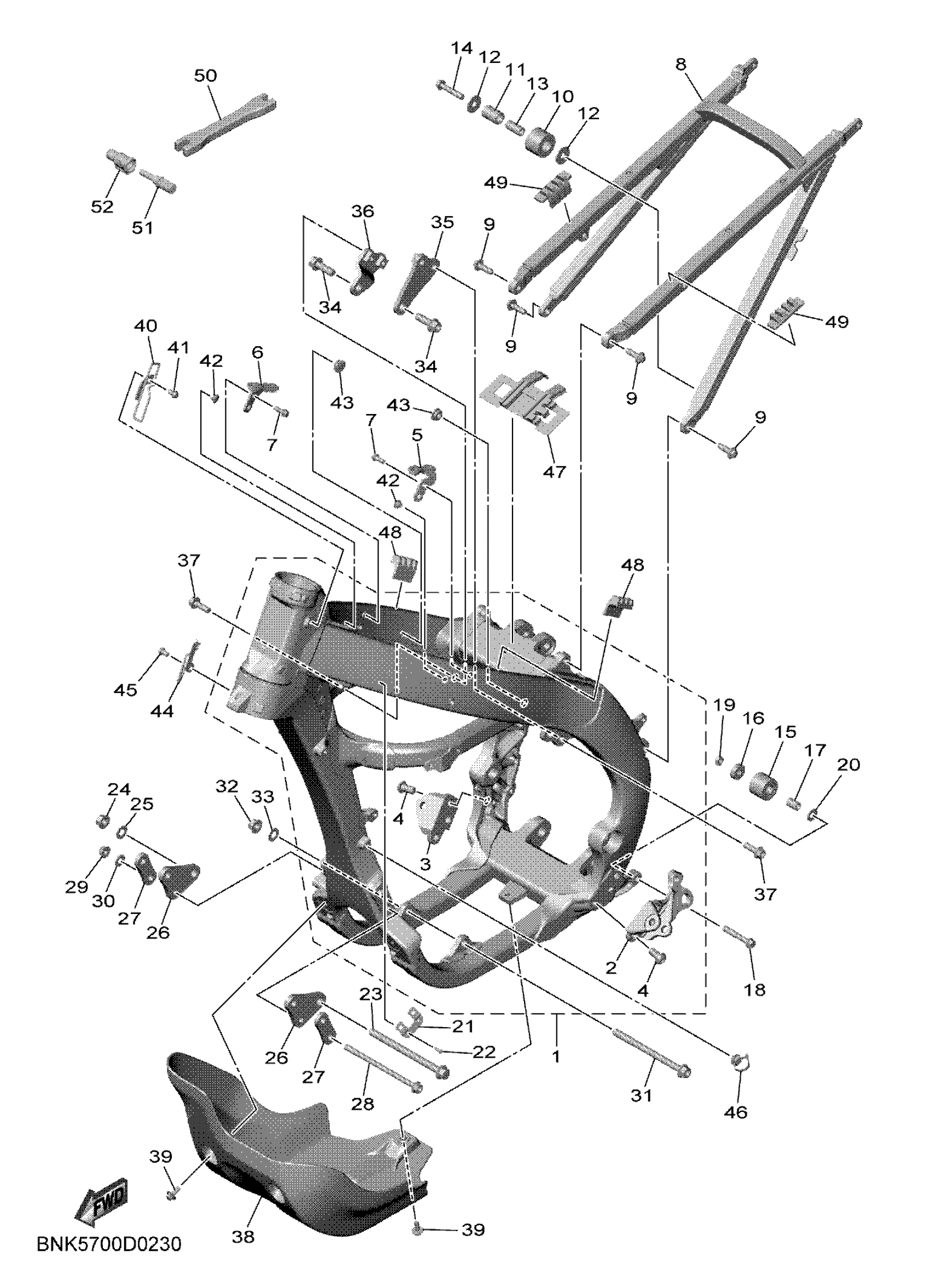

2026 Yamaha WR450F (WR450FT1) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

BNK-21101-10-00

1

$3,421.99

In stock

2

BRACKET, FOOTREST

BNK-21447-00-00

1

$425.34

In stock

3

BRACKET, FOOTREST

D02-21448-00-00

1

$68.49

In stock

4

SCREW

90149-10033-00

1

$5.45

In stock

5

BRACKET, AIR CLEAN

BHR-21147-00-00

1

$27.62

In stock

6

BRACKET, AIR CLEAN

BHR-21148-00-00

1

$27.62

In stock

7

BOLT, FLANGE DEEP RECESS

95E32-06016-00

1
Out of stock

8

REAR FRAME COMP.

BHR-21190-10-00

1

$609.57

In stock

9

BOLT, FLANGE

90105-08230-00

1

$3.55

In stock

10

TENSIONER

30X-22178-00-00

1
Out of stock

11

BUSH

4V4-22184-00-00

1

$3.57

In stock

12

WASHER, PLATE

90201-08045-00

1

$4.60

In stock

13

COLLAR

90387-08041-00

1

$6.52

In stock

14

BOLT, FLANGE DEEP RECESS

95E32-08040-00

1

$0.75

In stock

15

TENSIONER

BR9-22178-00-00

1

$29.48

In stock

16

BEARING (3X3)

93300-60804-00

—

$11.18

In stock

17

COLLAR(1NL)

90387-086N4-00

—

$8.31

In stock

18

BOLT, FLANGE

90105-08232-00

—

$2.09

In stock

19

NUT, U

95617-08100-00

—

$6.78

In stock

20

WASHER, PLATE

90201-08043-00

—

$5.77

In stock

21

BRACKET 1

BHR-23591-00-00

—

$7.40

In stock

22

RIVET, BLIND (2YK)

90267-32146-00

—

$5.62

In stock

23

BOLT, FLANGE

90105-10219-00

—

$5.74

In stock

24

NUT(4KG)

90179-10658-00

—

$7.49

In stock

25

WASHER, PLATE

90201-10045-00

—

$6.17

In stock

26

BRACKET, FRONT LOWER 1

BNK-21417-00-00

—

$30.51

In stock

27

BRACKET, FRONT LOW

BAJ-21418-00-00

—

$16.78

In stock

28

BOLT, FLANGE

90105-08280-00

—

$11.57

In stock

29

NUT(4KM)

90179-08674-00

—
Out of stock

30

WASHER, PLATE

90201-08043-00

—

$5.77

In stock

31

BOLT, FLANGE

90105-10176-00

—

$9.58

In stock

32

NUT(4KG)

90179-10658-00

—

$7.49

In stock

33

WASHER, PLATE

90201-10045-00

—

$6.17

In stock

34

BOLT, FLANGE

90105-10189-00

—

$8.37

In stock

35

BRACKET, REAR UPPE

BHR-21425-00-00

—

$29.25

In stock

36

BRACKET, REAR UPPER 2

B2W-21426-00-00

—

$16.75

In stock

37

BOLT, FLANGE

90105-08143-00

—

$5.69

In stock

38

GUARD, ENGINE 1

BNK-2147A-00-00

—

$62.88

In stock

39

BOLT, WITH WASHER

90119-06166-00

—

$4.80

In stock

40

HOLDER, CLUTCH CAB

1SL-21163-01-00

—

$16.71

In stock

41

BOLT, BUTTON HEAD

92012-06010-00

—

$2.45

In stock

42

PLUG 288833190000

90338-07043-00

—

$5.35

In stock

43

GROMMET

90480-12M25-00

1

$6.92

In stock

44

HOLDER, WIRE

BNK-21163-00-00

—

$43.92

In stock

45

BOLT, BUTTON HEAD

92012-06010-00

—

$2.45

In stock

46

CLAMP

90464-31002-00

—

$3.92

In stock

47

DAMPER, LOCATING 1

BNK-24181-00-00

—

$38.71

In stock

48

DAMPER, LOCATING 2

BR9-24182-00-00

—

$24.80

In stock

49

DAMPER, LOCATING 3

BNK-24183-00-00

—

$27.57

In stock

50

WRENCH, HEXAGON

5ET-28166-10-00

—

$28.32

In stock

51

CAP

18P-2467E-00-00

—

$6.38

In stock

52

CASE, CAP

18P-2464V-01-00

—

$4.71

In stock
