2005 Yamaha WR450F (WR450FT) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2005 Yamaha WR450F (WR450FT), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

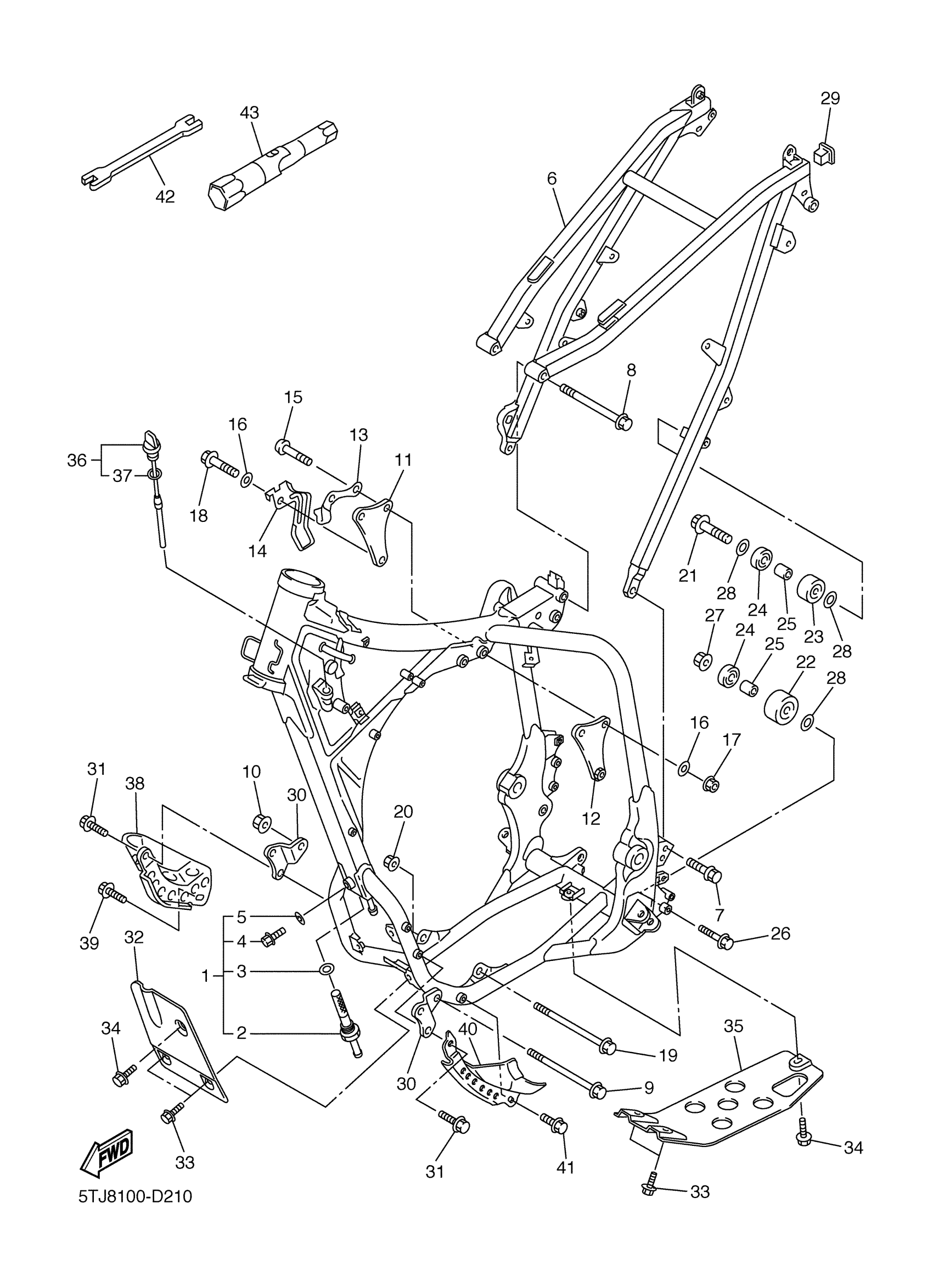

2005 Yamaha WR450F (WR450FT) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

5TJ-21101-80-00

1
Out of stock

2

NET, FILTER

5TA-21756-00-00

—
Out of stock

3

WASHER, PLATE(3GB)

90201-145M4-00

1

$7.12

In stock

4

BOLT, FLANGE

95817-08012-00

1

$3.98

In stock

5

GASKET

90430-08119-00

1

$4.70

In stock

6

REAR FRAME COMP.

5TJ-21190-80-00

—
Out of stock

7

BOLT, FLANGE

90105-08057-00

1
Out of stock

8

BOLT, WASHER BASED (401)

90105-08120-00

1

$6.26

In stock

9

BOLT, FLANGE

90105-10099-00

1
Out of stock

10

NUT(4KG)

90179-10658-00

1

$7.49

In stock

11

BRACKET, REAR UPPER 1

5XD-21425-00-00

1
Out of stock

12

BRACKET, REAR UPPER 1

5XD-21425-10-00

1
Out of stock

13

HOLDER, CABLE

5TA-21161-00-00

—
Out of stock

14

CLAMP, WIRE HARNESS 1

5TJ-21335-00-00

1
Out of stock

15

BOLT,BUTTON

92017-10060-00

1
Out of stock

16

WASHER PLATE (3L6)

90201-08759-00

—

$2.52

In stock

17

NUT(4KG)

90179-10658-00

1

$7.49

In stock

18

BOLT, FLANGE(87Y)

95817-10055-00

—

$4.54

In stock

19

BOLT, WASHER BASED(3RB)

90105-10733-00

—
Out of stock

20

NUT(4KG)

90179-10658-00

1

$7.49

In stock

21

BOLT, FLANGE(4MY)

95027-08040-00

—
Out of stock

22

TENSIONER

3JD-22178-20-00

—

$37.74

In stock

23

TENSIONER

4EW-22178-01-00

—
Out of stock

24

BEARING (3X3)

93300-60804-00

—

$11.18

In stock

25

COLLAR(1NL)

90387-086N4-00

—

$8.31

In stock

26

BOLT, FLANGE

95027-08065-00

—
Out of stock

27

NUT, FLANGE(JN5)

95707-08500-00

—

$1.49

In stock

28

WASHER, PLATE(3XP)

90201-086P8-00

—

$4.35

In stock

29

PLUG(8Y1)

90338-18176-00

—
Out of stock

30

BRACKET, FRONT LOWER 1

5XD-21417-50-00

—
Out of stock

31

BOLT, FLANGE(JN5)

95817-08016-00

—

$4.12

In stock

32

PROTECTOR, ENGINE

5TA-21471-00-00

1
Out of stock

33

BOLT, FLANGE(4MY)

95027-06012-00

—

$3.28

In stock

34

BOLT, WITH WASHER

90119-06001-00

—
Out of stock

35

GUARD, ENGINE 2

5TA-2147E-00-00

1
Out of stock

36

PLUG, OIL LEVEL

5TA-15362-01-00

—
Out of stock

37

. O-RING

93210-08001-00

1
Out of stock

38

GUARD, ENGINE 1

5TA-2147A-00-00

1
Out of stock

39

BOLT, SMALL FLANGE

95027-08012-00

—

$6.89

In stock

40

GUARD, ENGINE 3

5TJ-2147F-00-00

—
Out of stock

41

BOLT, SMALL FLANGE

95027-08012-00

—

$6.89

In stock

42

WRENCH, HEXAGON

5ET-28166-10-00

—

$28.32

In stock

43

BOX, SPARK PLUG

5TA-2814F-00-00

—
Out of stock
