2023 Yamaha WR450F (WR450FP) Intake Diagram

← All diagrams

Find the part on the Intake diagram for your 2023 Yamaha WR450F (WR450FP), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

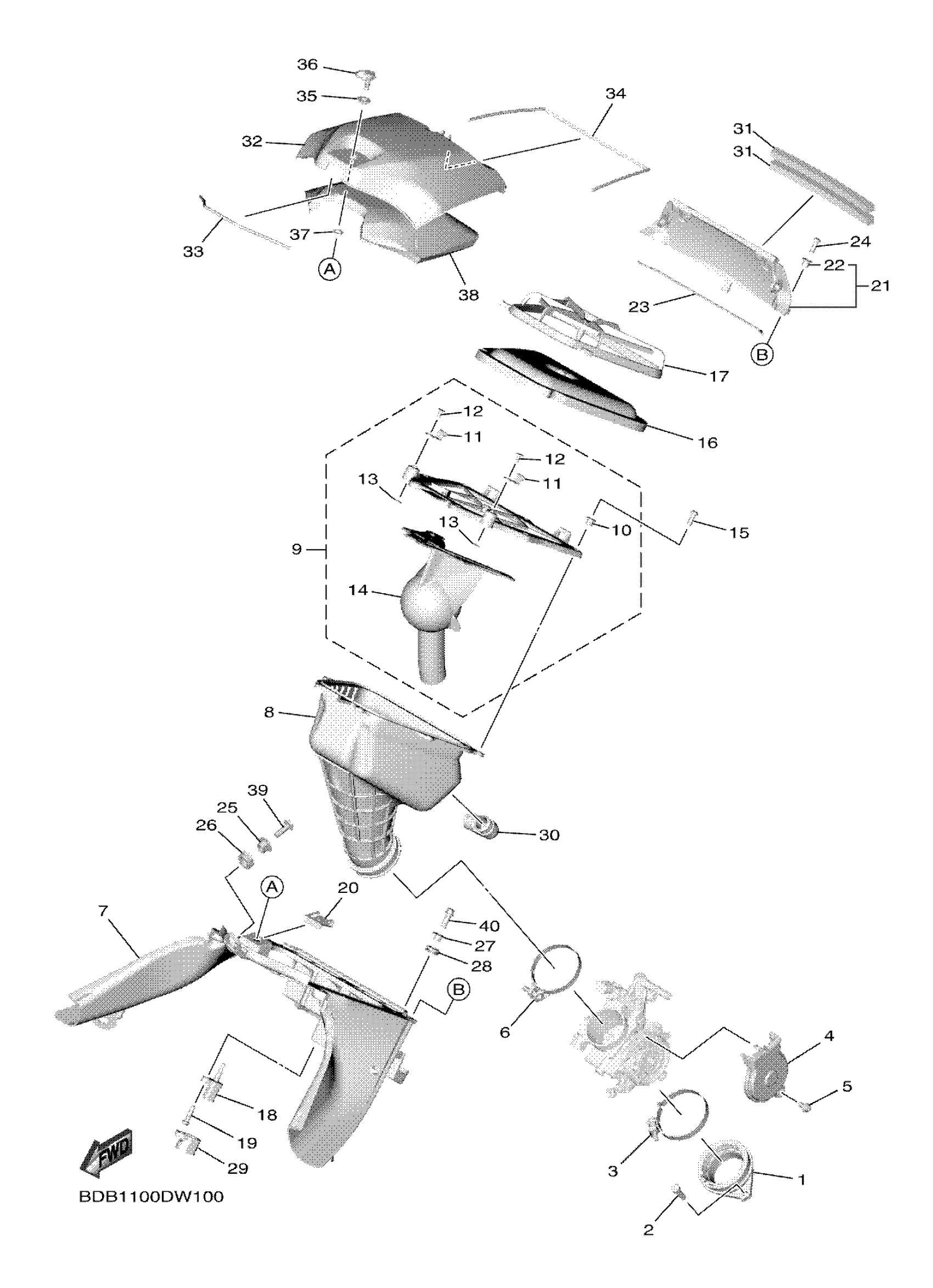

2023 Yamaha WR450F (WR450FP) Intake Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

JOINT, CARBURETOR 3

BR9-13597-00-00

1

$52.54

In stock

2

BOLT,SOCKET HEAD

91314-06020-00

1

$2.05

In stock

3

HOSE CLAMP ASSY

90450-60004-00

1

$14.64

In stock

4

COVER 1

BR9-14293-00-00

—

$19.28

In stock

5

BOLT, HEXAGON SOCKET HEAD

90110-05066-00

1

$6.28

In stock

6

HOSE CLAMP ASSY

90450-58006-00

1

$18.20

In stock

7

CASE, AIR CLEANER 1

BR9-14411-01-00

1

$73.65

In stock

8

JOINT, AIR CLEANER 1

B3J-14453-01-00

—

$70.43

In stock

9

HOLDER, GUIDE

B7R-14459-01-00

—

$52.74

In stock

10

COLLAR

90387-05055-00

1

$1.82

In stock

11

HINGE

8GC-14406-00-00

1

$7.15

In stock

12

RIVET, BLIND

90267-32013-00

1

$1.91

In stock

13

WASHER, PLATE

90201-03008-00

1

$6.23

In stock

14

CHAMBER, AIR

B7R-13581-00-00

—

$63.35

In stock

15

SCREW,PAN HEAD

98502-05014-00

1

$1.90

In stock

16

ELEMENT, AIR CLEANER

B2W-14451-01-00

—

$39.19

In stock

17

GUIDE

BR9-14458-00-00

—

$8.95

In stock

18

SENSOR, AIR TEMPERATURE

5YU-85886-00-00

—

$29.26

In stock

19

SCREW, PANHEAD TAPPING

97702-50520-00

—

$0.28

In stock

20

PLATE, SPRING

4XV-2177L-01-00

—

$6.20

In stock

21

CAP, CLEANER CASE 2

BR9-14422-00-00

—

$11.78

In stock

22

COLLAR

90387-05055-00

1

$1.82

In stock

23

SEAL

BR9-14462-00-00

—

$3.03

In stock

24

SCREW,PAN HEAD

98502-05014-00

1

$1.90

In stock

25

COLLAR

BR9-14449-00-00

—

$9.46

In stock

26

GROMMET

90480-01028-00

—

$6.03

In stock

27

COLLAR

90387-06273-00

—

$2.66

In stock

28

GROMMET (2T4)

90480-12237-00

—

$1.95

In stock

29

HOLDER

20S-1445C-01-00

—

$3.82

In stock

30

PIPE

B3J-14419-01-00

—

$9.62

In stock

31

DAMPER, PLATE 6

2D1-2414R-00-00

—

$6.43

In stock

32

CAP, CLEANER CASE 1

BR9-14412-00-00

—

$22.29

In stock

33

SEAL

1SL-14452-00-00

—

$6.43

In stock

34

SEAL

BR9-14457-00-00

—

$3.57

In stock

35

COLLAR

90387-07045-00

—

$5.98

In stock

36

HEAD

1SL-28386-00-00

—

$22.96

In stock

37

WASHER, SPECIAL 1

5TJ-21757-00-00

—

$6.43

In stock

38

DAMPER 1

B7R-14425-00-00

—

$19.31

In stock

39

BOLT, FLANGE

90105-06203-00

—

$1.82

In stock

40

BOLT, FLANGE DEEP RECESS

95E37-06016-00

—

$0.40

In stock
