2021 Yamaha WR450F (WR450FM) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2021 Yamaha WR450F (WR450FM), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

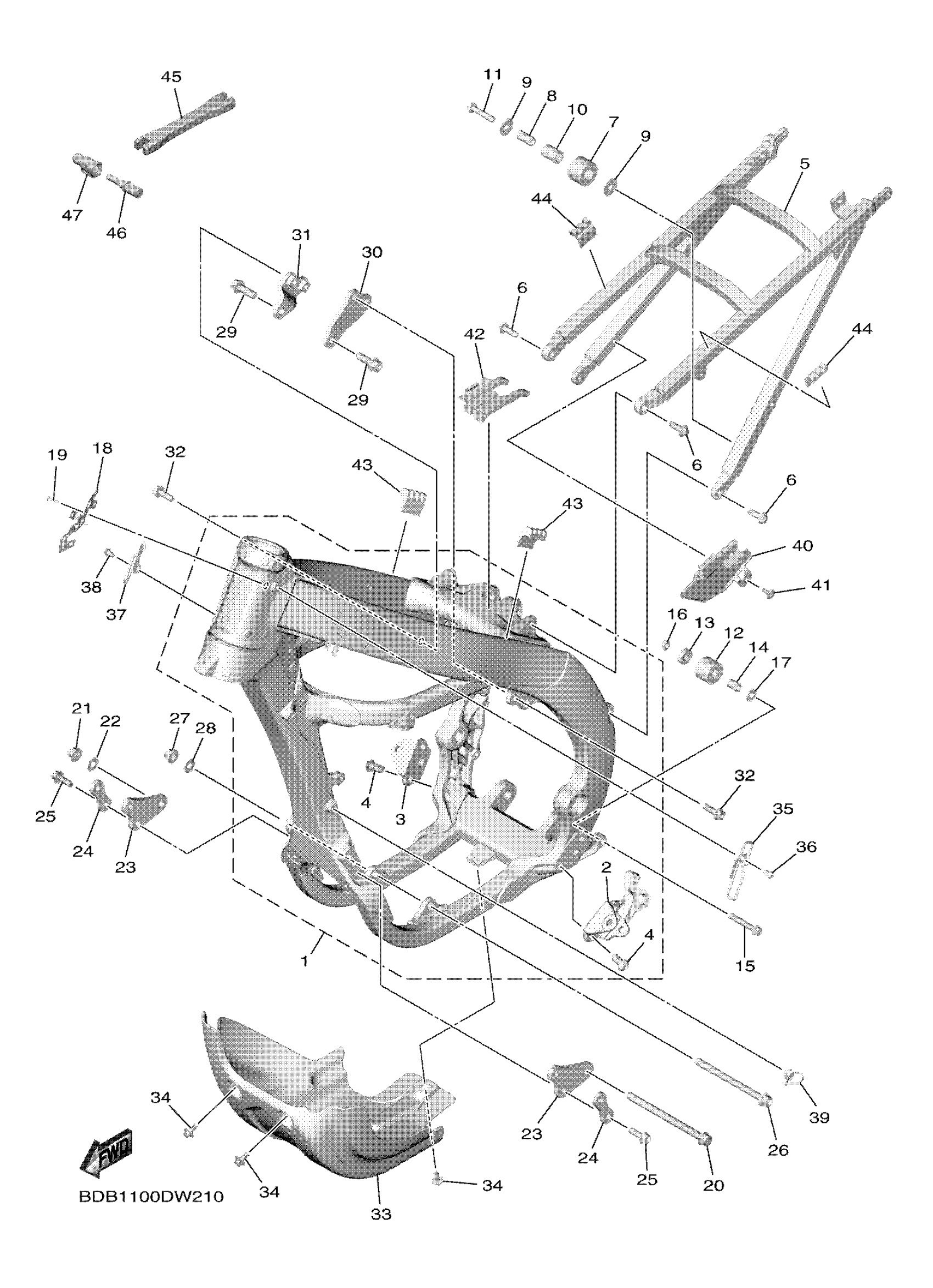

2021 Yamaha WR450F (WR450FM) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

BEX-21101-00-00

—

$2,109.99

In stock

2

. BRACKET, FOOTREST

B3J-21447-00-00

1

$271.66

In stock

3

BRACKET, FOOTREST

17D-21448-00-00

1

$33.25

In stock

4

SCREW

90149-10033-00

1

$5.45

In stock

5

REAR FRAME COMP.

BR9-21190-10-00

1

$469.00

In stock

6

BOLT, FLANGE

90105-08230-00

1

$3.55

In stock

7

TENSIONER

30X-22178-00-00

1
Out of stock

8

BUSH

4V4-22184-00-00

1

$3.57

In stock

9

WASHER, PLATE

90201-08045-00

1

$4.60

In stock

10

COLLAR

90387-08041-00

1

$6.52

In stock

11

BOLT, FLANGE DEEP RECESS

95E32-08040-00

1

$0.75

In stock

12

TENSIONER

BR9-22178-00-00

1

$29.48

In stock

13

BEARING (3X3)

93300-60804-00

1

$11.18

In stock

14

COLLAR(1NL)

90387-086N4-00

1

$8.31

In stock

15

BOLT, FLANGE

90105-08232-00

1

$2.09

In stock

16

NUT, U

95617-08100-00

—

$6.78

In stock

17

WASHER, PLATE

90201-08043-00

—

$5.77

In stock

18

BRACKET, BATTERY BOX

B3J-21149-00-00

—

$31.02

In stock

19

RIVET, BLIND (2YK)

90267-32146-00

—

$5.62

In stock

20

BOLT, FLANGE

90105-10230-00

—
Out of stock

21

NUT(4KG)

90179-10658-00

—

$7.49

In stock

22

WASHER, PLATE

90201-10045-00

—

$6.17

In stock

23

BRACKET, FRONT LOWER 1

BAK-21417-00-00

—

$14.37

In stock

24

BRACKET, FRONT LOWER 2

2GB-21418-10-00

—

$14.15

In stock

25

BOLT, FLANGE

90105-08143-00

—

$5.69

In stock

26

BOLT, FLANGE

90105-10176-00

—

$9.58

In stock

27

NUT(4KG)

90179-10658-00

—

$7.49

In stock

28

WASHER, PLATE

90201-10045-00

—

$6.17

In stock

29

BOLT, FLANGE

90105-10189-00

—

$8.37

In stock

30

BRACKET, REAR UPPER 1

B2W-21425-00-00

—

$18.11

In stock

31

BRACKET, REAR UPPER 2

B2W-21426-00-00

—

$16.75

In stock

32

BOLT, FLANGE

90105-08143-00

—

$5.69

In stock

33

GUARD, ENGINE 1

B3J-2147A-00-00

—

$53.72

In stock

34

BOLT, WITH WASHER

90119-06166-00

—

$4.80

In stock

35

HOLDER, CLUTCH CAB

1SL-21163-01-00

—

$16.71

In stock

36

BOLT, BUTTON HEAD

92012-06010-00

—

$2.45

In stock

37

HOLDER, WIRE

BDB-21163-00-00

—

$14.92

In stock

38

BOLT, BUTTON HEAD

92012-06010-00

—

$2.45

In stock

39

CLAMP

90464-31002-00

—

$3.92

In stock

40

COVER, SIDE 6

BR9-2171X-02-00

—

$5.35

In stock

41

RIVET

90269-06081-00

—

$5.69

In stock

42

DAMPER, LOCATING 1

BR9-24181-00-00

—

$28.03

In stock

43

DAMPER, LOCATING 2

BR9-24182-00-00

—

$24.80

In stock

44

DAMPER, LOCATING 3

BR9-24183-10-00

—

$12.94

In stock

45

WRENCH, HEXAGON

5ET-28166-10-00

—

$28.32

In stock

46

CAP

18P-2467E-00-00

—

$6.38

In stock

47

CASE, CAP

18P-2464V-01-00

—

$4.71

In stock
