2012 Yamaha WR25R (WR25RBL) Intake Diagram

← All diagrams

Find the part on the Intake diagram for your 2012 Yamaha WR25R (WR25RBL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

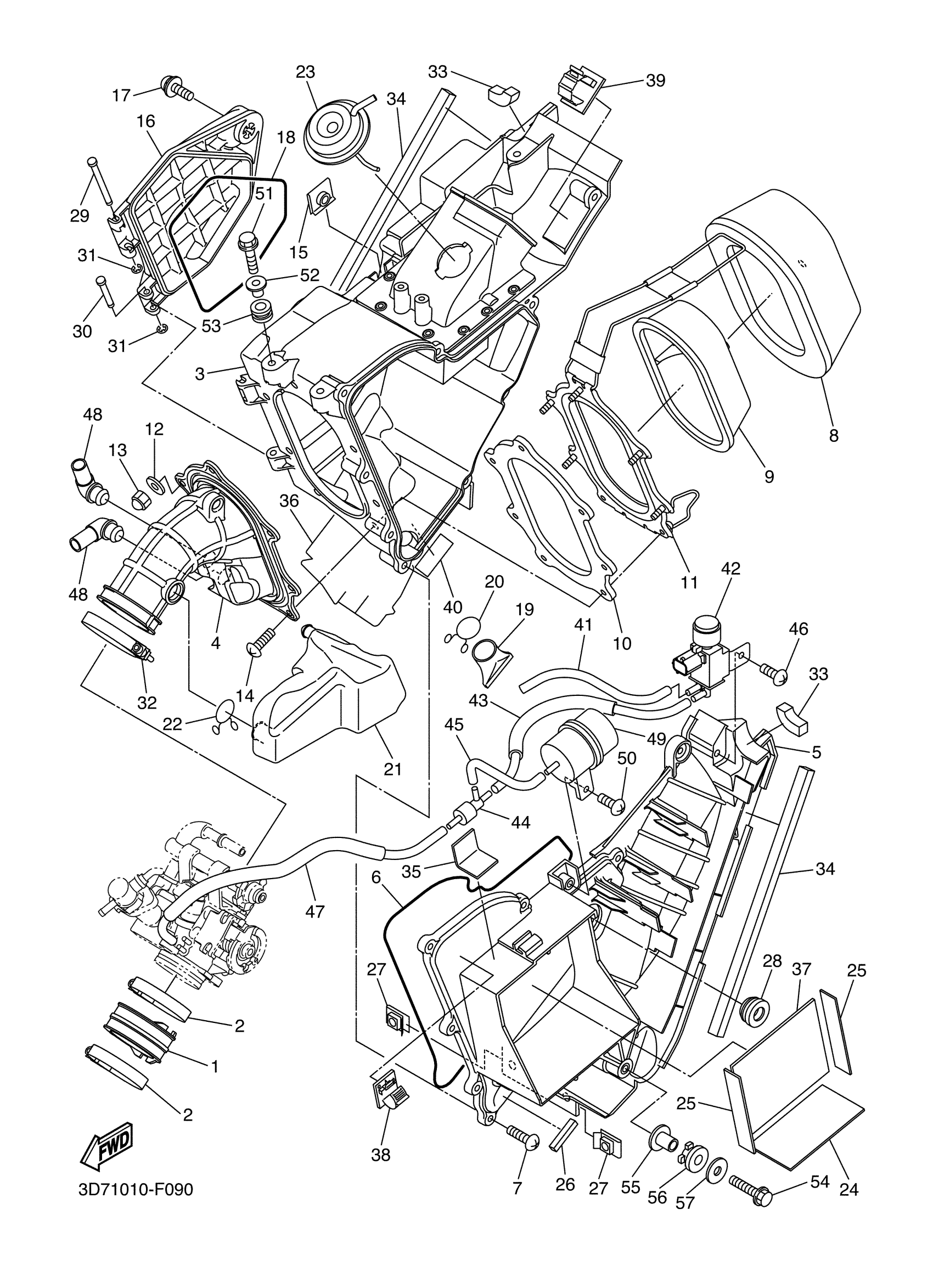

2012 Yamaha WR25R (WR25RBL) Intake Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

JOINT, CARBURETOR 1

3D7-13586-10-00

—

$20.89

In stock

2

HOSE CLAMP ASSY

90450-54006-00

1

$12.80

In stock

3

AIR CLEANER CASE COMP.

3D7-W1441-00-00

—

$132.45

In stock

4

JOINT, AIR CLEANER 1

3D7-14453-01-00

—
Out of stock

5

CAP, CLEANER CASE 1

3D7-14412-00-00

—

$33.25

In stock

6

SEAL

51Y-14462-00-00

1

$11.61

In stock

7

SCREW, TRUSS TAP.

97707-50025-00

1

$6.18

In stock

8

ELEMENT, AIR CLEANER

1LN-14451-01-00

1
Out of stock

9

GUIDE

4GY-14458-00-00

1

$66.80

In stock

10

SEAL

1LN-14462-00-00

—

$18.20

In stock

11

HOLDER, GUIDE

3D7-14459-00-00

1
Out of stock

12

WASHER, PLATE

90201-05040-00

1

$0.58

In stock

13

NUT, CROWN

90176-05005-00

1

$2.25

In stock

14

SCREW, BINDING

90154-05021-00

1

$6.18

In stock

15

NUT, SPRING

90183-061A0-00

—

$7.86

In stock

16

COVER, CLEANER CASE 1

3D7-1441A-00-00

—

$26.95

In stock

17

SCREW, WITH WASHER

90159-06039-00

—

$6.42

In stock

18

SEAL

3D7-14462-00-00

—

$5.28

In stock

19

SEAL

59V-14457-00-00

—
Out of stock

20

CLIP

90467-220A1-00

—

$5.14

In stock

21

CHAMBER, AIR

3D7-13581-00-00

—

$28.35

In stock

22

CLIP

90467-180A1-00

—
Out of stock

23

DIAPHRAGM

3D7-14545-00-00

—

$83.09

In stock

24

DAMPER, PLATE 1

5EJ-2414H-00-00

—

$6.38

In stock

25

DAMPER 2

5TJ-14426-00-00

—

$2.92

In stock

26

DAMPER 1

5PS-28217-00-00

—
Out of stock

27

NUT, SPRING

90183-060A7-00

—

$6.49

In stock

28

GROMMET

5CA-14435-00-00

—

$8.18

In stock

29

PIN

90249-05005-00

—

$15.58

In stock

30

PIN,SPEC'L SHAPE

90249-05006-00

—

$11.14

In stock

31

CIRCLIP (EU0)

99080-04600-00

1

$1.67

In stock

32

HOSE CLAMP ASSY

90450-54009-00

—

$9.77

In stock

33

DAMPER 2

3D7-14426-00-00

—

$1.95

In stock

34

DAMPER 3

3D7-1442G-00-00

—

$4.85

In stock

35

DAMPER 4

3D7-1442H-00-00

—
Out of stock

36

PROTECTOR

3D7-1442F-00-00

—

$6.86

In stock

37

DAMPER 1

29N-14425-00-00

—
Out of stock

38

CLAMP

90464-13007-00

—

$4.52

In stock

39

CLAMP

90464-20021-00

—
Out of stock

40

DAMPER 2

3C5-21639-00-00

—

$2.78

In stock

41

HOSE, VACUUM SENSING 4

3D7-13533-00-00

—

$1.66

In stock

42

SOLENOID VALVE

5PS-1410H-01-00

—
Out of stock

43

HOSE, VACUUM SENSING 2

3D7-13544-00-00

—

$3.86

In stock

44

VALVE, CHECK

5PS-14552-01-00

—

$16.37

In stock

45

HOSE

90445-08030-00

—

$5.08

In stock

46

SCREW, TAPPING(4TV)

90167-05078-00

—

$5.12

In stock

47

HOSE, VACUUM SENSING 3

3D7-13532-00-00

—

$10.15

In stock

48

PIPE

5TJ-14419-00-00

—

$7.57

In stock

49

TANK, SURGE

5PS-1446E-00-00

—

$12.83

In stock

50

SCREW, TAPPING(4TV)

90167-05078-00

—

$5.12

In stock

51

BOLT, FLANGE

95817-06020-00

—

$2.69

In stock

52

COLLAR

90387-06199-00

—

$3.42

In stock

53

GROMMET(4FM)

90480-12596-00

—
Out of stock

54

BOLT, FLANGE

95822-06025-00

—

$1.46

In stock

55

COLLAR

90387-07021-00

—

$6.26

In stock

56

GROMMET

90480-15001-00

—

$6.78

In stock

57

WASHER, PLATE

90201-06081-00

—

$6.18

In stock
