2012 Yamaha WR25R (WR25RBL) Front Fork Diagram

← All diagrams

Find the part on the Front Fork diagram for your 2012 Yamaha WR25R (WR25RBL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

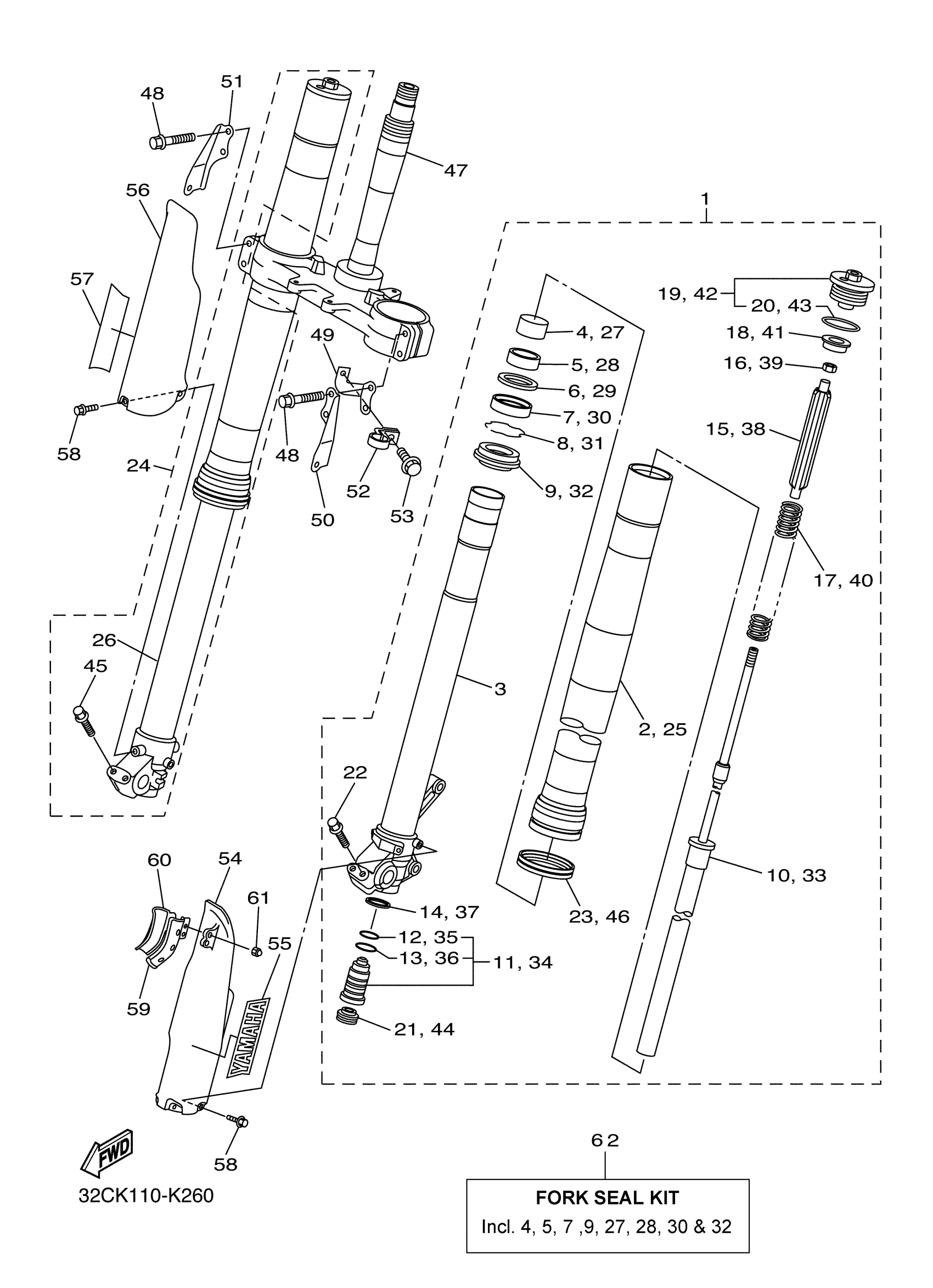

2012 Yamaha WR25R (WR25RBL) Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FORK ASSY (L.H)

32D-23102-50-00

1

$1,336.99

In stock

2

OUTER TUBE COMP. (L.H)

3D7-23106-50-00

—

$740.99

In stock

3

INNER TUBE COMP.1

3D7-23110-00-00

—

$400.00

In stock

4

PISTON, FRONT FORK

5ET-23171-L0-00

1

$19.14

In stock

5

METAL, SLIDE 1

5ET-23125-L0-00

1

$29.05

In stock

6

WASHER, OIL SEAL

5UN-23146-L0-00

—

$13.11

In stock

7

OIL SEAL

5UN-23145-L0-00

1

$19.46

In stock

8

RING, SNAP

4SS-23153-L0-00

1

$6.11

In stock

9

SEAL, DUST

5HD-23144-L0-00

1

$25.72

In stock

10

CYLINDER COMP., FRONT FORK

32D-23170-00-00

—

$451.99

In stock

11

VALVE COMP.

32D-2316A-00-00

1

$267.54

In stock

12

O-RING

4DA-23147-L0-00

1

$12.97

In stock

13

GASKET

276-23114-01-00

1
Out of stock

14

GASKET

2HH-23158-L0-00

1

$9.49

In stock

15

GUIDE, SPRING

3D7-23117-00-00

—

$34.06

In stock

16

NUT

3XJ-23357-L0-00

—

$0.72

In stock

17

SPRING, FRONT FORK

32D-23141-00-00

—

$52.72

In stock

18

SEAT, SPRING LOWER

4SS-23143-L0-00

—

$11.66

In stock

19

BOLT, CAP

3D7-23111-00-00

—

$224.02

In stock

20

O-RING

3D7-23147-00-00

—

$5.17

In stock

21

PLUG

3JD-2312G-L0-00

—
Out of stock

22

BOLT, FLANGE(4KG)

95024-08040-00

—

$6.17

In stock

23

PROTECTER GUIDE COMP., 1

5XC-2314F-00-00

—

$41.42

In stock

24

FRONT FORK ASSY (R.H)

32D-23103-50-00

—

$1,336.99

In stock

25

OUTER TUBE COMP. (L.H)

3D7-23106-50-00

—

$740.99

In stock

26

INNER TUBE COMP.2

3D7-23120-00-00

—

$396.42

In stock

27

PISTON, FRONT FORK

5ET-23171-L0-00

1

$19.14

In stock

28

METAL, SLIDE 1

5ET-23125-L0-00

1

$29.05

In stock

29

WASHER, OIL SEAL

5UN-23146-L0-00

—

$13.11

In stock

30

OIL SEAL

5UN-23145-L0-00

1

$19.46

In stock

31

RING, SNAP

4SS-23153-L0-00

1

$6.11

In stock

32

SEAL, DUST

5HD-23144-L0-00

1

$25.72

In stock

33

CYLINDER COMP., FRONT FORK

32D-23170-00-00

—

$451.99

In stock

34

VALVE COMP.

32D-2316A-00-00

1

$267.54

In stock

35

O-RING

4DA-23147-L0-00

1

$12.97

In stock

36

GASKET

276-23114-01-00

1
Out of stock

37

GASKET

2HH-23158-L0-00

1

$9.49

In stock

38

GUIDE, SPRING

3D7-23117-00-00

—

$34.06

In stock

39

NUT

3XJ-23357-L0-00

—

$0.72

In stock

40

SPRING, FRONT FORK

32D-23141-00-00

—

$52.72

In stock

41

SEAT, SPRING LOWER

4SS-23143-L0-00

—

$11.66

In stock

42

BOLT, CAP

3D7-23111-00-00

—

$224.02

In stock

43

O-RING

3D7-23147-00-00

—

$5.17

In stock

44

PLUG

3JD-2312G-L0-00

—
Out of stock

45

BOLT, FLANGE(4KG)

95024-08040-00

—

$6.17

In stock

46

PROTECTER GUIDE COMP., 1

5XC-2314F-00-00

—

$41.42

In stock

47

UNDER BRACKET COMP.

3D7-23340-00-00

—

$670.99

In stock

48

BOLT, FLANGE(4KG)

95024-08040-00

—

$6.17

In stock

49

GUIDE, CABLE

3D7-2331E-00-00

—

$8.25

In stock

50

BRACKET, REFLECTOR 1

32D-85112-00-00

—

$19.43

In stock

51

BRACKET, REFLECTOR 1

32D-85112-10-00

—

$19.49

In stock

52

GUIDE, CABLE

5VK-23389-00-00

—

$11.23

In stock

53

BOLT, FLANGE

90105-05016-00

—

$4.38

In stock

54

PROTECTOR 1

1C3-2315H-10-00

—

$16.92

In stock

55

EMBLEM, YAMAHA

4XL-2153A-11-00

—
Out of stock

56

PROTECTOR 2

1C3-2315J-10-00

—

$16.92

In stock

57

EMBLEM, YAMAHA

4XL-2153A-11-00

—
Out of stock

58

BOLT 2

3SP-23356-L0-00

—

$5.19

In stock

59

CLAMP

3D7-23466-00-00

—

$11.91

In stock

60

CLAMP

3D7-23467-00-00

—

$15.38

In stock

61

NUT, CROWN

90176-06014-00

—

$6.38

In stock

62

FORK SEAL KIT (TWO FORKS)

5ET-W003B-00-00

—
Out of stock
