2005 Yamaha WR250F (WR250FT) Front Fork Diagram

← All diagrams

Find the part on the Front Fork diagram for your 2005 Yamaha WR250F (WR250FT), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

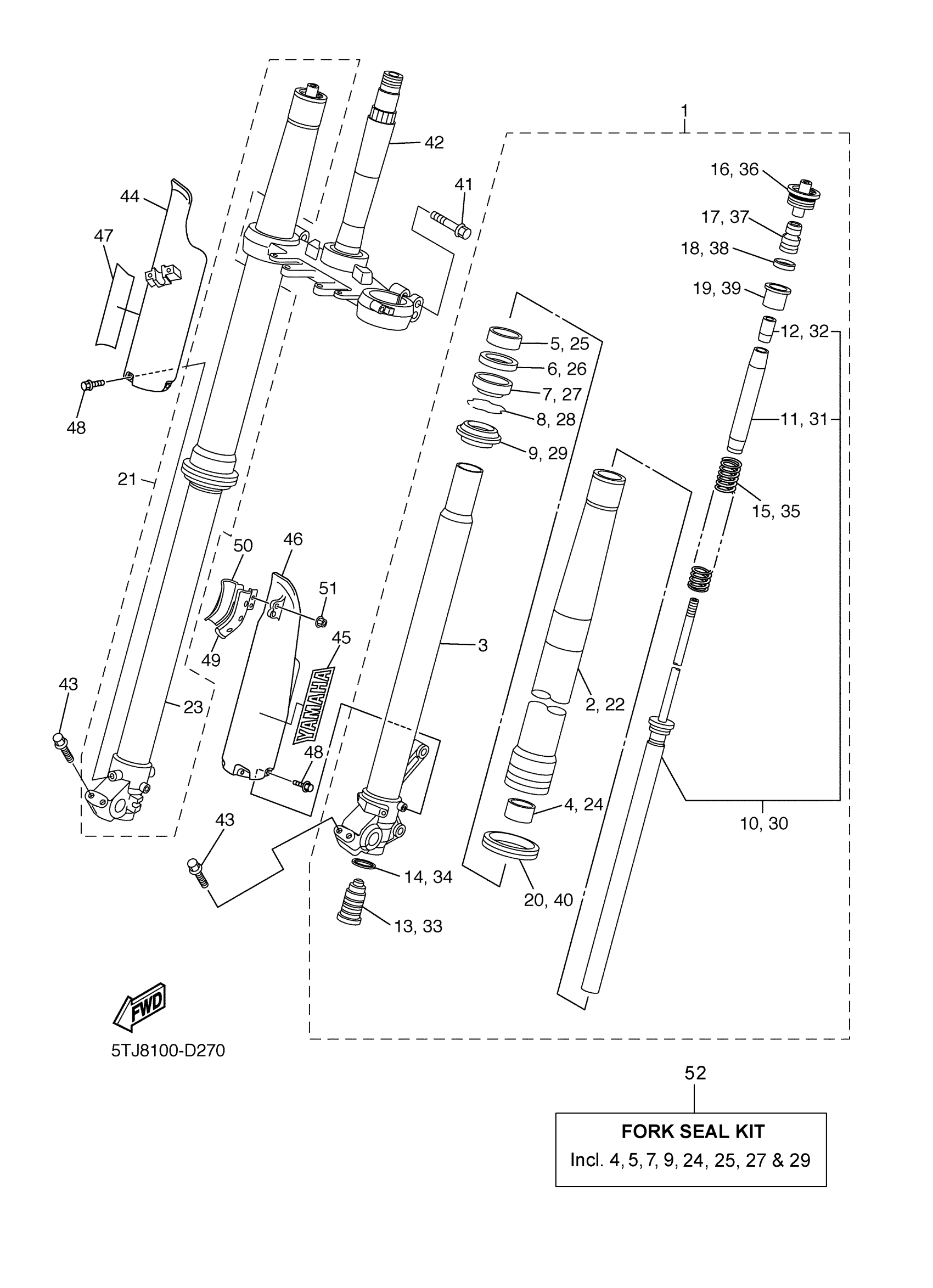

2005 Yamaha WR250F (WR250FT) Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FORK ASSY (L.H)

5UM-23102-L0-00

—
Out of stock

2

. TUBE, OUTER

5TJ-23136-L0-00

1
Out of stock

3

. INNER TUBE COMP 2

5TJ-23120-L0-00

1
Out of stock

4

PISTON, FRONT FORK

5XE-23171-L0-00

1

$20.69

In stock

5

METAL, SLIDE 1

5XE-23125-L0-00

1

$21.00

In stock

6

WASHER, OIL SEAL

5XE-23146-L0-00

—
Out of stock

7

OIL SEAL

1C3-23145-L0-00

1
Out of stock

8

RING, SNAP

5XE-23153-L0-00

1

$6.43

In stock

9

SEAL, DUST

5XE-23144-L0-00

1

$19.28

In stock

10

CYLINDER COMP., FRONT FORK

5TJ-23170-60-00

1
Out of stock

11

.. SEAT, SPRING UPPER

5TJ-23142-L0-00

1
Out of stock

12

. NUT, SPECIAL

5HD-23393-L0-00

1
Out of stock

13

. VALVE COMP

5UM-2316A-80-00

1
Out of stock

14

. GASKET

3JD-23158-L0-00

1
Out of stock

15

SPRING, FRONT FORK

5TJ-23141-90-00

—
Out of stock

16

BOLT, CAP

5XE-23111-L0-00

—
Out of stock

17

RUBBER

5MV-23195-L0-00

—
Out of stock

18

. WASHER, SPRING UPPER

5TJ-23149-L0-00

1
Out of stock

19

. SPACER

5TJ-23118-L0-00

1
Out of stock

20

. PROTECTER GUIDE COMP, 1

1C3-2314F-L0-00

1
Out of stock

21

FRONT FORK ASSY (R.H)

5UM-23103-L0-00

—
Out of stock

22

. TUBE, OUTER

5TJ-23136-L0-00

1
Out of stock

23

. INNER TUBE COMP 1

5TJ-23110-L0-00

1
Out of stock

24

PISTON, FRONT FORK

5XE-23171-L0-00

1

$20.69

In stock

25

METAL, SLIDE 1

5XE-23125-L0-00

1

$21.00

In stock

26

WASHER, OIL SEAL

5XE-23146-L0-00

—
Out of stock

27

OIL SEAL

1C3-23145-L0-00

1
Out of stock

28

RING, SNAP

5XE-23153-L0-00

1

$6.43

In stock

29

SEAL, DUST

5XE-23144-L0-00

1

$19.28

In stock

30

CYLINDER COMP., FRONT FORK

5TJ-23170-60-00

1
Out of stock

31

.. SEAT, SPRING UPPER

5TJ-23142-L0-00

1
Out of stock

32

. NUT, SPECIAL

5HD-23393-L0-00

1
Out of stock

33

. VALVE COMP

5UM-2316A-80-00

1
Out of stock

34

. GASKET

3JD-23158-L0-00

1
Out of stock

35

SPRING, FRONT FORK

5TJ-23141-90-00

—
Out of stock

36

BOLT, CAP

5XE-23111-L0-00

—
Out of stock

37

RUBBER

5MV-23195-L0-00

—
Out of stock

38

. WASHER, SPRING UPPER

5TJ-23149-L0-00

1
Out of stock

39

. SPACER

5TJ-23118-L0-00

1
Out of stock

40

. PROTECTER GUIDE COMP, 1

1C3-2314F-L0-00

1
Out of stock

41

BOLT 1

5NY-23346-L0-00

—
Out of stock

42

UNDER BRACKET COMP.

5TJ-23340-L0-00

1
Out of stock

43

BOLT, FLANGE(4MY)

95027-08040-00

—
Out of stock

44

PROTECTOR 2

5TJ-2315J-80-00

—
Out of stock

45

EMBLEM, YAMAHA

4XL-2153A-11-00

—
Out of stock

46

PROTECTOR 1

1C3-2315H-10-00

—

$16.92

In stock

47

EMBLEM, YAMAHA

4XL-2153A-11-00

—
Out of stock

48

BOLT 2

3SP-23356-L0-00

—

$5.19

In stock

49

CLAMP

1C3-23466-50-00

—
Out of stock

50

CLAMP

1C3-23467-50-00

—
Out of stock

51

NUT, FLANGE(4MV)

95707-06500-00

—

$0.78

In stock

52

FORK SEAL KIT (TWO FORKS)

1C3-W003B-00-00

—
Out of stock
