2020 Yamaha WR250F (WR250FL) Intake Diagram

← All diagrams

Find the part on the Intake diagram for your 2020 Yamaha WR250F (WR250FL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

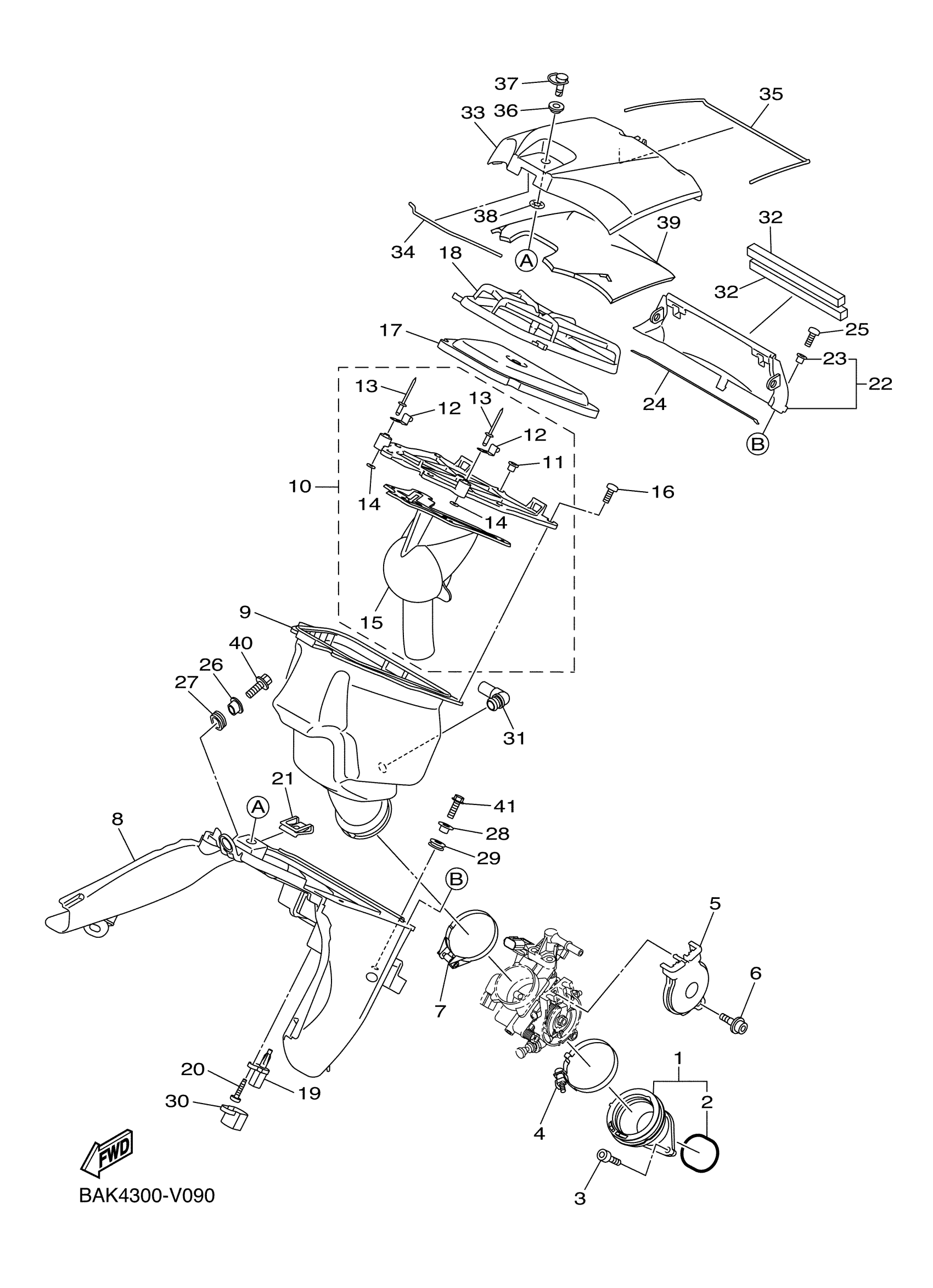

2020 Yamaha WR250F (WR250FL) Intake Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

JOINT, CARBURETOR 3

B7B-13597-01-00

—

$61.22

In stock

2

GASKET

B7B-13566-00-00

1

$18.06

In stock

3

BOLT,SOCKET HEAD

91314-06020-00

1

$2.05

In stock

4

HOSE CLAMP ASSY

90450-60004-00

1

$14.64

In stock

5

COVER 1

BR9-14293-00-00

—

$19.28

In stock

6

BOLT, HEXAGON SOCKET HEAD

90110-05066-00

1

$6.28

In stock

7

HOSE CLAMP ASSY

90450-58006-00

1

$18.20

In stock

8

CASE, AIR CLEANER 1

BR9-14411-01-00

1

$73.65

In stock

9

JOINT, AIR CLEANER 1

BAJ-14453-00-00

1

$86.29

In stock

10

HOLDER, GUIDE

B7R-14459-00-00

—

$52.03

In stock

11

COLLAR

90387-05055-00

1

$1.82

In stock

12

HINGE

8GC-14406-00-00

1

$7.15

In stock

13

RIVET, BLIND

90267-32013-00

1

$1.91

In stock

14

WASHER, PLATE

90201-03008-00

1

$6.23

In stock

15

CHAMBER, AIR

B7R-13581-00-00

—

$63.35

In stock

16

SCREW,PAN HEAD

98502-05014-00

—

$1.90

In stock

17

ELEMENT, AIR CLEANER

B2W-14451-01-00

—

$39.19

In stock

18

GUIDE

BR9-14458-00-00

—

$8.95

In stock

19

SENSOR, AIR TEMPERATURE

5YU-85886-00-00

—

$29.26

In stock

20

SCREW, PANHEAD TAPPING

97702-50520-00

—

$0.28

In stock

21

PLATE, SPRING

4XV-2177L-01-00

—

$6.20

In stock

22

CAP, CLEANER CASE 2

BR9-14422-00-00

—

$11.78

In stock

23

COLLAR

90387-05055-00

1

$1.82

In stock

24

SEAL

BR9-14462-00-00

—

$3.03

In stock

25

SCREW,PAN HEAD

98502-05014-00

—

$1.90

In stock

26

COLLAR

BR9-14449-00-00

—

$9.46

In stock

27

GROMMET

90480-01028-00

—

$6.03

In stock

28

COLLAR

90387-06273-00

—

$2.66

In stock

29

GROMMET (2T4)

90480-12237-00

—

$1.95

In stock

30

HOLDER

20S-1445C-01-00

—

$3.82

In stock

31

PIPE

5TJ-14419-00-00

—

$7.57

In stock

32

DAMPER, PLATE 6

2D1-2414R-00-00

—

$6.43

In stock

33

CAP, CLEANER CASE 1

BR9-14412-00-00

—

$22.29

In stock

34

SEAL

1SL-14452-00-00

—

$6.43

In stock

35

SEAL

BR9-14457-00-00

—

$3.57

In stock

36

COLLAR

90387-07045-00

—

$5.98

In stock

37

HEAD

1SL-28386-00-00

—

$22.96

In stock

38

WASHER, SPECIAL 1

5TJ-21757-00-00

—

$6.43

In stock

39

DAMPER 1

B7R-14425-00-00

—

$19.31

In stock

40

BOLT, FLANGE

90105-06203-00

—

$1.82

In stock

41

BOLT, FLANGE DEEP RECESS

95E37-06016-00

—

$0.40

In stock
