2018 Yamaha WR250F (WR250FJ) Front Fork Diagram

← All diagrams

Find the part on the Front Fork diagram for your 2018 Yamaha WR250F (WR250FJ), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

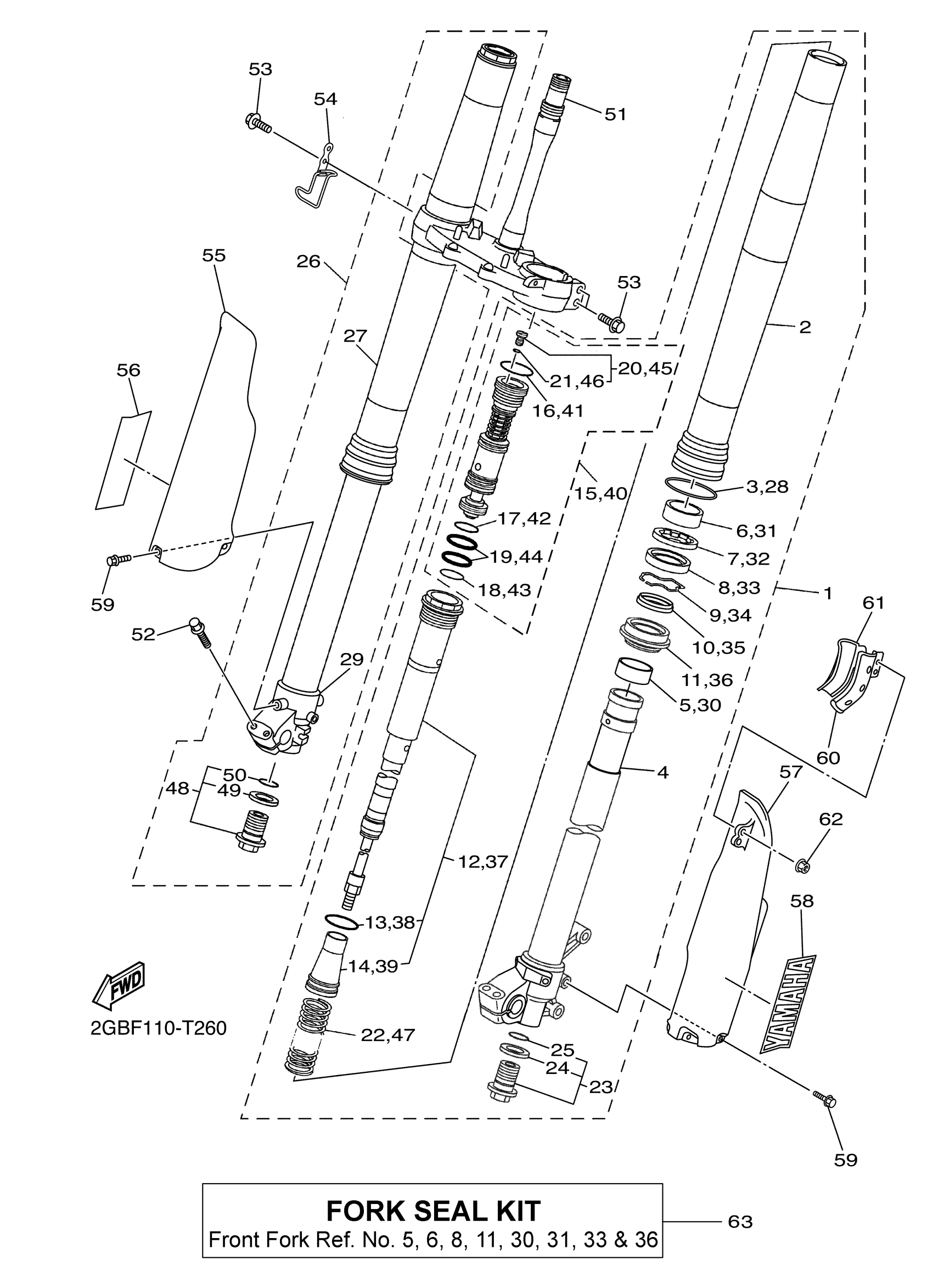

2018 Yamaha WR250F (WR250FJ) Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FORK ASSY (L.H)

2GB-23102-20-00

—
Out of stock

2

TUBE, OUTER

33D-23136-00-00

1

$714.99

In stock

3

RING, SNAP

17D-23153-00-00

1

$4.17

In stock

4

INNER TUBE COMP.2

1DX-23120-20-00

—
Out of stock

5

PISTON, FRONT FORK

5XE-23171-L0-00

1

$20.69

In stock

6

METAL, SLIDE 1

5XE-23125-L0-00

1

$21.00

In stock

7

WASHER, OIL SEAL

5XC-23146-10-00

1

$10.25

In stock

8

OIL SEAL

B29-23145-00-00

1

$19.79

In stock

9

RING, SNAP

5XE-23153-L0-00

1

$6.43

In stock

10

SCRAPER

B29-4381D-00-00

1

$16.02

In stock

11

SEAL, DUST

5XE-23144-L0-00

1

$19.28

In stock

12

CYLINDER COMP., FRONT FORK

2GB-23170-10-00

—
Out of stock

13

O-RING

1C3-23147-L1-00

1

$3.20

In stock

14

SEAT, SPRING UPPER

17D-23142-00-00

1

$68.63

In stock

15

VALVE COMP.

2GB-2316A-10-00

—
Out of stock

16

O-RING

1C3-23188-L1-00

—

$2.74

In stock

17

O-RING

1C3-23188-N0-00

—

$6.43

In stock

18

O-RING

1C3-23188-P0-00

—

$5.93

In stock

19

O-RING

1W4-23114-L0-00

—

$7.45

In stock

20

AIR VALVE COMP.

1C3-23190-L1-00

—

$20.06

In stock

21

O-RING

1C3-23188-R1-00

—

$2.74

In stock

22

SPRING, FRONT FORK

2GB-23141-30-00

—
Out of stock

23

BOLT, CAP

5XC-23111-01-00

—

$66.94

In stock

24

GASKET

2HH-23158-L0-00

—

$9.49

In stock

25

GASKET

276-23114-01-00

—
Out of stock

26

FRONT FORK ASSY (R.H)

2GB-23103-20-00

—
Out of stock

27

TUBE, OUTER

33D-23136-00-00

1

$714.99

In stock

28

RING, SNAP

17D-23153-00-00

1

$4.17

In stock

29

INNER TUBE COMP.1

1DX-23110-20-00

—
Out of stock

30

PISTON, FRONT FORK

5XE-23171-L0-00

1

$20.69

In stock

31

METAL, SLIDE 1

5XE-23125-L0-00

1

$21.00

In stock

32

WASHER, OIL SEAL

5XC-23146-10-00

1

$10.25

In stock

33

OIL SEAL

B29-23145-00-00

1

$19.79

In stock

34

RING, SNAP

5XE-23153-L0-00

1

$6.43

In stock

35

SCRAPER

B29-4381D-00-00

1

$16.02

In stock

36

SEAL, DUST

5XE-23144-L0-00

1

$19.28

In stock

37

CYLINDER COMP., FRONT FORK

2GB-23170-10-00

—
Out of stock

38

O-RING

1C3-23147-L1-00

1

$3.20

In stock

39

SEAT, SPRING UPPER

17D-23142-00-00

1

$68.63

In stock

40

VALVE COMP.

2GB-2316A-10-00

—
Out of stock

41

O-RING

1C3-23188-L1-00

—

$2.74

In stock

42

O-RING

1C3-23188-N0-00

—

$6.43

In stock

43

O-RING

1C3-23188-P0-00

—

$5.93

In stock

44

O-RING

1W4-23114-L0-00

—

$7.45

In stock

45

AIR VALVE COMP.

1C3-23190-L1-00

—

$20.06

In stock

46

O-RING

1C3-23188-R1-00

—

$2.74

In stock

47

SPRING, FRONT FORK

2GB-23141-30-00

—
Out of stock

48

BOLT, CAP

5XC-23111-01-00

—

$66.94

In stock

49

GASKET

2HH-23158-L0-00

—

$9.49

In stock

50

GASKET

276-23114-01-00

—
Out of stock

51

UNDER BRACKET COMP.

33D-23340-20-00

—

$929.99

In stock

52

BOLT, FLANGE

90105-08134-00

—
Out of stock

53

BOLT, FLANGE

90105-08154-00

—

$5.78

In stock

54

GUIDE

2GB-23525-00-00

—
Out of stock

55

PROTECTOR 2

5TJ-2315J-C0-00

—
Out of stock

56

EMBLEM, YAMAHA

4XL-2153A-11-00

—
Out of stock

57

PROTECTOR 1

1C3-2315H-10-00

—

$16.92

In stock

58

EMBLEM, YAMAHA

4XL-2153A-11-00

—
Out of stock

59

BOLT 2

3SP-23356-L0-00

—

$5.19

In stock

60

CLAMP

5XC-23466-L0-00

—
Out of stock

61

CLAMP

5XC-23467-L0-00

—
Out of stock

62

NUT, FLANGE

95702-06500-00

—

$1.98

In stock

63

FORK SEAL KIT (TWO FORKS)

B29-W003B-00-00

—

$57.81

In stock
