2018 Yamaha WR250F (WR250FJ) Electrical 2 Diagram

← All diagrams

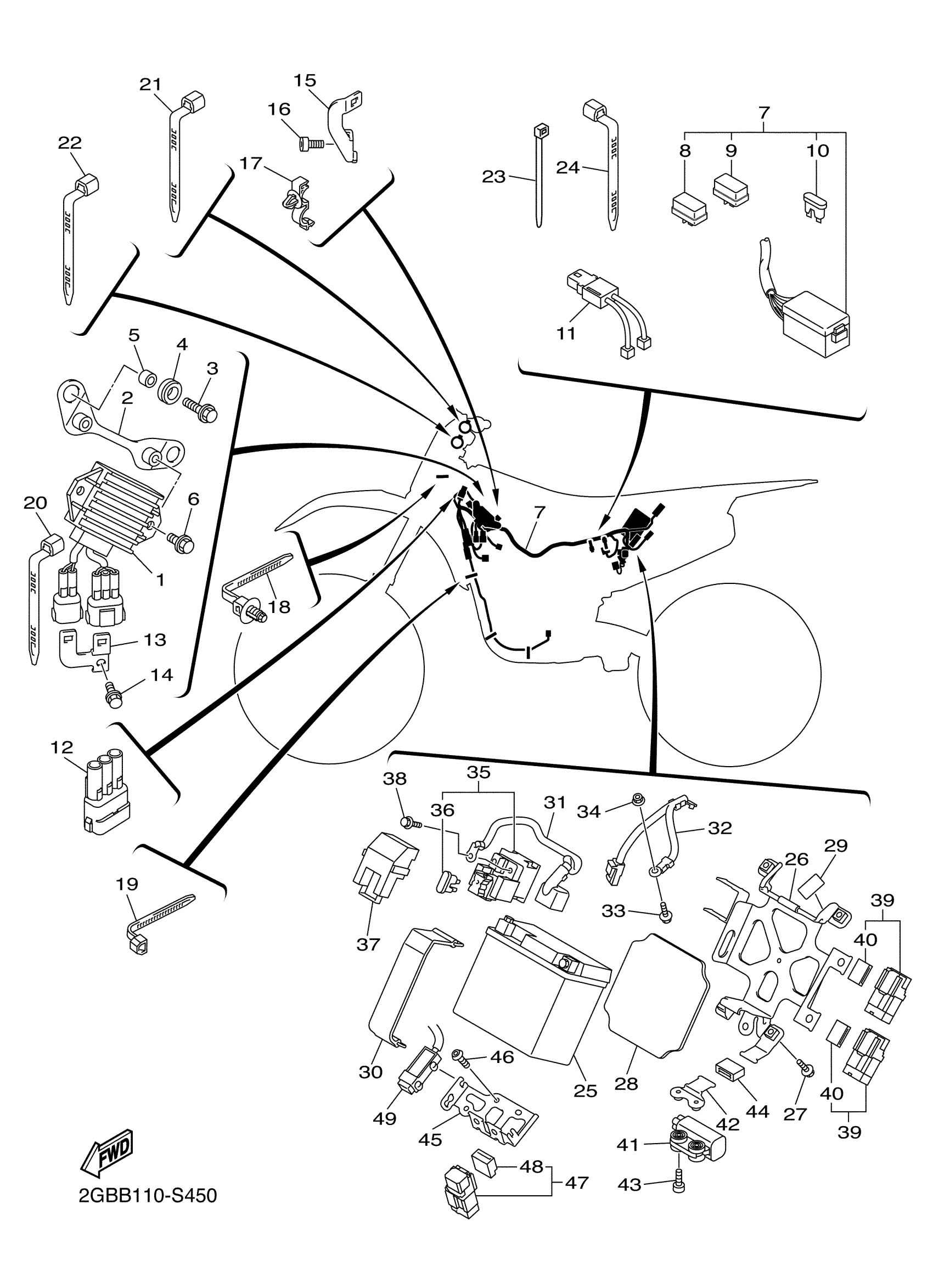

Find the part on the Electrical 2 diagram for your 2018 Yamaha WR250F (WR250FJ), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2018 Yamaha WR250F (WR250FJ) Electrical 2 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

RECTIFIER & REGULA

2GB-81960-00-00

1
Out of stock

2

BRACKET, REGULATOR

1SL-21287-00-00

—
Out of stock

3

BOLT, FLANGE

90105-06203-00

1

$1.82

In stock

4

GROMMET

90480-13025-00

1

$3.08

In stock

5

COLLAR (8H6)

90387-07573-00

1

$7.22

In stock

6

BOLT, FLANGE

90105-06064-00

1

$2.66

In stock

7

WIRE HARNESS ASSY

2GB-82590-00-00

1
Out of stock

8

DIODE ASSY

3WP-81980-00-00

1

$18.85

In stock

9

DIODE ASSY

4WA-81980-00-00

1

$25.93

In stock

10

FUSE (5A)

67F-82151-20-00

1

$6.00

In stock

11

WIRE, SUB LEAD

1SL-82309-00-00

1

$25.75

In stock

12

CONNECTOR

33D-82378-00-00

1

$15.02

In stock

13

PLATE

1SL-82388-00-00

1

$3.80

In stock

14

BOLT, FLANGE

90105-06110-00

1

$6.26

In stock

15

PLATE 2

1SL-82389-00-00

—
Out of stock

16

BOLT

91380-06012-00

1

$1.77

In stock

17

CLAMP

90464-17003-00

—

$3.34

In stock

18

CLAMP

90464-30009-00

1

$3.30

In stock

19

CLAMP

90465-10098-00

1

$2.24

In stock

20

CLAMP(4FM)

90464-15195-00

—

$2.77

In stock

21

CLAMP

90464-13077-00

—

$6.68

In stock

22

CLAMP(4FM)

90464-15195-00

—

$2.77

In stock

23

BAND

1UA-82591-00-00

—
Out of stock

24

BAND

1UA-82591-00-00

—
Out of stock

25

BATTERY ASSY (YTZ7S(F))

5TJ-82100-01-00

1

$179.77

In stock

26

BRACKET, BATTERY

2GB-82128-00-00

—
Out of stock

27

BOLT, WITH WASHER

90119-06133-00

—

$4.71

In stock

28

DAMPER

2GB-82176-00-00

—

$3.25

In stock

29

PROTECTOR

2GC-21652-00-00

—
Out of stock

30

BAND, BATTERY

8CY-82131-00-00

—

$10.26

In stock

31

WIRE, PLUS LEAD

2GC-82115-00-00

—
Out of stock

32

WIRE, MINUS LEAD

2GC-82116-00-00

—
Out of stock

33

BOLT, FLANGE

90105-06064-00

1

$2.66

In stock

34

NUT, FLANGE

95702-06500-00

—

$1.98

In stock

35

STARTER RELAY ASSY

2GB-81940-00-00

—

$45.13

In stock

36

FUSE (12V 15A)

36Y-82151-00-00

—

$4.08

In stock

37

COVER, LEAD WIRE

5SL-82119-10-00

—

$4.06

In stock

38

BOLT, FLANGE

95022-06008-00

—

$6.26

In stock

39

RELAY ASSY (1ST-00)

1ST-81950-00-00

—

$14.94

In stock

40

HOLDER, RELAY

5JJ-81952-00-00

—

$7.95

In stock

41

SENSOR, LEAN ANGLE

5VU-82576-03-00

—

$84.99

In stock

42

BRACKET

2GB-85542-00-00

—
Out of stock

43

BOLT

91312-04020-00

—

$1.46

In stock

44

DAMPER

2GB-83513-00-00

—
Out of stock

45

PLATE, HOLDER

2GB-8252H-00-00

—
Out of stock

46

SCREW, TRUSS TAP.

97707-50014-00

—

$6.18

In stock

47

RELAY ASSY

1TP-81950-00-00

—
Out of stock

48

HOLDER,RELAY

5EA-81952-00-00

—

$6.72

In stock

49

RESISTOR ASSY

2GB-82718-00-00

—

$48.32

In stock
