2018 Yamaha WR250F (WR250FJ) Crankcase Diagram

← All diagrams

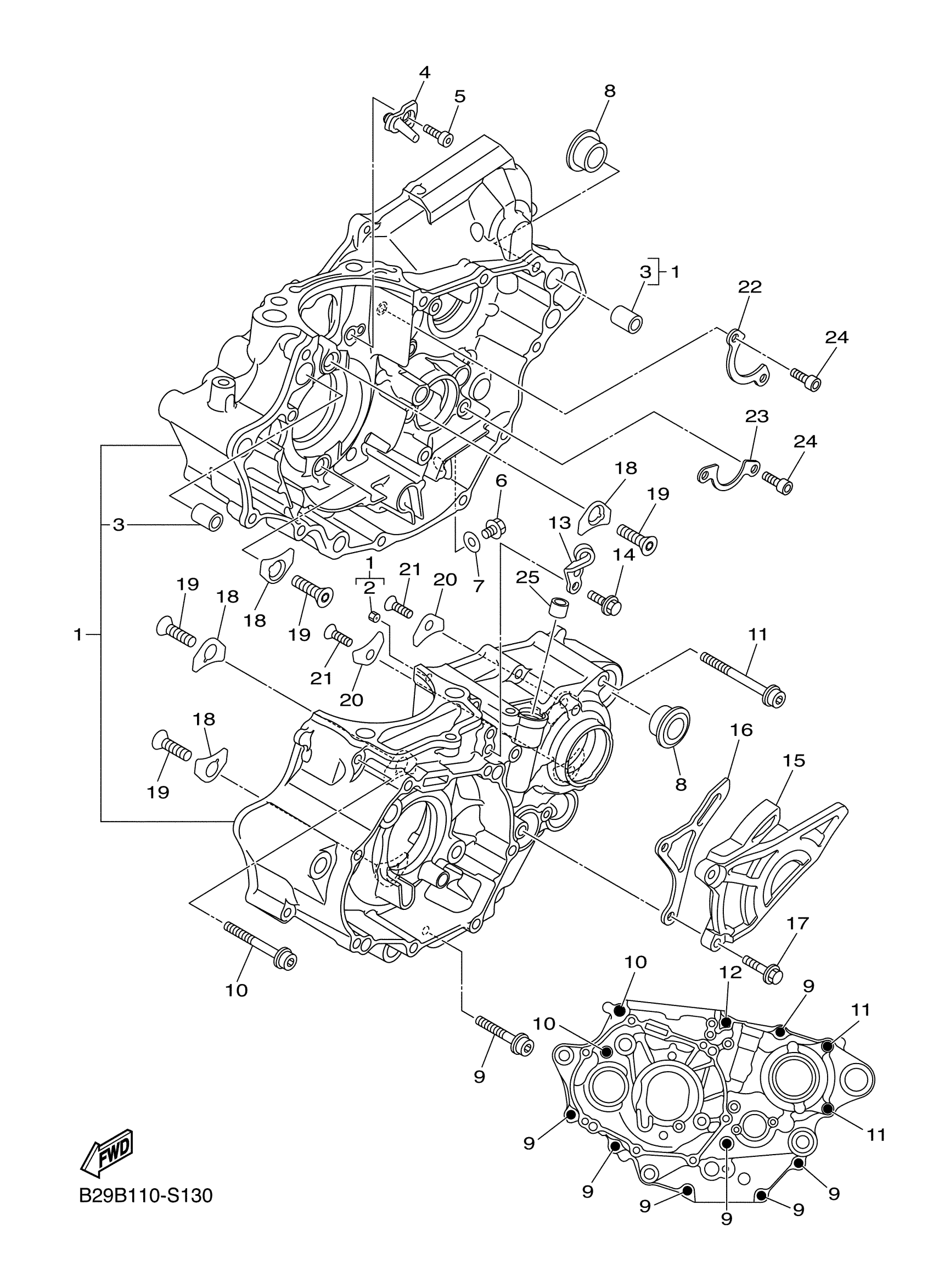

Find the part on the Crankcase diagram for your 2018 Yamaha WR250F (WR250FJ), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2018 Yamaha WR250F (WR250FJ) Crankcase Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CRANKCASE ASSY

1SM-15100-29-00

1
Out of stock

2

NOZZLE 1

1SM-15138-00-00

1
Out of stock

3

PIN, DOWEL

99530-14016-00

1

$3.20

In stock

4

NOZZLE 3

1SM-15155-10-00

1

$25.88

In stock

5

BOLT(47X)

91312-05012-00

1

$2.46

In stock

6

BOLT, FLANGE

95022-10016-00

1

$6.28

In stock

7

GASKET

90430-10188-00

1

$5.98

In stock

8

COLLAR

90387-17015-00

1
Out of stock

9

BOLT, HEXAGON SOCKET HEAD

90110-06391-00

1

$1.78

In stock

10

BOLT, HEXAGON SOCKET HEAD

90110-06363-00

1

$2.52

In stock

11

BOLT, HEXAGON SOCKET HEAD

90110-06392-00

1

$3.15

In stock

12

BOLT, SOCKET

91317-06075-00

1
Out of stock

13

HOLDER, CLUTCH CABLE

1SL-15441-00-00

1

$10.22

In stock

14

BOLT, FLANGE

90105-06100-00

1

$5.58

In stock

15

COVER, CRANKCASE 2

1SL-15421-00-00

1

$14.25

In stock

16

GUIDE, CHAIN

1SL-17466-00-00

—

$14.68

In stock

17

BOLT, FLANGE

90105-06189-00

—

$6.17

In stock

18

PLATE, BEARING COVER

18P-15383-00-00

—

$6.72

In stock

19

SCREW, COUNTERSUNK

90151-08008-00

—

$1.78

In stock

20

PLATE, BEARING COVER

4JT-15381-01-00

—
Out of stock

21

SCREW, COUNTERSUNK

90151-06052-00

—

$6.38

In stock

22

PLATE, BEARING COVER

1SM-15388-00-00

—
Out of stock

23

PLATE, STOPPER 2

1SL-18562-00-00

—

$5.74

In stock

24

BOLT,SOCKET

91317-06012-00

—

$6.17

In stock

25

BUSH, BIMETAL FORMED

90384-06003-00

—
Out of stock
← Camshaft Chain Crankcase Cover 1 →
