2012 Yamaha WR250F (WR250FB) Front Fork Diagram

← All diagrams

Find the part on the Front Fork diagram for your 2012 Yamaha WR250F (WR250FB), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

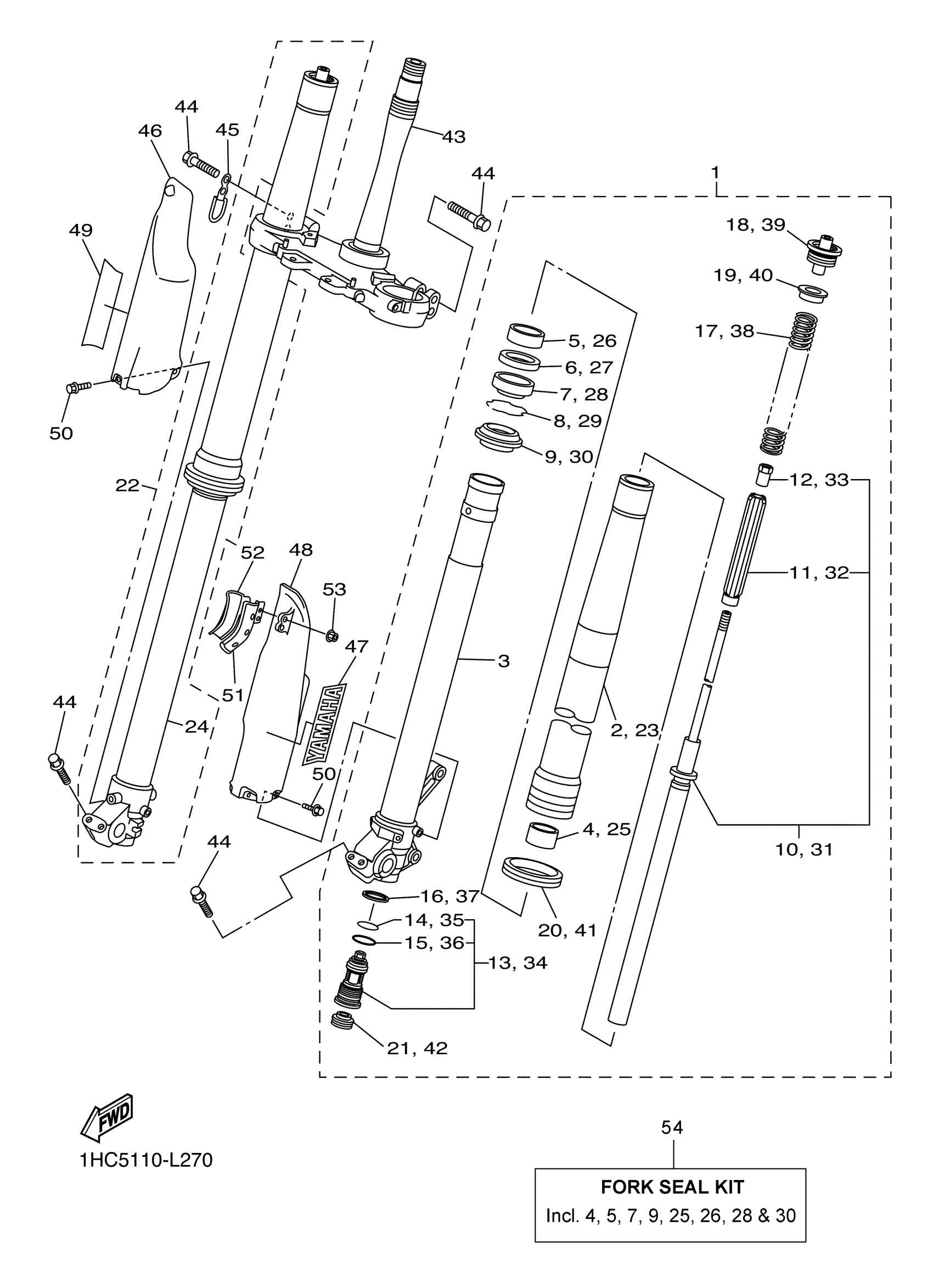

2012 Yamaha WR250F (WR250FB) Front Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FORK ASSY (L.H)

5UM-23102-E2-00

—
Out of stock

2

TUBE, OUTER (RIGHT)

5TJ-23136-C0-00

—
Out of stock

3

INNER TUBE COMP.2

5TJ-23120-C1-00

—
Out of stock

4

PISTON, FRONT FORK

5XE-23171-L0-00

1

$20.69

In stock

5

METAL, SLIDE 1

5XE-23125-L0-00

1

$21.00

In stock

6

WASHER, OIL SEAL

5XE-23146-L0-00

—
Out of stock

7

OIL SEAL

1C3-23145-L0-00

1
Out of stock

8

RING, SNAP

5XE-23153-L0-00

1

$6.43

In stock

9

SEAL, DUST

5XE-23144-L0-00

1

$19.28

In stock

10

CYLINDER COMP., FRONT FORK

5UM-23170-E0-00

1
Out of stock

11

SEAT, SPRING UPPER

5XE-23142-L0-00

1
Out of stock

12

NUT, SPECIAL

5XE-23393-L0-00

—
Out of stock

13

VALVE COMP.

5TJ-2316A-E0-00

—
Out of stock

14

O-RING

5NY-23188-L0-00

1
Out of stock

15

O-RING

5NY-23147-L0-00

1
Out of stock

16

GASKET

4SS-23158-L0-00

—
Out of stock

17

SPRING, FRONT FORK

5TJ-23141-40-00

—
Out of stock

18

BOLT, CAP

5XE-23111-L0-00

—
Out of stock

19

GUIDE, SPRING

5XE-23117-L0-00

—
Out of stock

20

PROTECTER GUIDE COMP., 1

1C3-2314F-M0-00

—
Out of stock

21

PLUG

3JD-2312G-L0-00

—
Out of stock

22

FRONT FORK ASSY (R.H)

5UM-23103-E2-00

—
Out of stock

23

TUBE, OUTER (RIGHT)

5TJ-23136-C0-00

—
Out of stock

24

INNER TUBE COMP.1

5TJ-23110-C1-00

—
Out of stock

25

PISTON, FRONT FORK

5XE-23171-L0-00

1

$20.69

In stock

26

METAL, SLIDE 1

5XE-23125-L0-00

1

$21.00

In stock

27

WASHER, OIL SEAL

5XE-23146-L0-00

—
Out of stock

28

OIL SEAL

1C3-23145-L0-00

1
Out of stock

29

RING, SNAP

5XE-23153-L0-00

1

$6.43

In stock

30

SEAL, DUST

5XE-23144-L0-00

1

$19.28

In stock

31

CYLINDER COMP., FRONT FORK

5UM-23170-E0-00

1
Out of stock

32

SEAT, SPRING UPPER

5XE-23142-L0-00

1
Out of stock

33

NUT, SPECIAL

5XE-23393-L0-00

—
Out of stock

34

VALVE COMP.

5TJ-2316A-E0-00

—
Out of stock

35

O-RING

5NY-23188-L0-00

1
Out of stock

36

O-RING

5NY-23147-L0-00

1
Out of stock

37

GASKET

4SS-23158-L0-00

—
Out of stock

38

SPRING, FRONT FORK

5TJ-23141-40-00

—
Out of stock

39

BOLT, CAP

5XE-23111-L0-00

—
Out of stock

40

GUIDE, SPRING

5XE-23117-L0-00

—
Out of stock

41

PROTECTER GUIDE COMP., 1

1C3-2314F-M0-00

—
Out of stock

42

PLUG

3JD-2312G-L0-00

—
Out of stock

43

UNDER BRACKET COMP.

5UM-23340-L1-00

—
Out of stock

44

BOLT, FLANGE

90105-08134-00

—
Out of stock

45

GUIDE

5TJ-23525-C0-00

—
Out of stock

46

PROTECTOR 2

5TJ-2315J-C0-00

—
Out of stock

47

EMBLEM, YAMAHA

4XL-2153A-11-00

—
Out of stock

48

PROTECTOR 1

1C3-2315H-10-00

—

$16.92

In stock

49

EMBLEM, YAMAHA

4XL-2153A-11-00

—
Out of stock

50

BOLT 2

3SP-23356-L0-00

—

$5.19

In stock

51

CLAMP

5XC-23466-L0-00

—
Out of stock

52

CLAMP

5XC-23467-L0-00

—
Out of stock

53

NUT, FLANGE

95702-06500-00

—

$1.98

In stock

54

FORK SEAL KIT (TWO FORKS)

1C3-W003B-00-00

—
Out of stock
