FRONT FORK

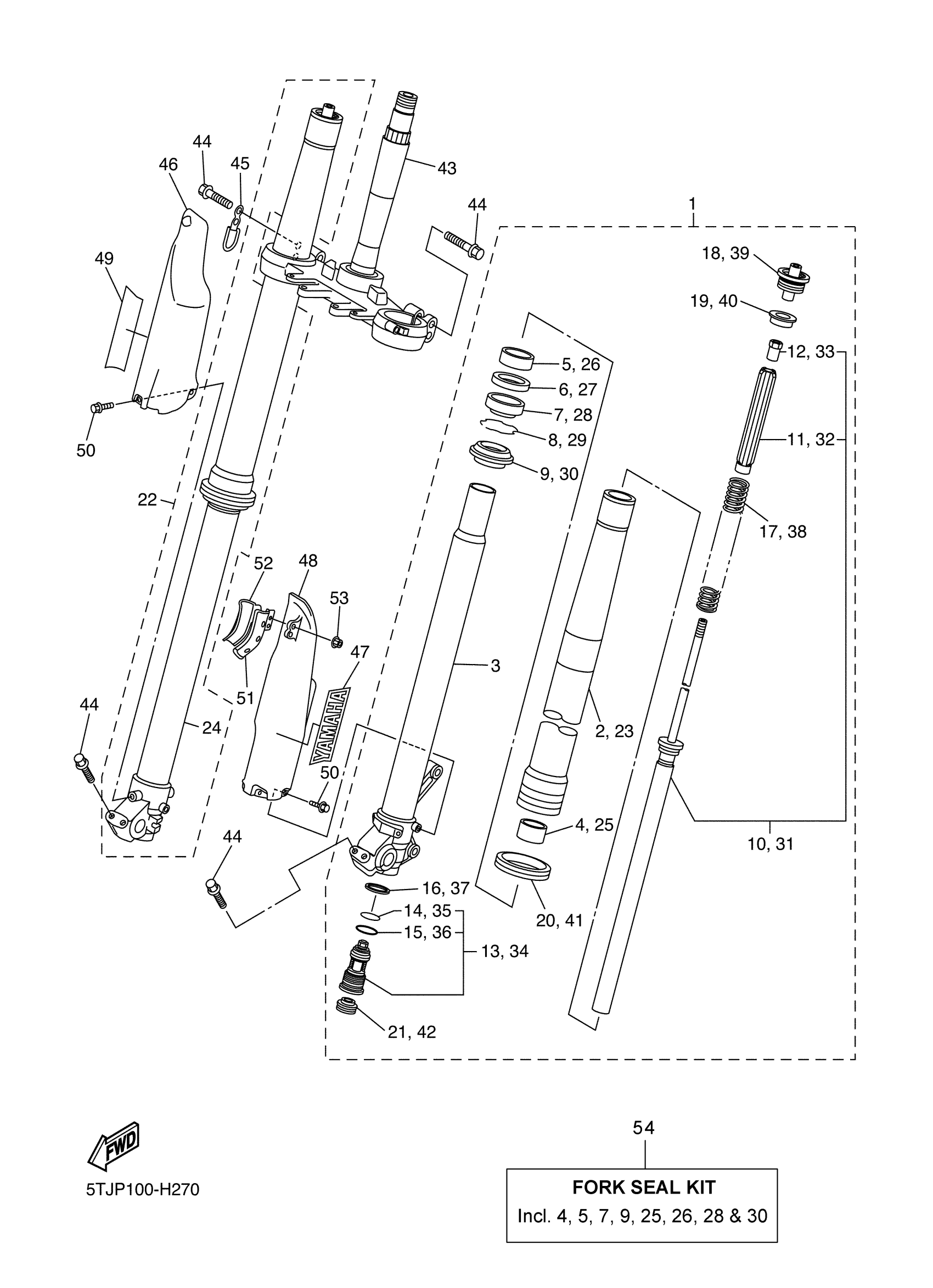

2011 Yamaha WR250F (WR250FA) Front Fork Diagram
Find the part on the Front Fork diagram for your 2011 Yamaha WR250F (WR250FA), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.
#
1
FRONT FORK ASSY (L.H)
5UM-23102-E0-00
2
TUBE, OUTER (RIGHT)
5TJ-23136-C0-00
3
INNER TUBE COMP.2
5TJ-23120-C1-00
6
WASHER, OIL SEAL
5XE-23146-L0-00
7
OIL SEAL
1C3-23145-L0-00
10
CYLINDER COMP., FRONT FORK
5UM-23170-E0-00
11
SEAT, SPRING UPPER
5XE-23142-L0-00
12
NUT, SPECIAL
5XE-23393-L0-00
13
VALVE COMP.
5TJ-2316A-E0-00
14
O-RING
5NY-23188-L0-00
15
O-RING
5NY-23147-L0-00
16
GASKET
4SS-23158-L0-00
17
SPRING, FRONT FORK
5TJ-23141-40-00
18
BOLT, CAP
5XE-23111-L0-00
19
GUIDE, SPRING
5XE-23117-L0-00
20
PROTECTER GUIDE COMP., 1
1C3-2314F-M0-00
21
PLUG
3JD-2312G-L0-00
22
FRONT FORK ASSY (R.H)
5UM-23103-E2-00
23
TUBE, OUTER (RIGHT)
5TJ-23136-C0-00
24
INNER TUBE COMP.1
5TJ-23110-C1-00
27
WASHER, OIL SEAL
5XE-23146-L0-00
28
OIL SEAL
1C3-23145-L0-00
31
CYLINDER COMP., FRONT FORK
5UM-23170-E0-00
32
SEAT, SPRING UPPER
5XE-23142-L0-00
33
NUT, SPECIAL
5XE-23393-L0-00
34
VALVE COMP.
5TJ-2316A-E0-00
35
O-RING
5NY-23188-L0-00
36
O-RING
5NY-23147-L0-00
37
GASKET
4SS-23158-L0-00
38
SPRING, FRONT FORK
5TJ-23141-40-00
39
BOLT, CAP
5XE-23111-L0-00
40
GUIDE, SPRING
5XE-23117-L0-00
41
PROTECTER GUIDE COMP., 1
1C3-2314F-M0-00
42
PLUG
3JD-2312G-L0-00
43
UNDER BRACKET COMP.
5UM-23340-L0-00
44
BOLT, FLANGE
90105-08134-00
45
GUIDE
5TJ-23525-C0-00
46
PROTECTOR 2
5TJ-2315J-C0-00
47
EMBLEM, YAMAHA
4XL-2153A-11-00
49
EMBLEM, YAMAHA
4XL-2153A-11-00
51
CLAMP
5XC-23466-L0-00
52
CLAMP
5XC-23467-L0-00
54
FORK SEAL KIT (TWO FORKS)
1C3-W003B-00-00
