2011 Yamaha WR250F (WR250FA) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2011 Yamaha WR250F (WR250FA), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

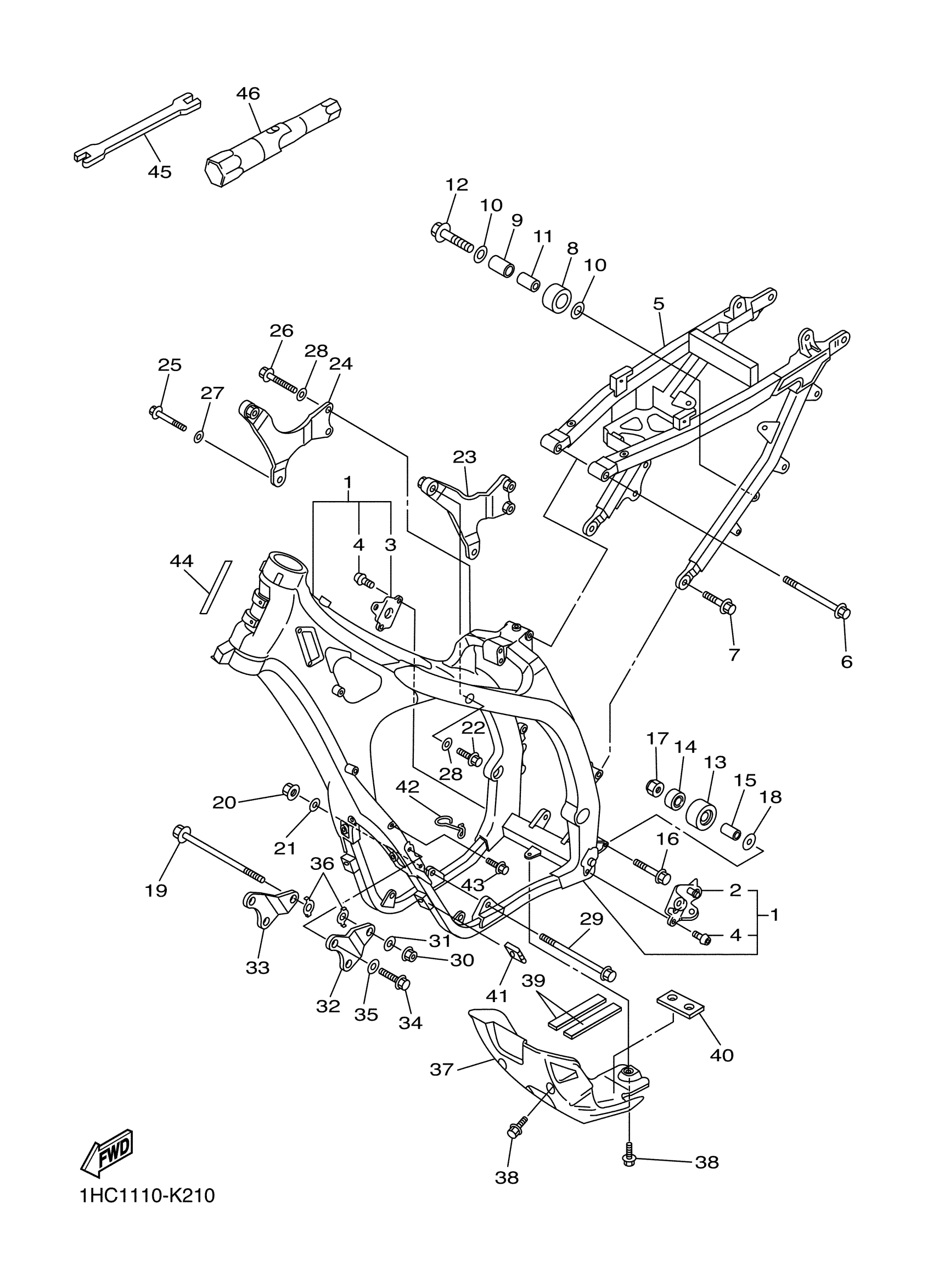

2011 Yamaha WR250F (WR250FA) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

5UM-21101-E0-00

1
Out of stock

2

BRACKET, FOOTREST

5UM-21447-E0-00

—
Out of stock

3

BRACKET, FOOTREST

1C3-21448-10-00

1

$31.54

In stock

4

SCREW

90149-10033-00

1

$5.45

In stock

5

REAR FRAME COMP.

5UM-21190-E0-00

—
Out of stock

6

BOLT, FLANGE

90105-08156-00

1
Out of stock

7

BOLT, WASHER BASED(36Y)

90105-08307-00

1

$6.29

In stock

8

TENSIONER

30X-22178-00-00

1
Out of stock

9

BUSH

4V4-22184-00-00

1

$3.57

In stock

10

WASHER, PLATE

90201-08045-00

1

$4.60

In stock

11

COLLAR

90387-08041-00

1

$6.52

In stock

12

BOLT, FLANGE(4KG)

95024-08040-00

1

$6.17

In stock

13

TENSIONER

3JD-22178-20-00

1

$37.74

In stock

14

BEARING (3X3)

93300-60804-00

1

$11.18

In stock

15

COLLAR(1NL)

90387-086N4-00

1

$8.31

In stock

16

BOLT, FLANGE

90105-08133-00

—
Out of stock

17

NUT, U

95617-08100-00

—

$6.78

In stock

18

WASHER, PLATE

90201-08043-00

—

$5.77

In stock

19

BOLT, FLANGE

90105-10174-00

—

$9.02

In stock

20

NUT(4KG)

90179-10658-00

—

$7.49

In stock

21

WASHER, PLATE

90201-10045-00

—

$6.17

In stock

22

BOLT, FLANGE

90105-08150-00

—

$4.14

In stock

23

BRACKET, REAR UPPER 1

5UM-21425-E0-00

—
Out of stock

24

BRACKET, REAR UPPER 2

5UM-21426-E0-00

—
Out of stock

25

BOLT, FLANGE

90105-10191-00

—
Out of stock

26

BOLT, FLANGE

90105-08147-00

—
Out of stock

27

WASHER, PLATE

90201-10045-00

—

$6.17

In stock

28

. WASHER

92902-08200-00

1
Out of stock

29

BOLT, FLANGE

90105-10176-00

—

$9.58

In stock

30

NUT(4KG)

90179-10658-00

—

$7.49

In stock

31

WASHER, PLATE

90201-10045-00

—

$6.17

In stock

32

BRACKET, FRONT LOWER 1

5UM-21417-E0-00

—
Out of stock

33

BRACKET, FRONT LOWER 2

5UM-21418-E0-00

—
Out of stock

34

BOLT, FLANGE

90105-08143-00

—

$5.69

In stock

35

. WASHER

92902-08200-00

1
Out of stock

36

PLATE, PATCH

5XC-21456-90-00

—
Out of stock

37

GUARD, ENGINE 1

5UM-2147A-E0-00

—
Out of stock

38

BOLT, WITH WASHER

90119-06166-00

—

$4.80

In stock

39

DAMPER 2

5UM-21486-E0-00

—
Out of stock

40

DAMPER, RUBBER 1

5UM-21485-E1-00

—
Out of stock

41

PLATE, PATCH

5UM-21455-E0-00

—
Out of stock

42

GUIDE, CABLE

5XC-21288-90-00

—
Out of stock

43

BOLT, FLANGE

90105-05014-00

—

$2.23

In stock

44

SEAL

5UM-21268-E0-00

—
Out of stock

45

WRENCH, HEXAGON

5ET-28166-10-00

—

$28.32

In stock

46

BOX, SPARK PLUG

5TA-2814F-00-00

—
Out of stock
