1989 Yamaha Wave Jammer (WJ500F) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 1989 Yamaha Wave Jammer (WJ500F), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

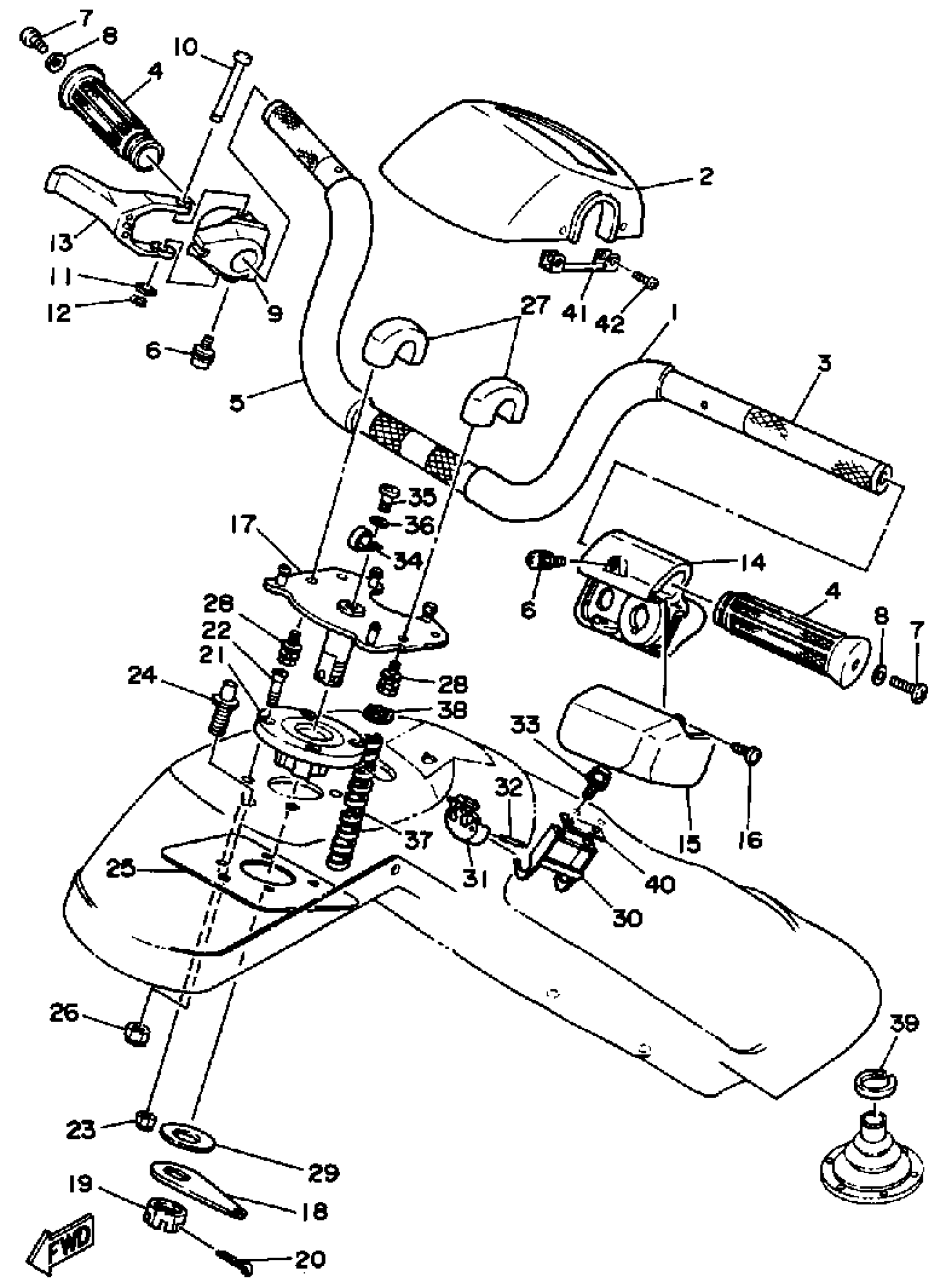

1989 Yamaha Wave Jammer (WJ500F) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

PROTECTOR TUBE LH

EU0-61489-11-00

1
Out of stock

2

PAD, STEERING SET

99999-01924-00

1
Out of stock

3

HANDLE

EW3-61552-00-00

1
Out of stock

4

GRIP, handle

EU0-26241-30-00

1
Out of stock

5

PROTECTOR TUBE RH

EU0-61489-21-00

1
Out of stock

6

SCREW, WITH WASHER

90159-05900-00

1

$2.26

In stock

7

SCREW, PAN HEAD

98580-05020-00

1

$1.39

In stock

8

WASHER, PLATE

90201-05015-00

1

$6.29

In stock

9

BRACKET

99999-01989-00

1
Out of stock

10

PIN

EU0-61522-01-00

1
Out of stock

11

YBS66-6 WASHER, PLAIN

92990-06200-00

1

$0.78

In stock

12

CIRCLIP (EU0)

99080-04600-00

1

$1.67

In stock

13

LEVER, THROTTLE

81E-42138-00-00

1
Out of stock

14

BRACKET

EU0-68196-00-00

1
Out of stock

15

BRACKET

EU0-68196-30-00

1
Out of stock

16

SCREW, TAPPING (97780-40108-00)

97780-40508-00

1
Out of stock

17

COLUMN, STEERING

EW3-61541-00-00

1
Out of stock

18

PLATE, STEERING

EW3-61596-00-00

1
Out of stock

19

LOCK, NUT

EW3-61425-00-00

1
Out of stock

20

PIN, COTTER (AM5)

91490-30045-00

—
Out of stock

21

BEARING COLUMN

EW3-61417-00-00

1
Out of stock

22

SCREW, FLAT HEAD

98780-06530-00

—

$4.02

In stock

23

NUT, FLANGE

95780-06300-00

1

$7.69

In stock

24

PIN, STOPPER

EU0-61314-00-00

1

$35.99

In stock

25

WASHER, BEARING

EW3-61331-00-00

1
Out of stock

26

NUT, FLANGE

95780-10300-00

1

$10.68

In stock

27

HOLDER, HANDLE

EW3-61434-00-00

1
Out of stock

28

BOLT, W/WASHER (EW3)

90119-06910-00

1
Out of stock

29

BEARING 2

EW3-61577-00-00

1
Out of stock

30

STOPPER, CABLE

EW3-61467-00-00

1
Out of stock

31

CLAMP, CABLE

6E5-48538-00-00

1

$41.52

In stock

32

PIN, SPRING

91690-30012-00

1

$5.04

In stock

33

BOLT, WITH WASHER

90119-06926-00

1
Out of stock

34

CLIP, NYLON 17

90600-91728-00

1

$5.54

In stock

35

SCREW,PAN HEAD (646)

98580-05012-00

—

$5.60

In stock

36

. WASHER, PLAIN

92990-05200-00

1

$5.08

In stock

37

SPI-LAP 11

90699-36100-00

1
Out of stock

38

BAND (EU0)

90601-20009-00

1

$6.46

In stock

39

PACKING, STEERING COLUMN

EU0-61469-00-00

1
Out of stock

40

MAT 5

EW3-67593-60-00

1
Out of stock

41

PLATE, STEERING PAD

EW3-61422-30-00

1
Out of stock

42

SCREW

90149-04940-00

1
Out of stock
