1990 Yamaha Wave Jammer (WJ500D) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 1990 Yamaha Wave Jammer (WJ500D), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

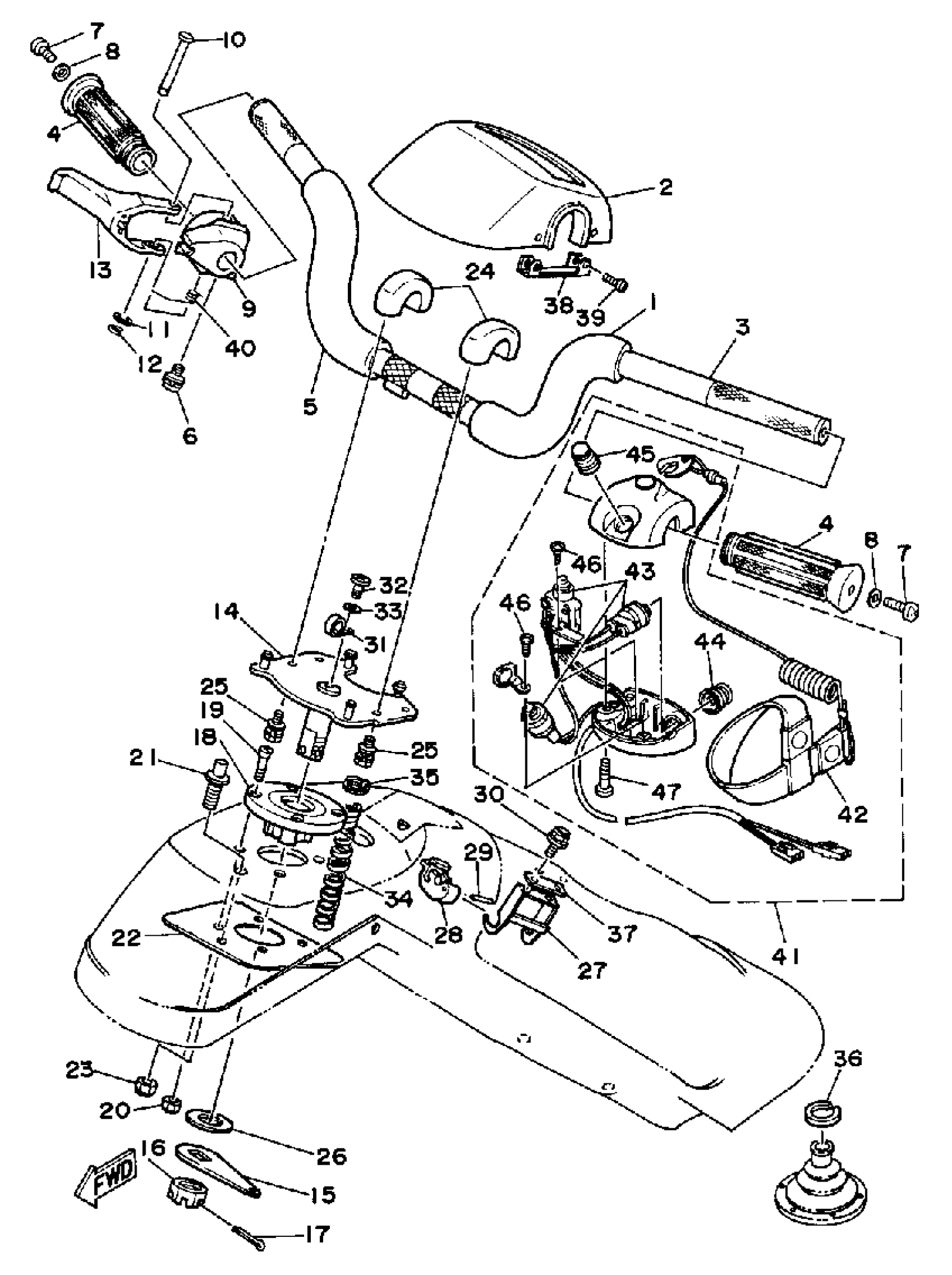

1990 Yamaha Wave Jammer (WJ500D) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

PROTECTOR TUBE LH

EU0-61489-11-00

1
Out of stock

2

PAD, STEERING

EW3-61421-32-00

1
Out of stock

3

HANDLE

FJ1-61552-00-00

1
Out of stock

4

GRIP, HANDLE

EU0-26241-01-00

1

$27.49

In stock

5

PROTECTOR TUBE RH

EU0-61489-21-00

1
Out of stock

6

SCREW, WITH WASHER

90159-05900-00

1

$2.26

In stock

7

SCREW, PAN HEAD

98580-05020-00

1

$1.39

In stock

8

WASHER, PLATE

90201-05015-00

1

$6.29

In stock

9

BRACKET

EU0-67254-01-00

1
Out of stock

10

PIN

EU0-61522-01-00

1
Out of stock

11

YBS66-6 WASHER, PLAIN

92990-06200-00

1

$0.78

In stock

12

CIRCLIP (EU0)

99080-04600-00

1

$1.67

In stock

13

LEVER, THROTTLE

81E-42138-00-00

1
Out of stock

14

COLUMN, STEERING

EW3-61541-00-00

1
Out of stock

15

PLATE, STEERING

EW3-61596-00-00

1
Out of stock

16

LOCK, NUT

EW3-61425-00-00

1
Out of stock

17

PIN, COTTER (AM5)

91490-30045-00

—
Out of stock

18

BEARING COLUMN

EW3-61417-00-00

1
Out of stock

19

SCREW, FLAT HEAD

98780-06530-00

—

$4.02

In stock

20

NUT, FLANGE

95780-06300-00

1

$7.69

In stock

21

PIN, STOPPER

EU0-61314-00-00

1

$35.99

In stock

22

WASHER, BEARING

EW3-61331-00-00

1
Out of stock

23

NUT, FLANGE

95780-10300-00

1

$10.68

In stock

24

HOLDER, HANDLE

EW3-61434-00-00

1
Out of stock

25

BOLT, W/WASHER (EW3)

90119-06910-00

1
Out of stock

26

BEARING 2

EW3-61577-00-00

1
Out of stock

27

STOPPER, CABLE

EW3-61467-00-00

1
Out of stock

28

CLAMP, CABLE

6E5-48538-00-00

1

$41.52

In stock

29

PIN, SPRING

91690-30012-00

1

$5.04

In stock

30

BOLT, WITH WASHER

90119-06926-00

1
Out of stock

31

CLIP, NYLON 17

90600-91728-00

1

$5.54

In stock

32

SCREW,PAN HEAD (646)

98580-05012-00

—

$5.60

In stock

33

. WASHER, PLAIN

92990-05200-00

1

$5.08

In stock

34

SPI-LAP 11

90699-36100-00

1
Out of stock

35

BAND (EU0)

90601-20009-00

1

$6.46

In stock

36

PACKING, STEERING COLUMN

EU0-61469-00-00

1
Out of stock

37

MAT 5

EW3-67593-60-00

1
Out of stock

38

PLATE, STEERING PAD

EW3-61422-30-00

1
Out of stock

39

SCREW

90149-04940-00

1
Out of stock

40

SPRING

EU0-67256-00-00

1
Out of stock

41

SWITCH BOX ASSY

GA7-68310-01-00

1

$201.36

In stock

42

. LANYARD, STOP SWITCH

EW2-68348-00-00

1

$25.35

In stock

43

SWITCH BOX ASSY

GA7-68310-01-00

1

$201.36

In stock

44

. STOP BUTTON COMP

FK7-68312-02-00

1

$12.46

In stock

45

. START BUTTON COMP

FK7-68313-02-00

1

$10.68

In stock

46

SCREW, PAN HEAD (J10)

98580-03008-00

—

$2.23

In stock

47

SCREW, PANHEAD (A93)

98580-05525-00

—

$1.54

In stock
