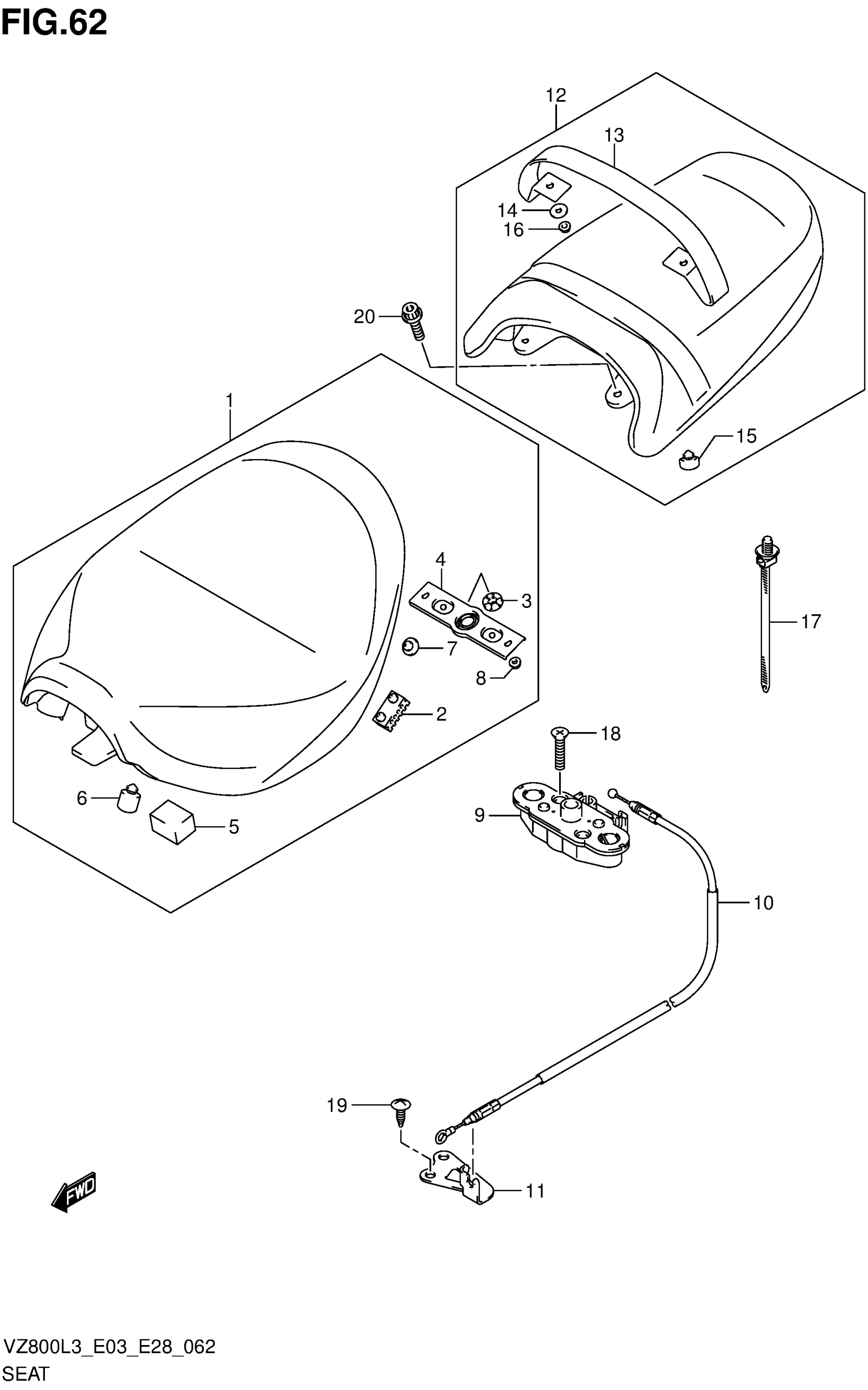

Suzuki VZ800L3 (2013) SEAT Diagram

#

Description
Price

1

SEAT ASSY(BLACK This part replaces 45100-39G30-48H.

45100-39G32-48H

Unavailable

2

CUSHION, SEAT MOUNT

45149-31300

Unavailable

3

CUSHION, SEAT LOCK STRIKER

45213-13601

Unavailable

4

STRIKER, SEAT LOCK

45215-26F00

Unavailable

5

CUSHION, BATTERY

45255-15500

Unavailable

6

CUSHION

09321-10034

Unavailable

7

CUSHION

09329-10001

$2.56

8

NUT

08316-1006A

Unavailable

9

BRACKET, SEAT SUPP

45220-47H00

Unavailable

10

CABLE, SEAT LOCK

45280-39G00

Unavailable

11

GUIDE, SEAT LOCK CABLE

45288-39G00

Unavailable

12

SEAT ASSY,PILLI This part replaces 45300-39G30-48H.

45300-39G31-48H

Unavailable

13

BAND, SEAT PILLION (BLACK)

45380-39G30-48H

Unavailable

14

.WASHER (6.5X20X1.6)

09160-06088

$1.80

15

CUSHION (11.5X22X20)

09321-10002

Unavailable

16

NUT

08316-1006A

Unavailable

17

CLAMP (L:154)

09407-17403

Unavailable

18

SCREW

02122-0630A

Unavailable

19

SCREW

03541-0516A

Unavailable

20

BOLT

07120-0616A

Unavailable
