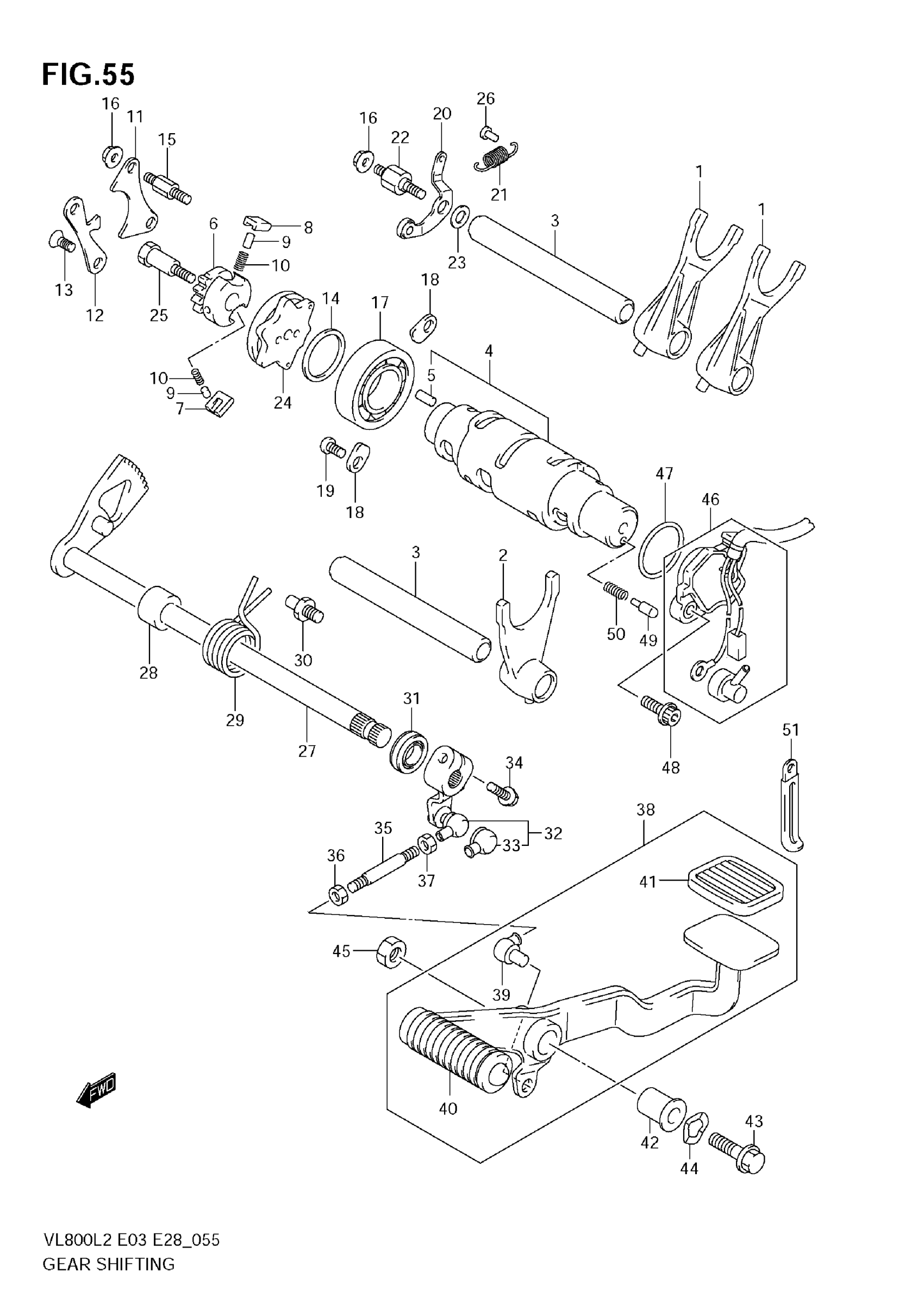

Suzuki VZ800L2 (2012) GEAR SHIFTING Diagram

#

Description
Price

1

FORK, GEAR SHIFTING NO.1

25211-38A10

Unavailable

2

FORK, GEAR SHIFTING NO.2

25221-38A10

Unavailable

3

SHAFT, GEAR SHIFTING FORK

25411-38A00

Unavailable

4

CAM, GEAR SHIFTING

25310-41F00

Unavailable

5

PIN (4X13.8)

04221-04089

Unavailable

6

GEAR, GEAR SHIFT CAM DRIVEN

25322-31310

Unavailable

7

PAWL, GEAR SHIFT NO.1

25323-34201

Unavailable

8

PAWL, GEAR SHIFT NO.2

25324-34201

Unavailable

9

PIN (5X8)

09261-05003

Unavailable

10

SPRING

09440-04003

Unavailable

11

LIFTER, PAWL

25331-38A00

Unavailable

12

GUIDE, CAM

25341-38A00

Unavailable

13

SCREW (6X12)

09126-06011

Unavailable

14

WASHER (25X32X3)

09160-25059

Unavailable

15

BOSS, SHIFT PAWL LIFTER

25332-38A10

Unavailable

16

NUT

08316-1006A

Unavailable

17

BEARING (25X47X8)

09262-25006

Unavailable

18

RETAINER, BEARING

24741-21A00

Unavailable

19

SCREW (6X12)

09125-06122

Unavailable

20

STOPPER, CAM

25350-38A00

Unavailable

21

SPRING

09443-09027

Unavailable

22

SUPPORT, CAM STOPPER

25355-38A10

Unavailable

23

WASHER

08211-06141

Unavailable

24

PLATE, STOPPER

25380-38A02

Unavailable

25

PIN, SHIFT CAM

25312-38A00

Unavailable

26

RIVET

09223-04004

Unavailable

27

SHAFT, GEAR SHIFTING

25510-38A00

Unavailable

28

SPACER (12X20X15.3)

09180-12068

Unavailable

29

SPRING

09444-26013

Unavailable

30

STOPPER, ARM

25671-01011

Unavailable

31

OIL SEAL (12X22X9)

09285-12006

Unavailable

32

ARM,GEAR SHIFT LINK This part replaces 25520-38B00.

25520-38B01

Unavailable

33

.COVER, DUST This part replaces 25526-47000.

25526-47001

Unavailable

34

BOLT

01547-0620A

Unavailable

35

ROD, GEAR SHIFT LINK

25525-41F00

Unavailable

36

NUT

09140-06011

Unavailable

37

.NUT

08310-00067

Unavailable

38

LEVER ASSY,GEAR SHIFT This part replaces 25600-41F20.

25600-41F21

Unavailable

39

.COVER, DUST This part replaces 25526-47000.

25526-47001

Unavailable

40

RUBBER, GEAR, FR

25652-10F00

Unavailable

41

RUBBER, GEAR, RR

43151-01400

Unavailable

42

SPACER, GEAR SHIFT LEVER

25617-41F00

Unavailable

43

BOLT (10X40)

09103-10300

Unavailable

44

WASHER

09164-18009

Unavailable

45

NUT

08310-0010B

Unavailable

46

BASE ASSY, GEAR SHIFT TERM

37730-41F02

Unavailable

47

O RING (D:2.4,ID:26.2)

09280-26005

Unavailable

48

BOLT

07120-0516A

Unavailable

49

PIN (5X15.5)

09209-05011

Unavailable

50

SPRING

09440-04010

Unavailable

51

CLAMP(L:80) This part replaces 09404-06433.

09404-06036

Unavailable
