ELECTRICAL (VL800C E33)

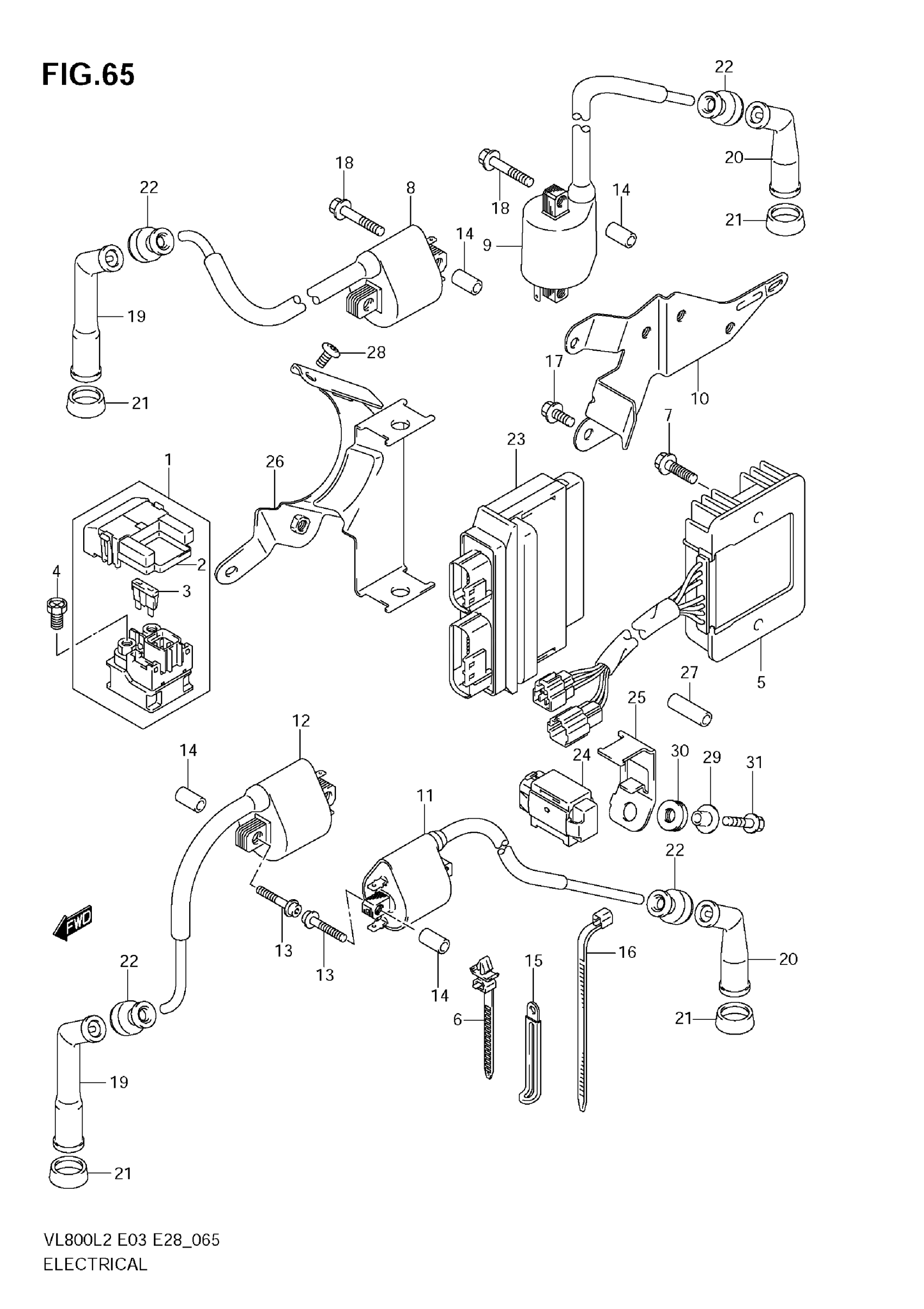

Suzuki VZ800L2 (2012) ELECTRICAL (VL800C E33) Diagram
#
1
RELAY ASSY,STARTING MOTOR This part replaces 31800-21E20.
31800-21E30
Unavailable
2
COVER
31861-47E00
Unavailable
3
FUSE (30A)
09481-30101
Unavailable
4
SCREW (6X8)
09128-06013
Unavailable
5
RECTIFIER ASSY This part replaces 32800-41F11.
32800-47H00
Unavailable
6
CLAMP (L:90)
09407-11402
Unavailable
7
BOLT
02162-0620B
Unavailable
8
COIL ASSY, IGNITION REAR
33410-39G00
Unavailable
9
COIL ASSY, IGNITION REAR | FOR RS
33410-39G10
Unavailable
10
BRACKET, IGNITION COIL REAR
33414-39G00
Unavailable
11
COIL ASSY, IGNITION FRONT | FOR FS
33420-39G00
Unavailable
12
COIL ASSY,IGNITION This part replaces 33420-41F10.
33420-41F11
Unavailable
13
BOLT (5X35)
09106-05033
Unavailable
14
SPACER (6.4X10X18)
09180-06195
Unavailable
15
CLAMP(L:80) This part replaces 09404-06433.
09404-06036
Unavailable
16
CLAMP (L:190)
09407-19401
Unavailable
17
BOLT
01547-0610A
Unavailable
18
BOLT
01547-0635A
Unavailable
19
CAP ASSY, SPARK PLUG (CENTER)
33510-11410
Unavailable
20
CAP ASSY, SPARK PLUG (SIDE)
33510-38B00
Unavailable
21
SEAL, SPARK PLUG
33541-47D00
Unavailable
22
SEAL,HIGH TENSION CORD (SIDE)
33542-38B00
Unavailable
23
CONTROL UNIT, FI
32920-39GJ0
Unavailable
24
SENSOR ASSY,FUEL CUT
33960-06G10
Unavailable
25
BRACKET, FUEL CUT SENSOR
33961-41F00
Unavailable
26
BRACKET, FI CONTROLLER UNIT
44880-43H00
Unavailable
27
HOSE,5X10X600 | CUT AS REQUIRED L:10 This part replaces 09352-50823-600.
44421-13ER0
Unavailable
28
SCREW (6X12)
09139-06108
Unavailable
29
SPACER (6.2X8.4X6.9)
09180-06325
Unavailable
30
CUSHION (8X18X5.8) This part replaces 09320-06017.
09320-08516
Unavailable
31
BOLT
01547-0616A
Unavailable
