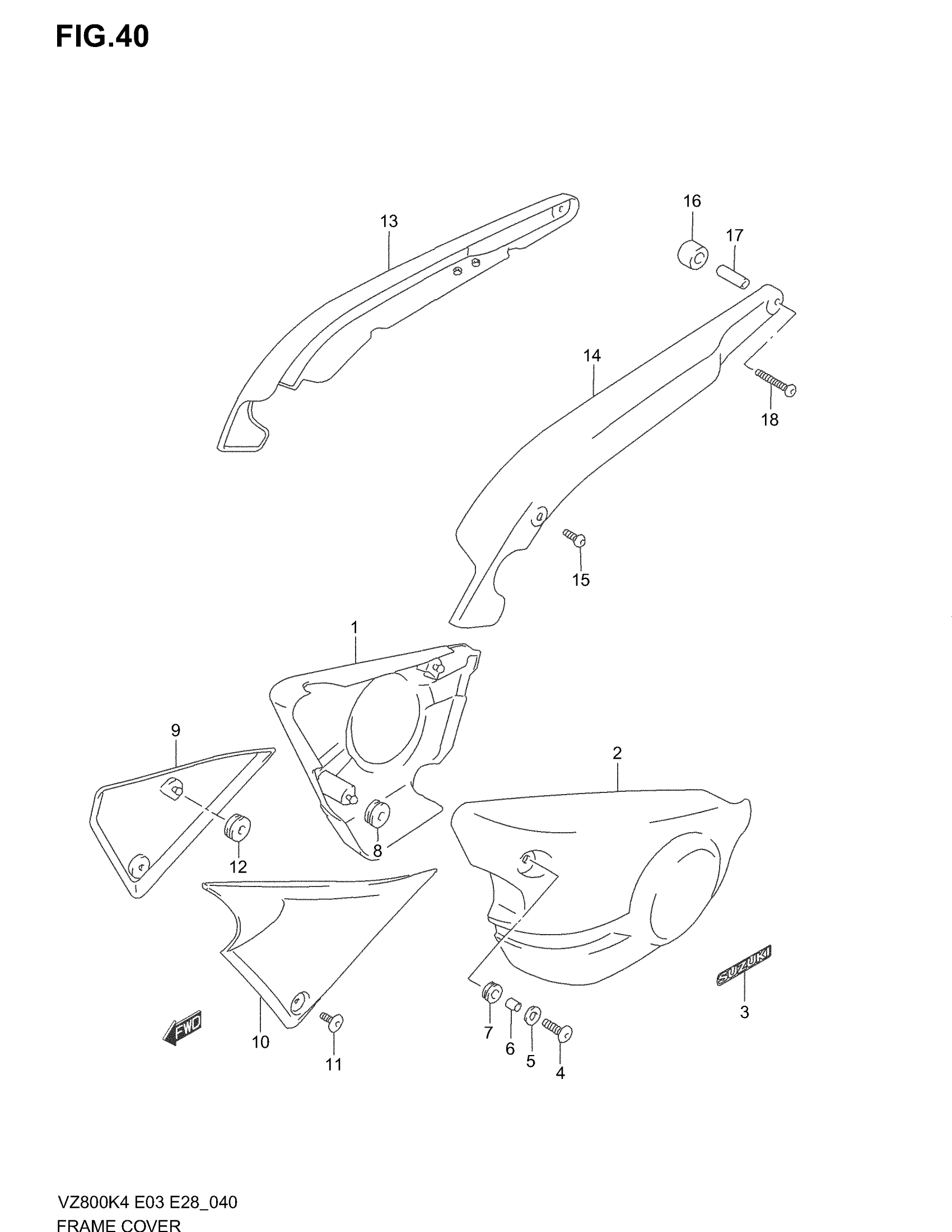

Suzuki VZ800 (2004) FRAME COVER Diagram

#

Description
Price

1

COVER, FRAME RH (BLACK) | E3,E28

47110-48E30-YAY

Unavailable

1

COVER, FRAME RH (BLUE) | E3,E28

47110-48E30-YBB

Unavailable

1

COVER, FRAME RH (BLACK) | E33

47110-48E40-YAY

Unavailable

1

COVER, FRAME RH (BLUE) | E33

47110-48E40-YBB

Unavailable

2

COVER, FRAME LH (BLACK)

47210-48E30-YAY

Unavailable

2

COVER, FRAME LH (BLUE) | Includes Item(s) 3 - 3

47210-48E30-YBB

Unavailable

3

EMBLEM | FOR YAY

68171-26F00-ACV

Unavailable

3

EMBLEM | FOR YBB

68171-26F00-ALN

Unavailable

4

SCREW (6X16)

09139-06030

Unavailable

5

WASHER (6.5X18X1.0)

09160-06028

Unavailable

6

SPACER (6.5X9X9)

09180-06263

Unavailable

7

CUSHION

09320-09016

Unavailable

8

CUSHION

09320-08018

Unavailable

9

COVER, FRAME HEAD RH

47511-48E00

Unavailable

10

COVER, FRAME HEAD LH

47521-48E00

Unavailable

11

SCREW (6X16)

09139-06039

Unavailable

12

CUSHION

09320-08018

Unavailable

13

COVER, FRAME REAR RH

47120-48E00

Unavailable

14

COVER, FRAME REAR LH

47220-48E00

Unavailable

15

BOLT, FRONT

09106-08140

Unavailable

16

CUSHION, REAR

47129-48E00

Unavailable

17

SPACER

09180-08197

Unavailable

18

BOLT This part replaces 09106-08141.

09106-08156

Unavailable
