CRANKCASE

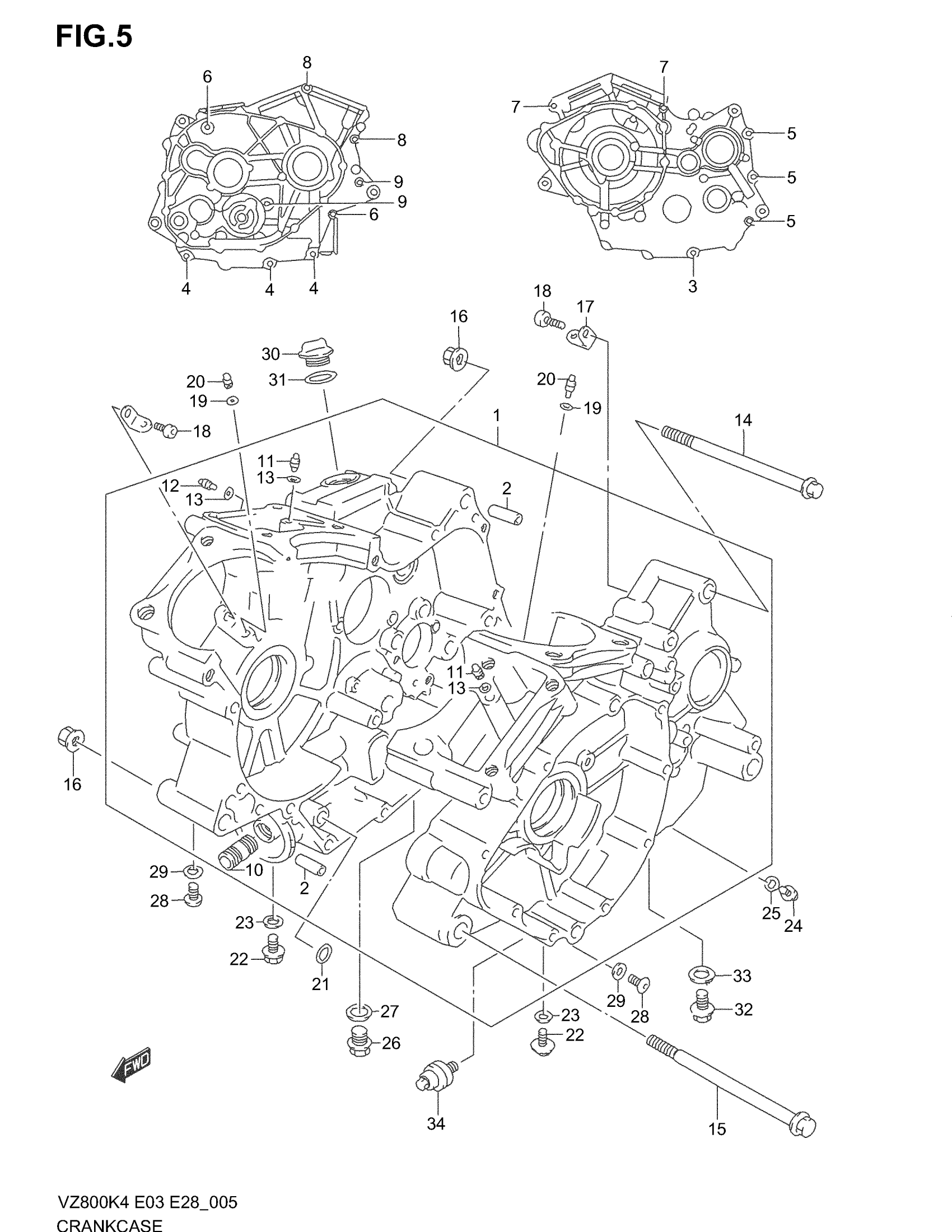

Suzuki VZ800 (2004) CRANKCASE Diagram
#
1
CRANKCASE SET | Includes Item(s) 2 - 13
11300-48841
Unavailable
2
PIN
11319-33E00
Unavailable
3
BOLT
01550-08457
Unavailable
4
BOLT
01550-08557
Unavailable
5
BOLT
01550-08607
Unavailable
6
BOLT (8X70) This part replaces 01550-08703.
01550-0870B
Unavailable
7
BOLT (8X105)
09103-08165
Unavailable
8
BOLT (8X160)
09103-08167
Unavailable
9
BOLT (8X80)
09103-08216
Unavailable
10
UNION,OIL STAND This part replaces 16591-06B00.
16591-06B01
Unavailable
11
JET, OIL GALLERY
09493-36004
Unavailable
12
JET, OIL GALLERY MISSION
09493-80005
Unavailable
13
O RING (D:1.2,ID:4)
09280-04004
Unavailable
14
BOLT (10X143)
09103-10241
Unavailable
15
BOLT (10X155)
09103-10146
Unavailable
16
NUT, REAR SWGARM BRACKET This part replaces 09159-10058.
09159-10115
Unavailable
17
PLATE, PISTON COOLING JET
16438-48E00
Unavailable
18
BOLT (6X12)
09106-06075
Unavailable
19
O RING (D:1.2,ID:4)
09280-04004
Unavailable
20
JET, PISTON COOLING
09493-80009
Unavailable
21
O RING (D:1.9,ID:12.6)
09280-12009
Unavailable
22
BOLT (8X12) This part replaces 01550-08123.
01550-0812A
Unavailable
23
GASKET
09168-08029
Unavailable
24
BOLT This part replaces 01550-06103.
01550-0610A
Unavailable
25
GASKET (5.8X13X1.2)
09168-06023
Unavailable
26
PLUG
09248-16012
Unavailable
27
GASKET
09168-16002
Unavailable
28
BOLT (8X12) This part replaces 01550-08123.
01550-0812A
Unavailable
29
GASKET
09168-08029
Unavailable
30
.PLUG This part replaces 09259-20008.
09259-20008-XC0
Unavailable
31
O RING (D:3.1,ID:16.8)
09280-17003
Unavailable
32
PLUG, OIL DRAIN
09247-12106
Unavailable
33
GASKET
09168-12002
Unavailable
34
SWITCH ASSY,OIL PRESSURE This part replaces 37820-33D10.
37820-33D11
Unavailable
