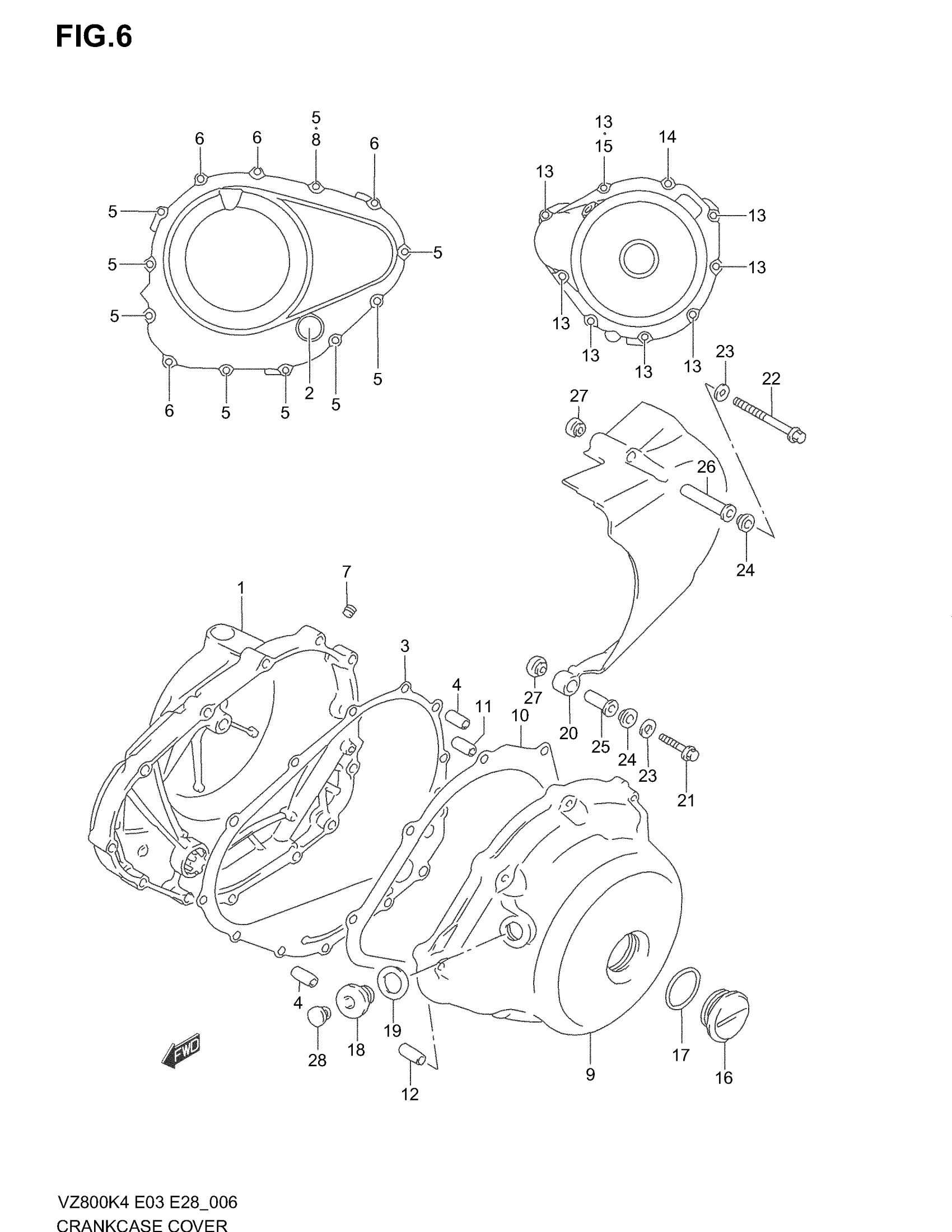

Suzuki VZ800 (2004) CRANKCASE COVER Diagram

#

Description
Price

1

COVER, CLUTCH | Includes Item(s) 2

11340-48E50

Unavailable

2

LENS, OIL LEVEL CHECK

11971-33210

Unavailable

3

GASKET

11482-48E01

Unavailable

4

PIN

04211-09149

Unavailable

5

BOLT

01547-06307

Unavailable

6

BOLT

01547-06357

Unavailable

7

PLUG This part replaces 09246-05006.

09246-04009

Unavailable

8

GASKET (5.8X13X1.2)

09168-06023

Unavailable

9

COVER, MAGNETO

11351-48E00

Unavailable

10

GASKET

11483-48E01

Unavailable

11

PIN

09206-11007

Unavailable

12

PIN

04211-09149

Unavailable

13

BOLT

01547-06357

Unavailable

14

BOLT

01547-06407

Unavailable

15

GASKET (5.8X13X1.2)

09168-06023

Unavailable

16

PLUG

09259-36008

Unavailable

17

.O-RING (D:3.1,ID:32.7)

09280-33004

Unavailable

18

PLUG, SHAFT This part replaces 09248-14005.

09248-14011

Unavailable

19

GASKET

09168-14002

Unavailable

20

COVER, ENGINE SPROCKET

11361-48E01

Unavailable

21

BOLT

01547-06307

Unavailable

22

BOLT

01547-06607

Unavailable

23

WASHER

09160-06125

Unavailable

24

CUSHION

09161-09006

Unavailable

25

SPACER

09180-06320

Unavailable

26

SPACER

09180-06321

Unavailable

27

WASHER

09161-09005

Unavailable

28

CAP

09250-08014

Unavailable
