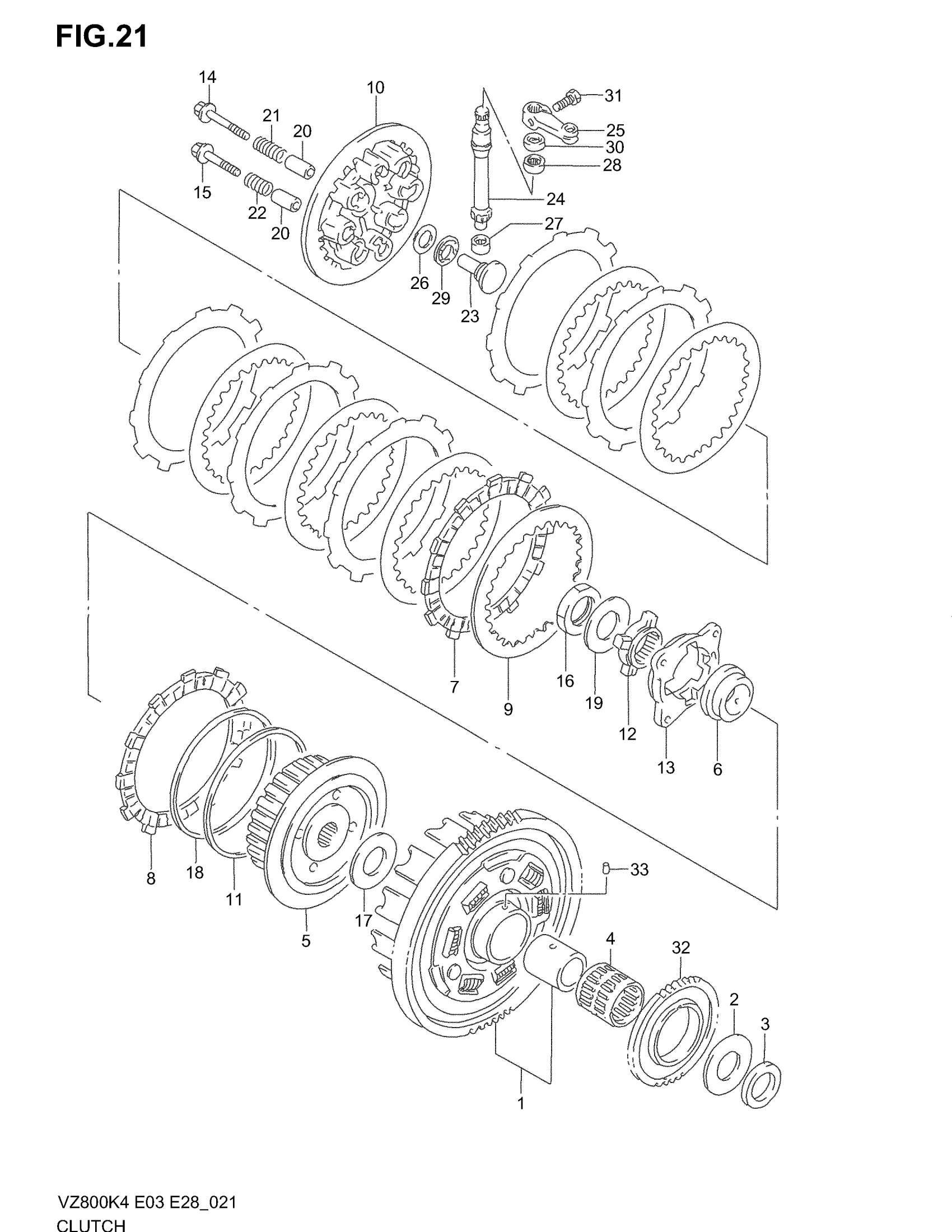

Suzuki VZ800 (2004) CLUTCH Diagram

#

Description
Price

1

GEAR ASSY, PRIMARY DRIVEN | NT:83

21200-48840

Unavailable

2

WASHER (25X54X2.5)

09160-25037

Unavailable

3

SPACER (25X38X6.5)

09180-25077

Unavailable

4

BEARING (35X40X35.8)

09263-35017

Unavailable

5

HUB, CLUTCH SLEEVE

21410-45C03

Unavailable

6

SPACER, CLUTCH SLEEVE

21413-45C00

Unavailable

7

PLATE, CLUTCH NO.1

21441-37430

Unavailable

8

PLATE, CLUTCH NO.2

21442-37401

Unavailable

9

PLATE, CLUTCH DRIVEN

21451-14A00

Unavailable

10

DISK, CLUTCH PRESSURE

21462-45C00

Unavailable

11

SEAT, WAVE WASHER

21471-37400

Unavailable

12

CAM, CLUTCH NO.1

21611-45C02

Unavailable

13

CAM, CLUTCH NO.2

21613-45C02

Unavailable

14

BOLT NO.1 (6X40)

09116-06135

Unavailable

15

BOLT NO.2 (6X32.5)

09116-06148

Unavailable

16

NUT

09140-22011

Unavailable

17

WASHER (25X60X2.5)

09160-25065

Unavailable

18

WASHER (110.5X119X0.9)

09164-00004

Unavailable

19

WASHER (22.4X45X2.5)

09164-22008

Unavailable

20

SPACER (6.5X9X24.1)

09180-06276

Unavailable

21

SPRING, NO.1

09440-14038

Unavailable

22

SPRING, NO.2

09440-14039

Unavailable

23

RACK, CLUTCH RELEASE

23165-21A12

Unavailable

24

PINION

23261-32E10

Unavailable

25

ARM, CLUTCH RELEASE

23271-31D00

Unavailable

26

WASHER (15.5X28X1)

09160-15045

Unavailable

27

BEARING (9X13X10)

09263-09001

Unavailable

28

BEARING (12X16X10)

09263-12024

Unavailable

29

BEARING (15X28X2)

09263-15003

Unavailable

30

SEAL (10X17X5)

09285-10004

Unavailable

31

BOLT, CLUTCH RELEASE

01547-06167

Unavailable

32

GEAR, OIL PUMP DRIVEN (NT:47)

16321-48E00

Unavailable

33

PIN (OD:6,L:6)

09261-06002

Unavailable
