2004 Suzuki VZ1600 E33 Drive Shaft/final Gear Diagram

← All diagrams

Find the part on the Drive Shaft/final Gear diagram for your 2004 Suzuki VZ1600 E33, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

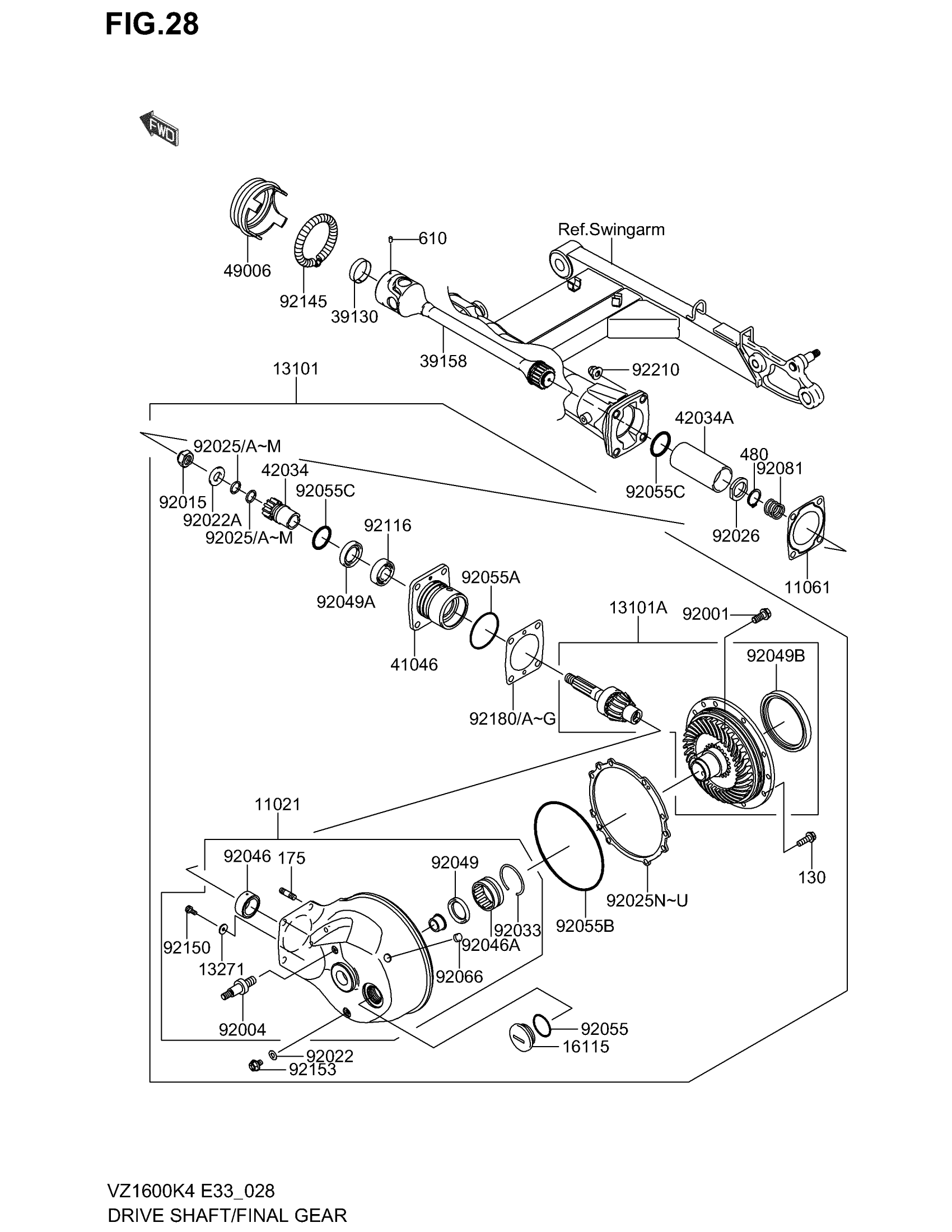

2004 Suzuki VZ1600 E33 Drive Shaft/final Gear Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11021

CASE-ASSY,FINAL GEAR

K1102-11133

1
Out of stock

11061

GASKET,RR,SWINGARM

K1106-11088

1
Out of stock

13101

GEAR-ASSY,FINAL

K1310-10010

1
Out of stock

13101A

GEAR-ASSY,BEVEL,RR

K1310-15086

1
Out of stock

13271

PLATE

K1327-11733

1
Out of stock

16115

CAP-OIL FILLER

K1611-51069

1
Out of stock

39130

SPRING-LEAF

K3913-01002

1
Out of stock

39158

SHAFT-ASSY-DRIVE,RR,SWINGARM

K3915-81112

1
Out of stock

41046

HOUSING-BEARING

K4104-61103

1
Out of stock

42034

COUPLING

K4203-41079

1
Out of stock

42034A

COUPLING,PROPELLER SHAFT,OUTER

K4203-41178

1
Out of stock

49006

BOOT,PROPELLER SHAFT

K4900-61226

1
Out of stock

92001

BOLT,10X23

K9200-11778

1
Out of stock

92004

STUD,RR,SHOCKABSORBER

K9200-41278

1
Out of stock

92015

NUT,16MM

K9201-51059

1
Out of stock

92022

WASHER,8.2X16X1

K9202-21086

1
Out of stock

92022A

WASHER,16X32X3.2

K9202-21105

1
Out of stock

92025

SHIM,T=1.30

K9202-51214

1
Out of stock

92025A

SHIM,T=1.32

K9202-51215

1
Out of stock

92025B

SHIM,T=1.34

K9202-51216

1
Out of stock

92025C

SHIM,T=1.36

K9202-51217

1
Out of stock

92025D

SHIM,T=1.38

K9202-51218

1
Out of stock

92025E

SHIM,T=0.10

K9202-51219

1
Out of stock

92025F

SHIM,T=0.20

K9202-51220

1
Out of stock

92025G

SHIM,T=0.30

K9202-51221

1
Out of stock

92025H

SHIM,T=0.50

K9202-51222

1
Out of stock

92025I

SHIM,T=0.60

K9202-51223

1
Out of stock

92025J

SHIM,T=0.70

K9202-51224

1
Out of stock

92025K

SHIM,T=0.80

K9202-51225

1
Out of stock

92025L

SHIM,T=0.90

K9202-51226

1
Out of stock

92025M

SHIM,T=1.00

K9202-51227

1
Out of stock

92025N

SHIM,T=0.15

K9202-51783

1
Out of stock

92025O

SHIM,T=0.50

K9202-51784

1
Out of stock

92025P

SHIM,T=0.60

K9202-51785

1
Out of stock

92025Q

SHIM,T=0.70

K9202-51786

1
Out of stock

92025R

SHIM,T=0.80

K9202-51787

1
Out of stock

92025S

SHIM,T=0.90

K9202-51788

1
Out of stock

92025T

SHIM,T=1.00

K9202-51789

1
Out of stock

92025U

SHIM,T=1.20

K9202-51790

1
Out of stock

92026

SPACER,PROPELLER SHAFT

K9202-61085

1
Out of stock

92033

RING-SNAP,52MM

K9203-31074

1
Out of stock

92046

BEARING-NEEDLE,RNA4904RD

K9204-61168

1
Out of stock

92046A

BEARING-NEEDLE,38NQ5020WD

K9204-61169

1
Out of stock

92049

SEAL-OIL,S-35477HS

K9204-91025

1
Out of stock

92049A

SEAL-OIL,SC32487

K9204-91033

1
Out of stock

92049B

SEAL-OIL

K9204-91280

1
Out of stock

92055

RING-O,31.7X2.4

KK920-55049

1

$3.04

In stock

92055A

RING-O,ID=57.6

K9205-51038

1
Out of stock

92055B

RING-O,154MM

K9205-51165

1
Out of stock

92055C

RING-O

K9205-51646

2
Out of stock

92066

PLUG

K9206-61110

1
Out of stock

92081

SPRING,PROPELLER SHAFT

K9208-11183

1
Out of stock

92116

BEARING-ROLLER,4T32005X

K9211-61004

1
Out of stock

92145

SPRING,BOOT

K9214-51162

1
Out of stock

92150

BOLT,5X10

K9215-01806

1
Out of stock

92153

BOLT,FLANGED,8X12

K9215-31277

1
Out of stock

92180

SHIM,T=0.15

K9218-00009

1
Out of stock

92180A

SHIM,T=0.50

K9218-00010

1
Out of stock

92180B

SHIM,T=0.60

K9218-00011

1
Out of stock

92180C

SHIM,T=0.70

K9218-00012

1
Out of stock

92180D

SHIM,T=0.80

K9218-00013

1
Out of stock

92180E

SHIM,T=0.90

K9218-00014

1
Out of stock

92180F

SHIM,T=1.00

K9218-00015

1
Out of stock

92180G

SHIM,T=1.20

K9218-00016

1
Out of stock

92210

NUT,CAP,10MM

K9221-01121

4
Out of stock

130

BOLT-FLANGED

KK130-Y0825

7
Out of stock

175

BOLT-STUD-FINE,10X35

KK175-G1035

4
Out of stock

480

CIRCLIP-TYPE-C,26MM

KK480-J2600

1
Out of stock

610

ROLLER,4X6

KK610-A0406

1
Out of stock
