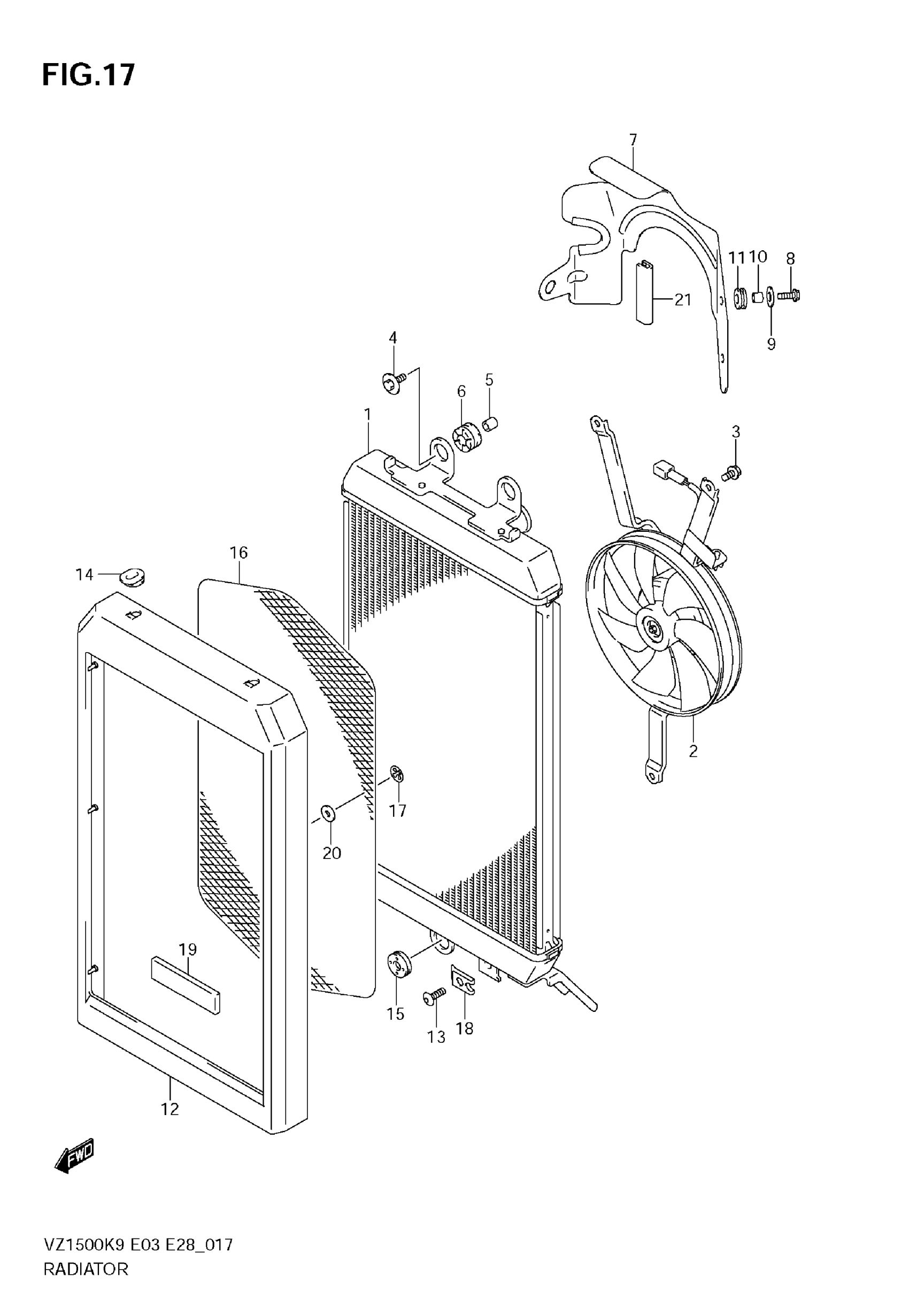

Suzuki VZ1500 (2009) RADIATOR Diagram

#

Description
Price

1

RADIATOR ASSY, WATER This part replaces 17710-40H00.

17710-40H10

Unavailable

2

FAN ASSY, RADIATOR

17800-40H00

Unavailable

3

BOLT

17711-40H00

Unavailable

4

BOLT

09118-06097

Unavailable

5

SPACER

09180-06290

Unavailable

6

CUSHION

09320-10051

Unavailable

7

SHIELD, RADIATOR HEAT

17771-40H00

Unavailable

8

BOLT

01547-0616B

Unavailable

9

WASHER

09160-06152

Unavailable

10

SPACER

09180-06001

Unavailable

11

CUSHION (8.4X18X6)

09320-08066

Unavailable

12

COVER, RADIATOR NO.1

17760-40H00

Unavailable

13

BOLT

09139-06039

Unavailable

14

CUSHION, COVER UPPER

09320-03004

Unavailable

15

CUSHION, COVER LOWER

09320-08028

Unavailable

16

NET, RADIATOR COVER

17765-40H00

Unavailable

17

NUT

09148-03010

Unavailable

18

NUT

09148-06021

Unavailable

19

CUSHION

92141-43EU0

Unavailable

20

CUSHION

09320-04501

$2.85

21

MOLDING

17762-18H00

Unavailable
