1996 Yamaha Vmax-4 Mountain MAX (VX800STW) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 1996 Yamaha Vmax-4 Mountain MAX (VX800STW), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

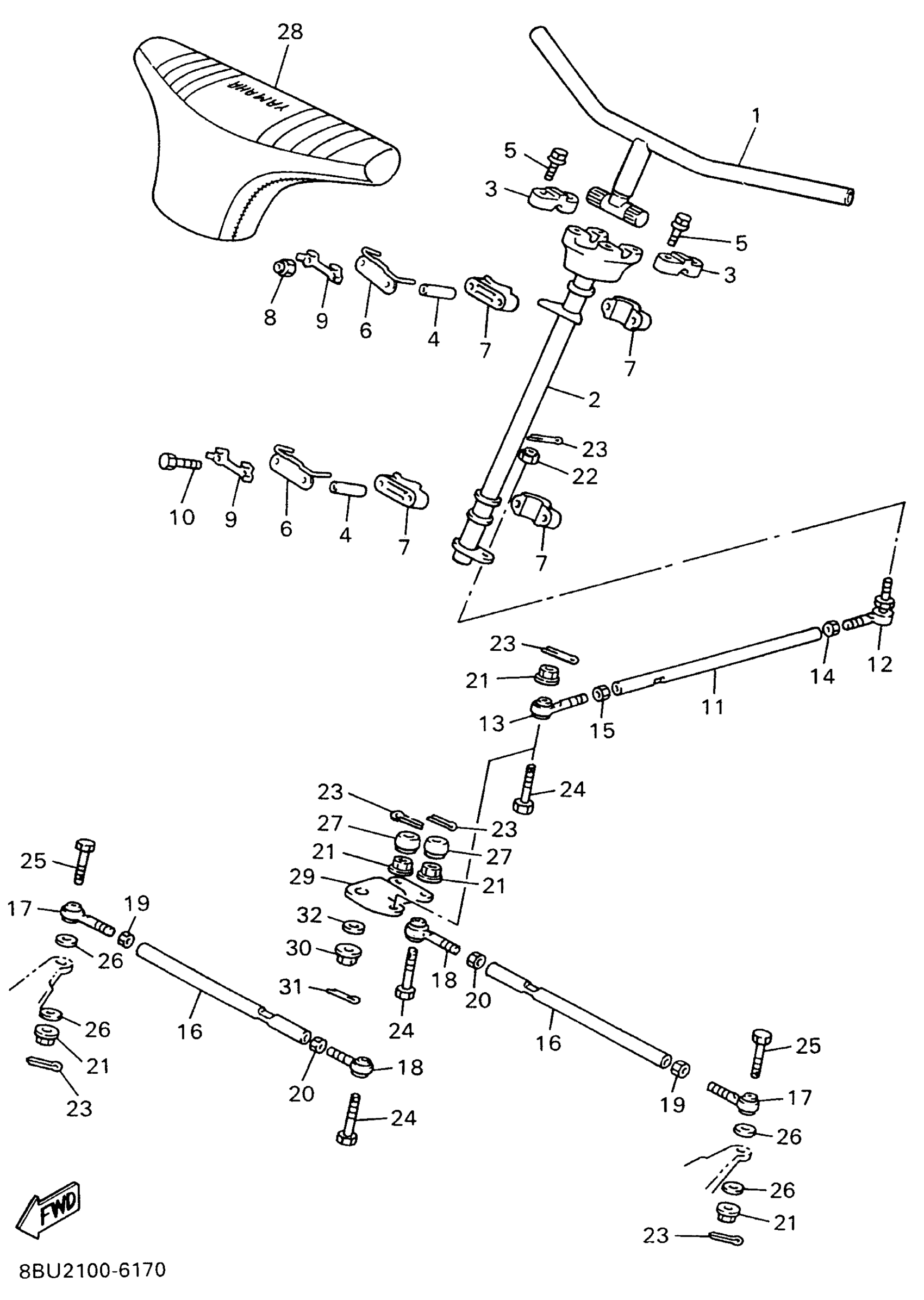

1996 Yamaha Vmax-4 Mountain MAX (VX800STW) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COLUMN,STEERING

8AB-23811-00-00

1
Out of stock

2

COLUMN, STEERING 2

89A-23813-00-00

1
Out of stock

3

HOLDER, HANDLE UPPER

1E6-23441-00-00

1

$22.38

In stock

4

COLLAR(85G)

90387-106T4-00

1

$11.29

In stock

5

BOLT, FLANGE

95817-08035-00

1

$6.68

In stock

6

BRACKET, STEERING LOWER

3GD-23868-01-00

—

$17.91

In stock

7

PLANE BEARING, STEERING

8DF-23812-00-00

1

$6.91

In stock

8

NUT, NYLON

95717-08300-00

1

$2.57

In stock

9

WASHER, LOCK 1

1UY-23894-01-00

1
Out of stock

10

BOLT, HEXAGON

97017-08060-00

—

$7.72

In stock

11

ROD, STEERING RELAY

89A-23821-00-00

1
Out of stock

12

JOINT, UNIVERSAL 1

86X-23841-00-00

1

$51.36

In stock

13

JOINT, UNIVERSAL 3

87S-23847-01-00

1

$44.71

In stock

14

NUT (3WP1)

95317-10700-00

1

$6.17

In stock

15

NUT, HEXAGON (8A5)

90170-10186-00

1

$7.60

In stock

16

ROD, TIE

89A-23831-00-00

—

$23.60

In stock

17

JOINT, UNIVERSAL 2

87S-23845-01-00

—

$45.86

In stock

18

JOINT, UNIVERSAL 3

87S-23847-01-00

1

$44.71

In stock

19

NUT (3WP1)

95317-10700-00

1

$6.17

In stock

20

NUT, HEXAGON (8A5)

90170-10186-00

1

$7.60

In stock

21

NUT, NYLON

95707-10300-00

—

$6.68

In stock

22

NUT, SELF-LOCKING (8J8)

90185-10085-00

—

$2.57

In stock

23

PIN, COTTER

91490-25020-00

—

$2.94

In stock

24

BOLT, WITH HOLE

90102-10031-00

—

$15.65

In stock

25

BOLT, WITH HOLE

90102-10055-00

1
Out of stock

26

WASHER(6TA)

92907-10600-00

—
Out of stock

27

SPACER

82M-23858-00-00

1
Out of stock

28

PAD, STEERING

8CR-23815-01-00

—

$149.63

In stock

29

ARM, IDLER

89A-23826-00-00

1
Out of stock

30

NUT, NYLON

95717-12300-00

—

$5.85

In stock

31

PIN, COTTER

91490-30030-00

—

$7.15

In stock

32

WASHER, PLATE (4N0)

90201-126A7-00

—

$6.28

In stock
