GEAR SHIFTING

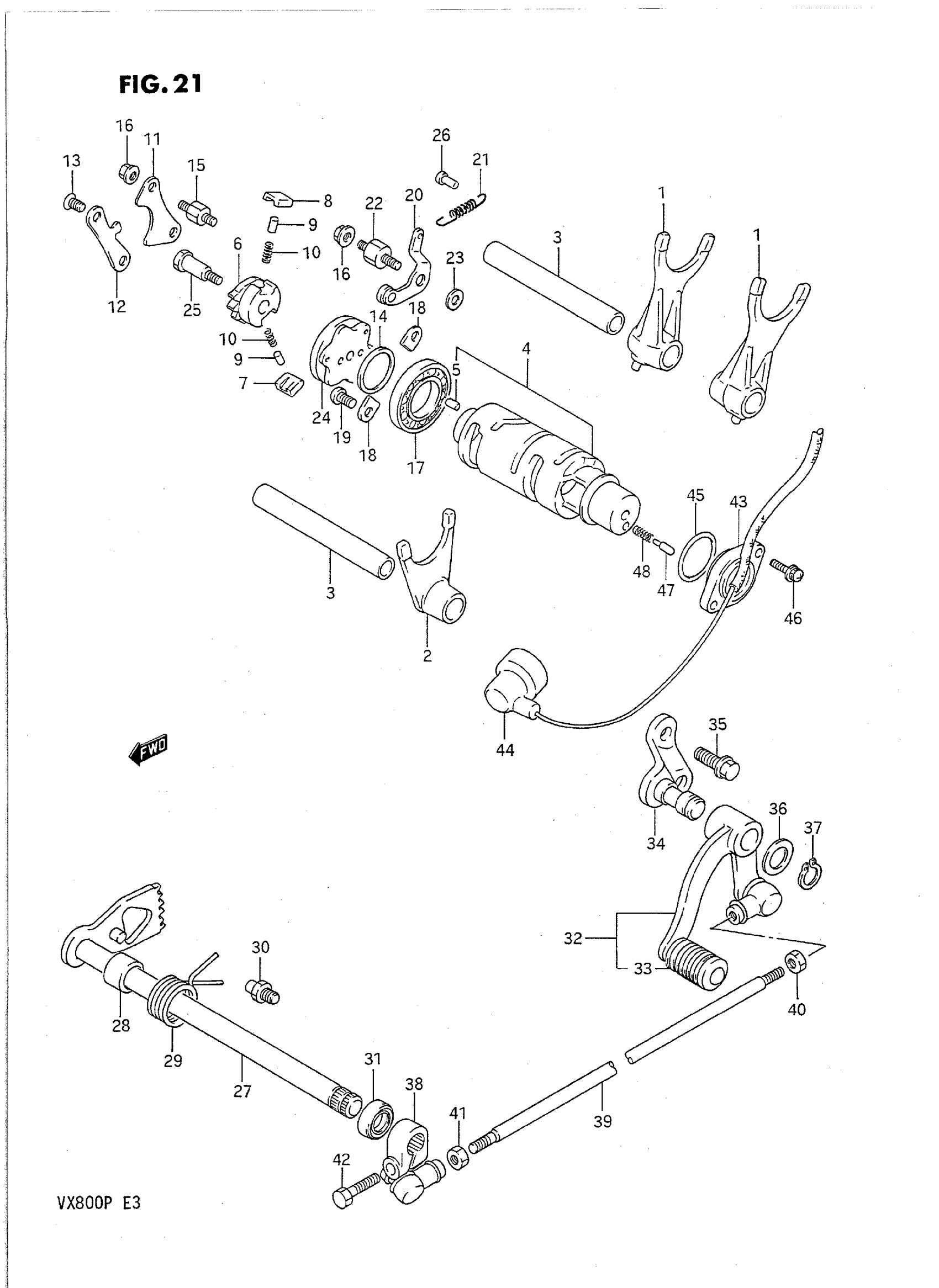

Suzuki VX800P (1993) GEAR SHIFTING Diagram
#
1
FORK, GEAR SHIFTING NO.1
25211-38A02
Unavailable
2
FORK, GEAR SHIFTING NO.2
25221-38A01
Unavailable
3
SHAFT, GEAR SHIFTING FORK
25411-38A00
Unavailable
4
CAM, GEAR SHIFTING | Includes Item(s) 5
25310-38A03
Unavailable
5
PIN (4X13.8)
04221-04089
Unavailable
6
GEAR, GEAR SHIFT CAM DRIVEN This part replaces 25322-31301.
25322-31310
Unavailable
7
PAWL, GEAR SHIFT NO.1
25323-34201
Unavailable
8
PAWL, GEAR SHIFT NO.2
25324-34201
Unavailable
9
PIN
09261-05003
Unavailable
10
SPRING
09440-04003
Unavailable
11
LIFTER, PAWL
25331-38A00
Unavailable
12
GUIDE, CAM
25341-38A00
Unavailable
13
SCREW This part replaces 02122-06128.
02122-06127
Unavailable
14
WASHER (25X32X3)
09160-25059
Unavailable
15
BOSS
25332-38A00
Unavailable
16
NUT This part replaces 09159-06017.
08319-31067
Unavailable
17
BEARING (25X47X8) This part replaces 09262-25002.
09262-25006
Unavailable
18
RETAINER This part replaces 24741-20A10.
24741-21A00
Unavailable
19
SCREW This part replaces 02112-06128.
02112-06127
Unavailable
20
STOPPER, CAM
25350-38A00
Unavailable
21
SPRING
09443-08051
Unavailable
22
SUPPORT
25355-38A00
Unavailable
23
WASHER
08211-06141
Unavailable
24
PLATE, STOPPER
25380-38A02
Unavailable
25
PIN
25312-38A00
Unavailable
26
HOOK
09223-04001
Unavailable
27
SHAFT, GEAR SHIFTING
25510-38A00
Unavailable
28
SPACER (12X20X15.3)
09180-12068
Unavailable
29
SPRING This part replaces 09444-26012.
09444-26013
Unavailable
30
STOPPER, ARM This part replaces 25671-01000.
25671-01011
Unavailable
31
OIL SEAL (12X22X9) This part replaces 09285-12002.
09285-12006
Unavailable
32
NO DESCRIPTION AVAILABLE | Includes Item(s) 33 This part replaces 25600-45C02.
25600-45C03
Unavailable
33
COVER
25652-20C00
Unavailable
34
BRACKET, GEAR SHIFT LEVER
25680-45C01
Unavailable
35
BOLT This part replaces 01517-08205.
01550-0820A
Unavailable
36
WASHER (12.5X20X1)
09160-12011
Unavailable
37
CIRCLIP This part replaces 08331-31126.
08331-3112A
Unavailable
38
ARM, GEAR SHIFT LINK
25520-45C00
Unavailable
39
ROD,GEAR SHIFT This part replaces 25525-45C00.
25525-45C10
Unavailable
40
NUT
09140-06011
Unavailable
41
.NUT This part replaces 08310-11067.
08310-00067
Unavailable
42
BOLT This part replaces 01107-06207.
01500-06207
Unavailable
43
BODY, SWITCH | Includes Item(s) 44
37720-45C00
Unavailable
44
CAP
36618-43410
Unavailable
45
O RING (D:2.4,ID:26.2)
09280-26005
Unavailable
46
SCREW This part replaces 02112-75168.
02112-7516A
Unavailable
47
CONTACT, SWITCH
09209-05011
Unavailable
48
SPRING
09440-04010
Unavailable
