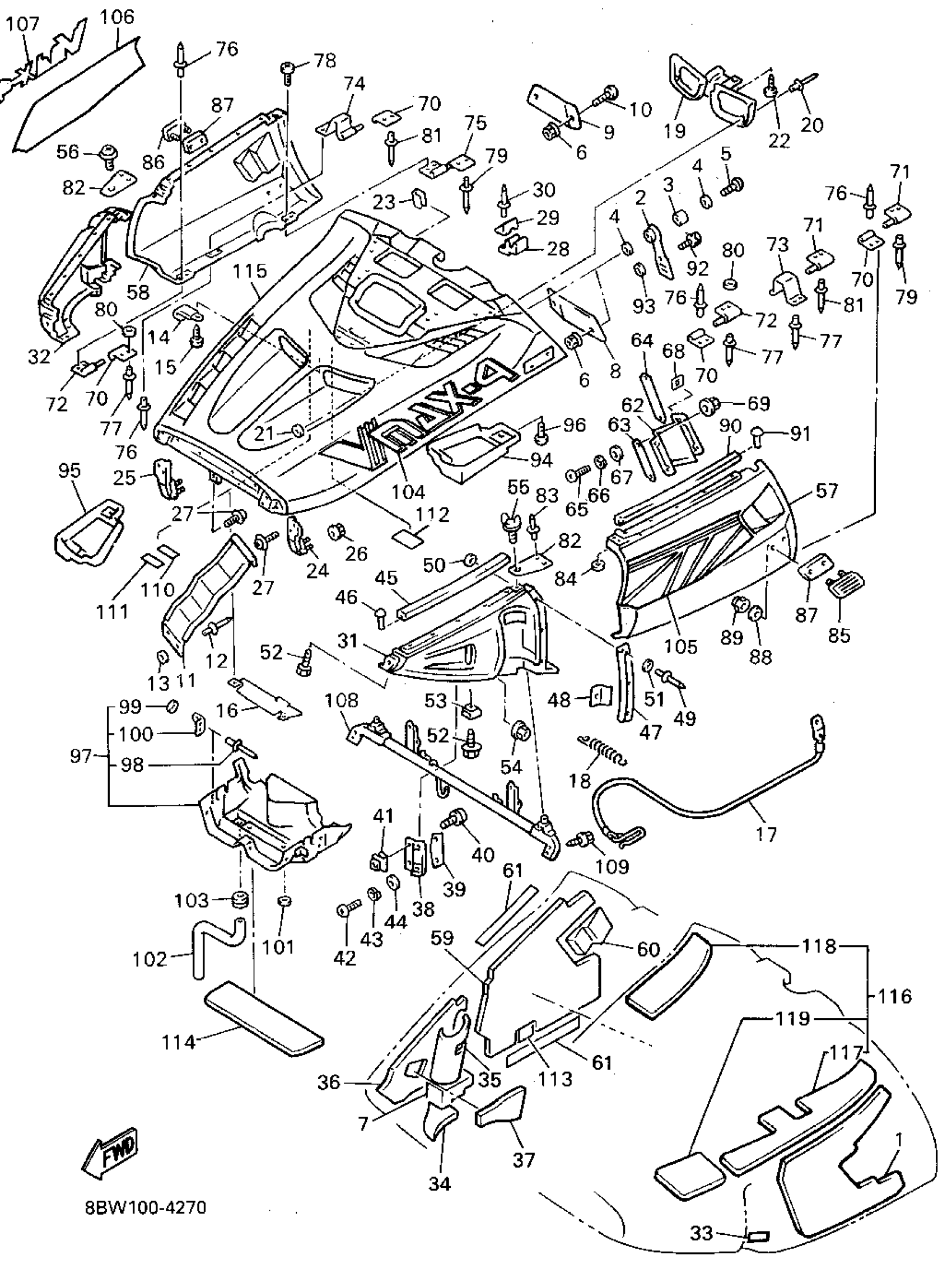

Find the part on the Shroud diagram for your 1994 Yamaha Vmax-4 (VX750U), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1994 Yamaha Vmax-4 (VX750U) Shroud Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

LINING, SHROUD 2

89A-77262-00-00

1
Out of stock

2

BODY, LATCH 1

8V0-77171-00-00

1

$18.37

In stock

3

COLLAR (420)

90387-06241-00

1

$6.18

In stock

4

WASHER, PLATE 8221447500

90201-06057-00

1
Out of stock

5

SCREW, BINDING

98907-06030-00

1

$5.94

In stock

6

NUT, FLANGE(7NB)

95780-06500-00

1

$1.91

In stock

7

DAMPER, NOISE 16

8AX-77276-00-00

1
Out of stock

8

PROTECTOR 5

89A-77555-00-00

1
Out of stock

9

PROTECTOR 6

89A-77556-00-00

1
Out of stock

10

SCREW, BINDING

98907-06014-00

1

$5.60

In stock

11

PROTECTOR 7

89A-77557-00-00

1
Out of stock

12

RIVET, BLIND (8M6)

90267-48051-00

1

$1.88

In stock

13

WASHER, PLAIN (3GDF)

90201-051K1-00

1

$6.46

In stock

14

CLAMP(51Y)

90465-08277-00

—
Out of stock

15

SCREW, TRUSS TAP.

97707-50014-00

1

$6.18

In stock

16

PLATE, 1

89A-77577-00-00

1
Out of stock

17

STOPPER, SHROUD

89A-77118-00-00

1
Out of stock

18

CLAMP, ROD

89A-77159-00-00

—

$9.75

In stock

19

COVER, 3

89A-77563-00-00

1
Out of stock

20

RIVET, BLIND (8M6)

90267-48051-00

1

$1.88

In stock

21

WASHER, PLAIN (3GDF)

90201-051K1-00

1

$6.46

In stock

22

SCREW, TRUSS TAP.

97707-50014-00

1

$6.18

In stock

23

TRIM 6

89A-77226-00-00

1
Out of stock

24

HINGE ASSY

89A-77140-00-00

—

$34.06

In stock

25

HINGE ASSY 2

89A-7714A-00-00

—
Out of stock

26

NUT, FLANGE(7NB)

95780-06500-00

1

$1.91

In stock

27

SCREW, WITH WASHER

90159-06108-00

1
Out of stock

28

STOPPER

8V0-77188-00-00

1
Out of stock

29

WASHER, SPECIAL

8V0-77116-01-00

—

$6.95

In stock

30

RIVET, BLIND (J10)

90267-40077-00

—
Out of stock

31

HOOD 1

89A-21982-00-00

1
Out of stock

32

HOOD 2

89A-21983-00-00

1
Out of stock

33

TAPE 2

89A-7717F-00-00

1
Out of stock

34

DAMPER, NOISE 12

8AX-77272-00-00

1
Out of stock

35

DAMPER, NOISE 13

8AX-77273-00-00

1
Out of stock

36

DAMPER, NOISE 11

8AX-77271-00-00

1
Out of stock

37

DAMPER, NOISE 14

8AX-77274-00-00

1
Out of stock

38

PROTECTOR 2

89A-77552-00-00

1
Out of stock

39

PLATE, BACK UP

89A-77527-00-00

1
Out of stock

40

SCREW, PAN HEAD

98507-05014-00

—

$6.18

In stock

41

NUT

89A-77144-00-00

1
Out of stock

42

SCREW, PAN

98507-06014-00

—

$6.18

In stock

43

WASHER, SPRING

92907-06100-00

—
Out of stock

44

WASHER(6TA)

92907-06600-00

—

$0.78

In stock

45

BUSH,RUBBER 1

8BU-77515-00-00

1
Out of stock

46

RIVET(81E)

90269-05055-00

—

$7.02

In stock

47

TRIM 1

89A-2196T-00-00

1
Out of stock

48

TRIM 4

89A-77168-01-00

1
Out of stock

49

RIVET, BLIND (8K1)

90267-40076-00

—
Out of stock

50

WASHER, PLATE(26H)

90201-044H9-00

—

$6.68

In stock

51

WASHER, PLATE (8M6)

90201-047A2-00

—
Out of stock

52

BOLT, WITH WASHER

90119-06226-00

—

$2.15

In stock

53

NUT, SPRING (26H)

90183-06023-00

—

$7.45

In stock

54

NUT, W/ WASHER

95707-06600-00

—

$5.86

In stock

55

BOLT, WIND SHIELD

89A-77212-00-00

1
Out of stock

56

SCREW, WITH WASHER (34K)

90159-06078-00

—
Out of stock

57

HOOD 3

89A-2197H-00-00

1
Out of stock

58

HOOD 4

89A-2198H-00-00

1
Out of stock

59

DAMPER, NOISE 15

89A-77275-00-00

1
Out of stock

60

DAMPER, NOISE 19

8AX-77279-00-00

1
Out of stock

61

TAPE 1

8V0-7717E-01-00

—

$2.95

In stock

62

PROTECTOR 3

89A-77553-00-00

1
Out of stock

63

STOPPER, 1

89A-77521-00-00

1
Out of stock

64

STOPPER 2

89A-77522-00-00

1
Out of stock

65

SCREW, PAN

98507-06014-00

—

$6.18

In stock

66

WASHER, SPRING

92907-06100-00

—
Out of stock

67

WASHER(6TA)

92907-06600-00

—

$0.78

In stock

68

NUT SPRING 116283170100

90183-04005-00

—

$0.74

In stock

69

NUT, FLANGE(4MV)

95707-06500-00

—

$0.78

In stock

70

BRACKET, 1

88F-2194X-00-00

1
Out of stock

71

BRACKET 2

88R-2195X-00-00

1
Out of stock

72

BRACKET 2

88R-2195X-00-00

1
Out of stock

73

HINGE 1

89A-2197J-00-00

1
Out of stock

74

HINGE 2

89A-2197K-00-00

1
Out of stock

75

HINGE 3

89A-2197L-00-00

1
Out of stock

76

RIVET, BLIND (8L0)

90267-48059-00

—

$2.46

In stock

77

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

78

SCREW, BINDING

98907-05012-00

—
Out of stock

79

RIVET, BLIND (8J5)

90267-48057-00

—
Out of stock

80

. WASHER, PLATE (90201-04325-00 )

90201-044R6-00

1
Out of stock

81

RIVET, BLIND (8L0)

90267-48059-00

—

$2.46

In stock

82

STOPPER

89A-77385-00-00

1
Out of stock

83

RIVET, BLIND (8H4)

90267-48053-00

—

$2.31

In stock

84

. WASHER, PLATE (90201-04325-00 )

90201-044R6-00

1
Out of stock

85

PROTECTOR, SIDE

89A-77561-00-00

1
Out of stock

86

PROTECTOR, SIDE

89A-77562-00-00

1
Out of stock

87

SPACER, BUMPER

89A-77529-00-00

1
Out of stock

88

WASHER, PLATE 8067717800

90201-05029-00

—

$5.12

In stock

89

NUT, NYLON

95707-05300-00

—

$2.74

In stock

90

BUSH,RUBBER 2

8BU-77516-00-00

1
Out of stock

91

RIVET(81E)

90269-05055-00

—

$7.02

In stock

92

HOLDER, LATCH

8V0-77175-00-00

—

$15.43

In stock

93

PLATE

4U5-2176E-00-00

—
Out of stock

94

PLATE 1

89A-77185-00-00

1
Out of stock

95

PLATE 2

89A-77186-00-00

1
Out of stock

96

SCREW, TRUSS TAP.

97707-50014-00

1

$6.18

In stock

97

GUIDE 1

89A-77123-01-00

1
Out of stock

98

RIVET, BLIND (8K1)

90267-40076-00

—
Out of stock

99

WASHER

90201-04015-00

—
Out of stock

100

. STAY 3

89A-77127-00-00

1
Out of stock

101

WASHER, SPECIAL

89A-77116-00-00

1
Out of stock

102

HOSE 2

89A-1243E-00-00

1
Out of stock

103

GROMMET (20G)

90480-23345-00

—
Out of stock

104

EMBLEM 1

8BU-77141-00-00

1
Out of stock

105

EMBLEM 3

8BW-77353-00-00

1
Out of stock

106

EMBLEM 4

8BW-77354-00-00

1
Out of stock

107

EMBLEM 2

8BW-77142-00-00

1
Out of stock

108

STAY, RADIATOR

89A-12464-00-00

1
Out of stock

109

BOLT, FLANGE

95817-08012-00

—

$3.98

In stock

110

LABEL, CAUTION

89A-1417E-00-00

1
Out of stock

111

LABEL, CAUTION

8AX-1417F-00-00

1
Out of stock

112

LABEL, 1

89A-47578-00-00

1
Out of stock

113

TAPE 1

89A-7717E-00-00

1
Out of stock

114

LINING, SHROUD 4

8AX-77264-00-00

1
Out of stock

115

SHROUD

89A-77111-01-00

1
Out of stock

116

LINING SET

8BW-W7726-00-00

1
Out of stock

117

LINING, SHROUD 5

89A-77265-00-00

1
Out of stock

118

LINING, SHROUD 7

89A-77267-00-00

1
Out of stock

119

LINING, SHROUD 1

89A-77261-00-00

1
Out of stock
