1998 Yamaha Vmax 700 XT (VX700XTB) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 1998 Yamaha Vmax 700 XT (VX700XTB), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

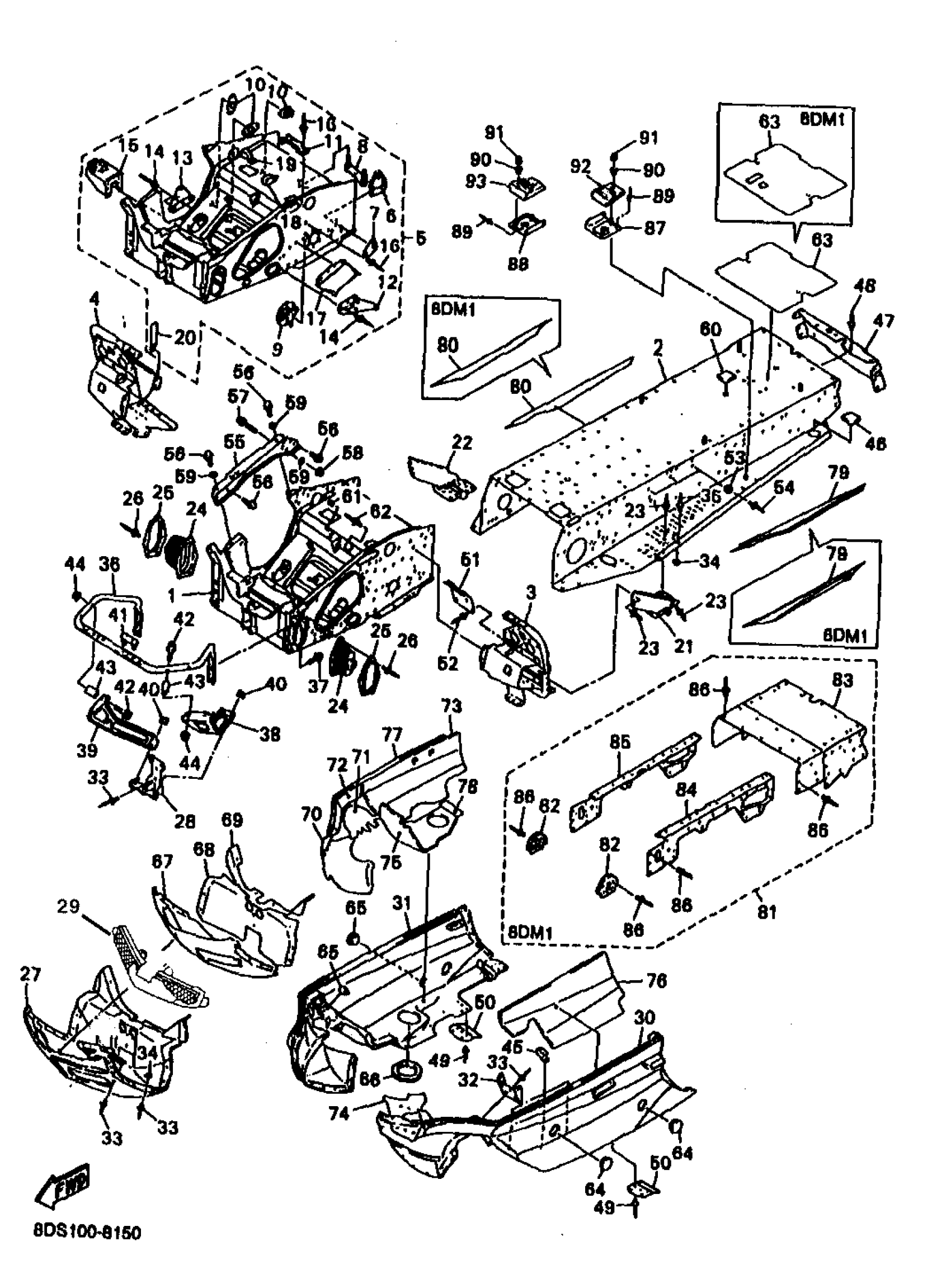

1998 Yamaha Vmax 700 XT (VX700XTB) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

8CR-21940-07-00

—

$2,844.99

In stock

2

REAR FRAME COMP.

8CR-21950-06-00

1
Out of stock

3

FOOTREST COMP. 1

8CR-21960-08-00

1
Out of stock

4

FOOTREST COMP. 2

8CR-21970-08-00

1
Out of stock

5

FRAME CONNECTION KIT (8CR-W2195-01-00)

8CR-W2195-00-00

1
Out of stock

6

BRACKET, MAIN TRACK 1

8CR-21943-01-00

1

$3.54

In stock

7

BRACKET, MAIN TRACK 2

8CR-21953-00-00

1

$2.89

In stock

8

BRACKET 3

8CR-2196F-00-00

—

$5.80

In stock

9

. HOUSING, REINF SUB-ASSY (LH)

8CR-21920-00-00

1
Out of stock

10

BRACKET, CHAIN HOUSING

8CR-21939-01-00

1

$5.35

In stock

11

CLAMP, FUEL PIPE

8CR-21977-00-00

—

$3.29

In stock

12

PANEL, SUB FRAME 6

8CR-21917-00-00

—

$20.57

In stock

13

PANEL, SUB-FRAME 7

8CR-21918-00-00

—

$20.57

In stock

14

RIVET, BLIND

90267-48016-00

1

$7.85

In stock

15

STAY, MUFFER

8CR-2194J-00-00

—

$61.74

In stock

16

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

17

COVER 2

8CR-2198G-00-00

—

$16.65

In stock

18

CLAMP(83R)

90461-08113-00

—

$10.48

In stock

19

CLAMP(8CR)

90461-06142-00

—
Out of stock

20

CLAMP

90462-10236-00

—

$8.97

In stock

21

PIPE, PIVOT 1

8DF-21941-00-00

1
Out of stock

22

PIPE, PIVOT 2

8DF-21951-00-00

—

$53.55

In stock

23

RIVET

90269-07080-00

—

$3.37

In stock

24

COVER 1

8CR-2198F-00-00

1
Out of stock

25

PLATE, STRG BRACKET 1

8CR-2195E-00-00

—
Out of stock

26

RIVET, BLIND

90267-47197-00

—

$1.91

In stock

27

PANEL, SUB FRAME 1

8CR-21912-01-00

1
Out of stock

28

PLATE, BACK UP

8CR-23788-11-00

1
Out of stock

29

STAY 4

8CR-77128-00-00

1
Out of stock

30

FRAME UNDER 1

8CR-2196A-03-00

1
Out of stock

31

FRAME, UNDER 2

8CR-2196E-03-00

1
Out of stock

32

BRACKET, GUARD FITTING

8CR-21972-00-00

1
Out of stock

33

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

34

WASHER PLATE 829771780000

90201-05033-00

—
Out of stock

35

RIVET, BLIND(8CH)

90267-47187-00

—
Out of stock

36

BUMPER, FRONT 2

8CR-77512-00-00

—

$89.51

In stock

37

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

38

BRACKET, FRONT

8CR-21949-10-00

—

$20.51

In stock

39

BRACKET, FRONT BUMPER

8CR-21959-10-00

1
Out of stock

40

NUT, SELF-LOCKING

90185-08169-00

—

$7.09

In stock

41

BRACKET, 5

8CR-2196M-00-00

—

$4.98

In stock

42

BOLT, FLANGE

95817-08040-00

—

$5.43

In stock

43

COLLAR(8CR)

90387-0810F-00

—
Out of stock

44

NUT, FLANGE(JN5)

95707-08500-00

—

$1.49

In stock

45

CLAMP(4MX)

90465-06376-00

—

$7.08

In stock

46

COVER 3

8CR-2198J-00-00

—

$3.11

In stock

47

REINEFORCEMENT, FRAME REAR 1

8CR-21923-02-00

1
Out of stock

48

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

49

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

50

PROTECTOR, FRAME

8CH-21978-00-00

1
Out of stock

51

HOOK

8CR-21973-00-00

1
Out of stock

52

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

53

BUTT0N

81K-2471F-00-00

—
Out of stock

54

RIVET, BLIND(81K)

90267-40135-00

1
Out of stock

55

REINEFORCEMENT, FRAME REAR 1

8CR-21921-01-00

1
Out of stock

56

BOLT, FLANGE

95817-10020-00

—

$6.17

In stock

57

BOLT,FLANGE

95817-10065-00

—

$4.72

In stock

58

NUT, FLANGE(8AB)

95707-10500-00

—

$1.66

In stock

59

WASHER, PLAIN(3BM)

92907-10200-00

—
Out of stock

60

COVER 3

8CR-2198J-00-00

—

$3.11

In stock

61

PLUG (17J)

90338-10132-00

—

$2.63

In stock

62

RIVET, BLIND

90267-48177-00

—

$1.71

In stock

63

SEAL

8CR-2475M-00-00

1
Out of stock

63

SEAL

8CW-2475M-00-00

1
Out of stock

64

PLUG (8H8)

90338-44093-00

—

$13.91

In stock

65

PLUG(8CJ)

90338-30256-00

—

$7.15

In stock

66

SPACER

8DF-21998-10-00

—

$23.63

In stock

67

LINING, SHROUD 1

8CR-77261-00-00

1
Out of stock

68

LINING, SHROUD 2

8CR-77262-00-00

—

$28.62

In stock

69

LINING, SHROUD 3

8CR-77263-00-00

1
Out of stock

70

LINING, SHROUD 4

8CR-77264-00-00

—

$27.25

In stock

71

LINING, SHROUD 5

8CR-77265-00-00

1
Out of stock

72

LINING, SHROUD 6

8CR-77266-00-00

1
Out of stock

73

LINING, SHROUD 7

8CR-77267-01-00

—

$27.68

In stock

74

LINING,SHROUD 8

8CR-77268-00-00

—

$20.60

In stock

75

LINING, SHROUD 9

8CR-77269-00-00

1
Out of stock

76

DAMPER, NOISE 11

8CR-77271-00-00

—
Out of stock

77

TAPE, 5

8CR-7717J-00-00

1
Out of stock

78

TRIM 1

8CR-77165-00-00

—

$2.42

In stock

79

EMBLEM 1

8CR-77351-10-00

1
Out of stock

79

EMBLEM 1

8CW-77351-11-00

1
Out of stock

80

EMBLEM 2

8CR-77352-10-00

1
Out of stock

80

EMBLEM 2

8CW-77352-11-00

1
Out of stock

81

PANEL, SUB-FRAME KIT

8CW-W2196-02-00

—

$451.89

In stock

82

BRACKET, MAIN TRACK 1

8CW-21943-00-00

—

$4.11

In stock

83

PANEL, SUB-FRAME 5

8CW-21916-01-00

—

$61.52

In stock

84

PATCH 4

8CW-21964-02-00

1
Out of stock

85

PATCH 5

8CW-21965-02-00

1
Out of stock

86

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

87

. FOOTREST, REAR 1

8CW-27431-00-00

1
Out of stock

88

. FOOTREST, REAR 2

8CW-27441-00-00

1
Out of stock

89

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

90

COLLAR

90387-06158-00

—

$6.17

In stock

91

NUT, CROWN(1FN)

90176-06055-00

—

$3.89

In stock

92

FOOTREST, REAR 1

88T-27431-10-00

—

$23.57

In stock

93

FOOTREST, REAR 2

88T-27441-10-00

—

$23.57

In stock
