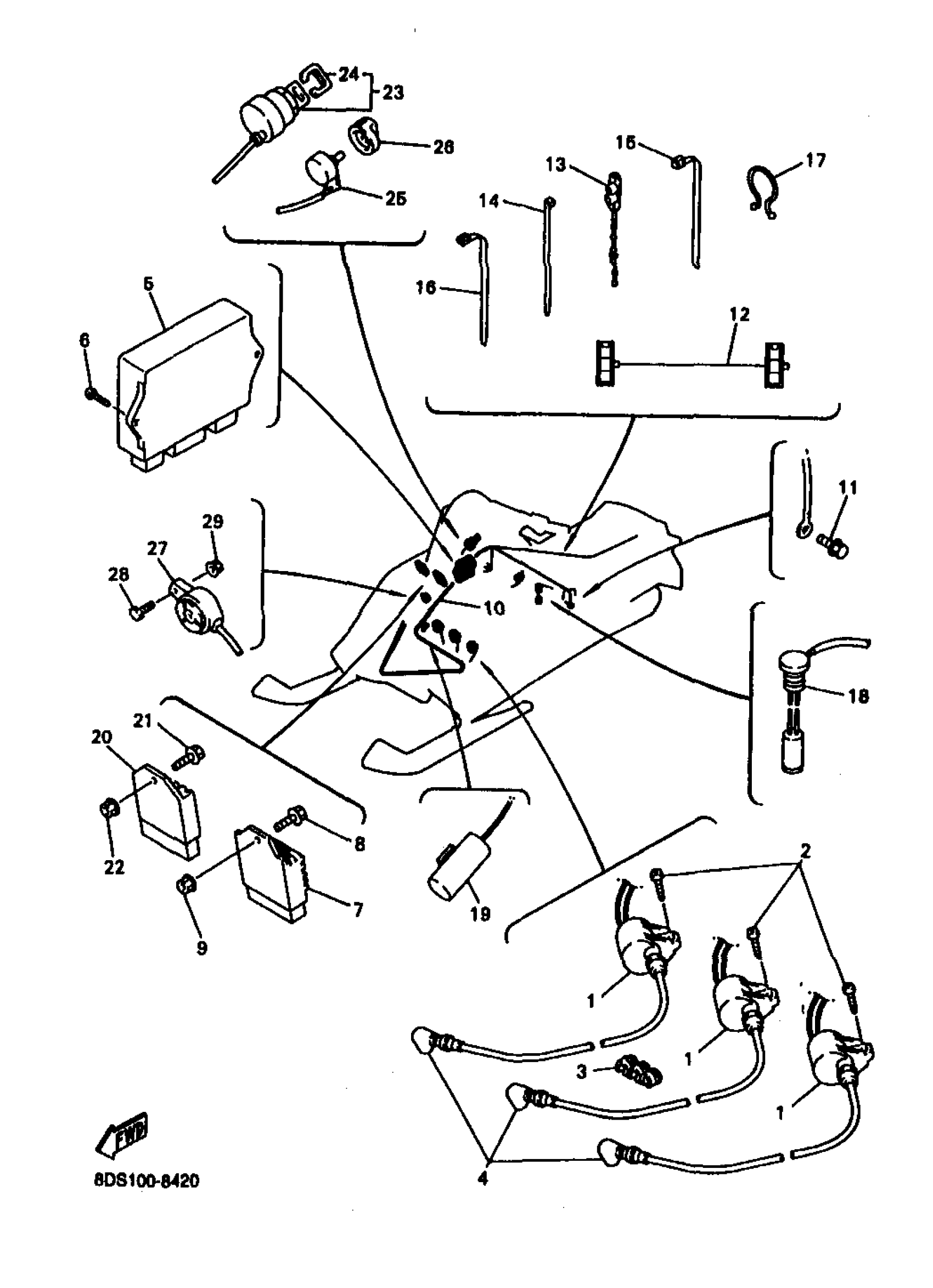

1998 Yamaha Vmax 700 XT (VX700XTB) Electrical 1 Diagram

← All diagrams

Find the part on the Electrical 1 diagram for your 1998 Yamaha Vmax 700 XT (VX700XTB), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1998 Yamaha Vmax 700 XT (VX700XTB) Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

IGNITION COIL ASSY

8DG-82310-00-00

1
Out of stock

2

SCREW, PAN HEAD (76T)

98517-06025-00

1

$3.12

In stock

3

CLAMP

90464-06247-00

1
Out of stock

4

PLUG CAP ASSY

8DG-82370-00-00

1
Out of stock

5

C.D.I. UNIT ASSEMBLY

8CH-85540-00-00

1
Out of stock

6

SCREW, TAPPING

97707-60525-00

1

$6.69

In stock

7

RECTIFIER & REGULATOR ASSY

89A-81960-00-00

1

$91.88

In stock

8

BOLT, FLANGE

95817-06016-00

1

$1.49

In stock

9

NUT, FLANGE(4MV)

95707-06500-00

1

$0.78

In stock

10

WIRE HARNESS ASSEMBLY

8CH-82590-00-00

1
Out of stock

11

BOLT, FLANGE

95817-06016-00

1

$1.49

In stock

12

WIRE, LEAD

8CR-8471G-00-00

1
Out of stock

13

CLAMP

90464-20031-00

1

$2.62

In stock

14

CLAMP(4FM)

90464-15195-00

1

$2.77

In stock

15

CLAMP(4FM)

90464-15195-00

1

$2.77

In stock

16

CLAMP

90464-13077-00

—

$6.68

In stock

17

CLAMP

90464-25267-00

—

$5.62

In stock

18

OIL LEVEL GAUGE ASSY

3E1-85720-15-00

—

$60.48

In stock

19

CONDENSER, SMOOTHING

1NL-81965-01-00

—
Out of stock

20

VOLTAGE REGULATOR ASSY

8AB-81910-00-00

1
Out of stock

21

BOLT, FLANGE

95817-06016-00

1

$1.49

In stock

22

NUT, FLANGE(4MV)

95707-06500-00

1

$0.78

In stock

23

MAIN SWITCH ASSY

8AB-82510-01-00

—
Out of stock

24

CAP, KEY

526-82579-00-00

—

$6.72

In stock

25

RESISTOR, VARIABLE

8CR-87283-00-00

1
Out of stock

26

KNOB, VARIABLE RESISTOR

8AB-87284-00-00

1
Out of stock

27

BUZZER

8CW-83383-00-00

—

$141.28

In stock

28

BOLT(3JK)

97027-05020-00

—

$2.48

In stock

29

NUT, FLANGE(3GM)

95707-05500-00

—

$6.18

In stock
