1996 Yamaha Vmax 600 XT Proaction Plus (VX600XTW) Electrical 1 Diagram

← All diagrams

Find the part on the Electrical 1 diagram for your 1996 Yamaha Vmax 600 XT Proaction Plus (VX600XTW), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

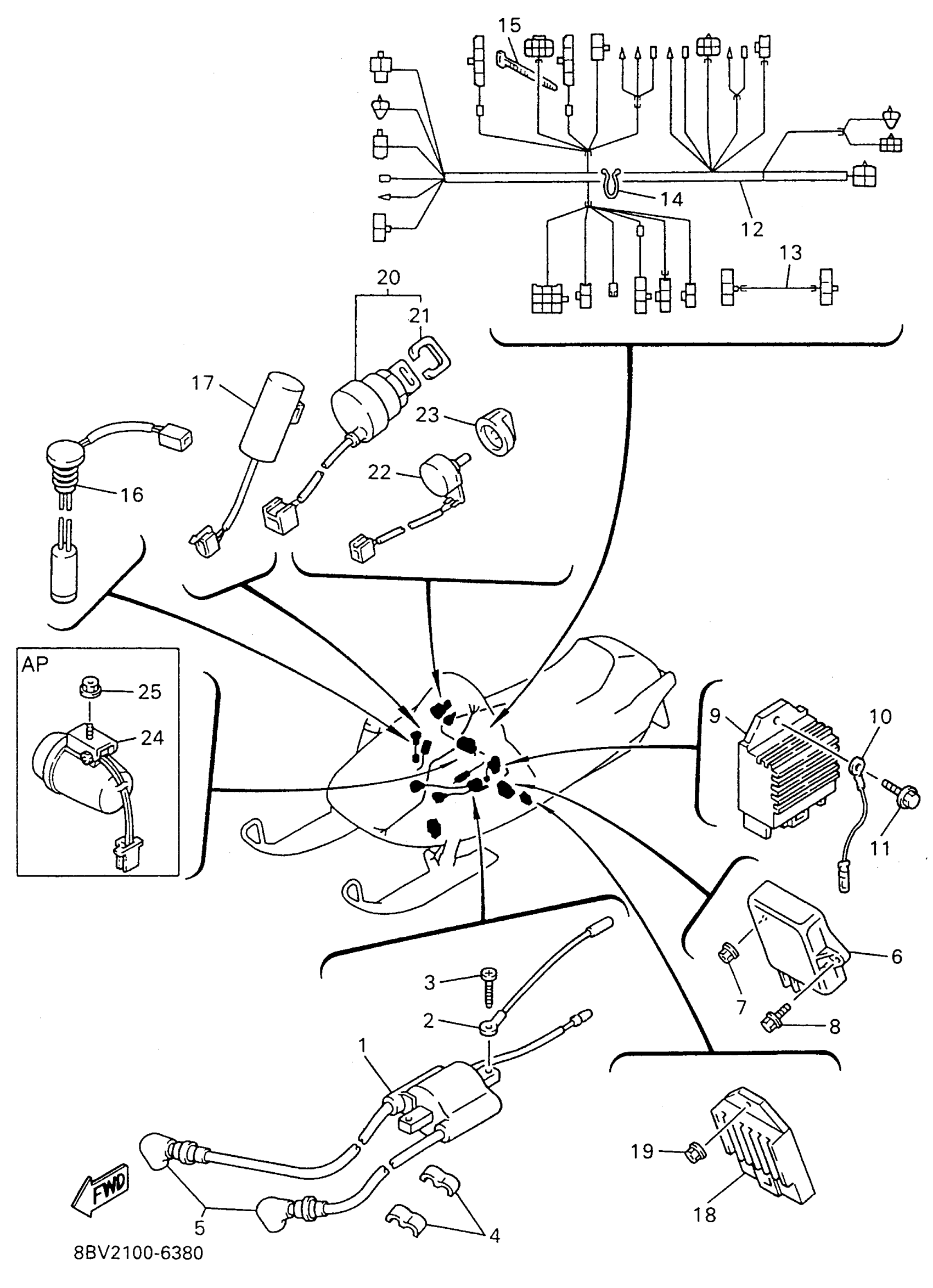

1996 Yamaha Vmax 600 XT Proaction Plus (VX600XTW) Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

IGNITION COIL ASSY

8AB-82310-07-00

1
Out of stock

2

WIRE, SUB-LEAD

87D-82318-00-00

1
Out of stock

3

SCREW, TAPPING(65J)

97780-60625-00

1

$2.75

In stock

4

CLAMP, CORD

861-82361-00-00

—

$5.34

In stock

5

PLUG CAP ASSY

8DG-82370-00-00

1
Out of stock

6

C.D.I. UNIT ASSY

8CA-85540-10-00

—

$511.22

In stock

7

NUT, FLANGE(4MV)

95707-06500-00

1

$0.78

In stock

8

BOLT, FLANGE

95817-06016-00

1

$1.49

In stock

9

RECTIFIER & REGULATOR ASSY

89A-81960-00-00

1

$91.88

In stock

10

WIRE, SUB-LEAD

87D-82318-00-00

1
Out of stock

11

BOLT, FLANGE

95817-06016-00

1

$1.49

In stock

12

WIRE HARNESS ASSEMBLY

8AB-82590-10-00

1
Out of stock

13

WIRE, LEAD

8AB-8471G-00-00

1
Out of stock

14

CLAMP

90464-20031-00

1

$2.62

In stock

15

BAND

341-26397-01-00

1
Out of stock

16

OIL LEVEL GAUGE ASSY

3E1-85720-15-00

—

$60.48

In stock

17

CONDENSER, SMOOTHING

1NL-81965-01-00

—
Out of stock

18

VOLTAGE REGULATOR ASSY

8AB-81910-00-00

1
Out of stock

19

NUT, FLANGE(4MV)

95707-06500-00

1

$0.78

In stock

20

MAIN SWITCH ASSY

8AB-82510-01-00

—
Out of stock

21

CAP, KEY

526-82579-00-00

—

$6.72

In stock

22

RESISTOR, VARIABLE

8CR-87283-00-00

1
Out of stock

23

KNOB, VARIABLE RESISTOR

8AB-87284-00-00

1
Out of stock

24

BUZZER

8CL-83383-00-00

1
Out of stock

25

NUT,SELF-LOCKING

95607-06200-00

—

$10.25

In stock
