1998 Yamaha Vmax 600 XTC (VX600XTCB) Steering Diagram

← All diagrams

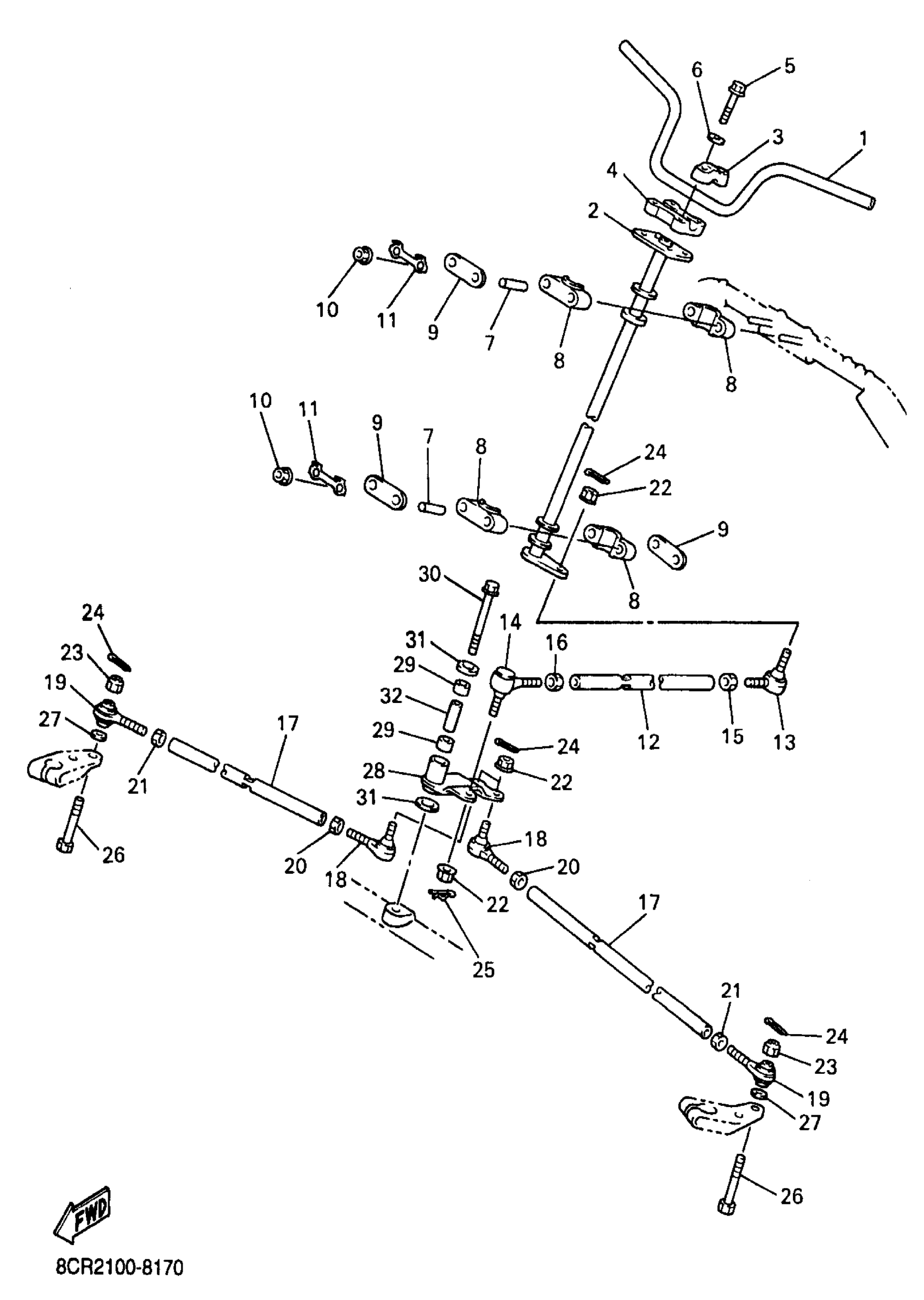

Find the part on the Steering diagram for your 1998 Yamaha Vmax 600 XTC (VX600XTCB), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1998 Yamaha Vmax 600 XTC (VX600XTCB) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COLUMN, STEERING

8CR-23811-00-00

—

$45.75

In stock

2

COLUMN, STEERING 2

8CR-23813-00-00

1
Out of stock

3

HOLDER, HANDLE UPPER

1E6-23441-00-00

1

$22.38

In stock

4

HANDLE, HOLDER

164-23441-01-98

—
Out of stock

5

BOLT, HEXAGON

97017-08055-00

1

$6.88

In stock

6

WASHER(6TA)

92907-08600-00

1

$2.52

In stock

7

COLLAR(85G)

90387-106T4-00

1

$11.29

In stock

8

PLANE BEARING, STEERING

8DF-23812-00-00

1

$6.91

In stock

9

HOLDER, BEARING

8CR-23872-00-00

—

$2.57

In stock

10

NUT, NYLON

95717-08300-00

1

$2.57

In stock

11

WASHER, LOCK 1

1UY-23894-01-00

1
Out of stock

12

ROD, STEERING RELAY

8CR-23821-00-00

—

$21.34

In stock

13

JOINT, UNIVERSAL 2

8CR-23845-10-00

1

$52.81

In stock

14

JOINT, UNIVERSAL 3

8CR-23847-00-00

1

$48.17

In stock

15

NUT (3WP1)

95317-10700-00

1

$6.17

In stock

16

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

17

ROD, TIE

8CR-23831-00-00

—
Out of stock

18

JOINT, UNIVERSAL 2

8CR-23845-10-00

1

$52.81

In stock

19

JOINT, UNIVERSAL 3

87S-23847-01-00

—

$44.71

In stock

20

NUT (3WP1)

95317-10700-00

1

$6.17

In stock

21

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

22

NUT, FLANGE(8AB)

95707-10500-00

—

$1.66

In stock

23

NUT, NYLON

95707-10300-00

—

$6.68

In stock

24

PIN, COTTER

91490-25020-00

—

$2.94

In stock

25

CLIP 136253750000

90468-12006-00

—

$5.10

In stock

26

BOLT, PIN HOLE (8M6)

90102-10044-00

—

$12.18

In stock

27

WASHER PLATE (3L6)

90201-08759-00

—

$2.52

In stock

28

ARM, IDLER

8DF-23826-10-00

—

$83.22

In stock

29

BEARING, CYLINDRICAL(3VR)

93317-41767-00

—

$38.78

In stock

30

BOLT, WASHER BASED (26H)

90105-12252-00

—
Out of stock

31

WASHER, PLATE

90201-121U3-00

—

$5.45

In stock

32

COLLAR

8DF-2412G-00-00

—

$8.97

In stock
