1996 Yamaha Vmax 600 Mountain MAX (VX600STW) Steering Diagram

← All diagrams

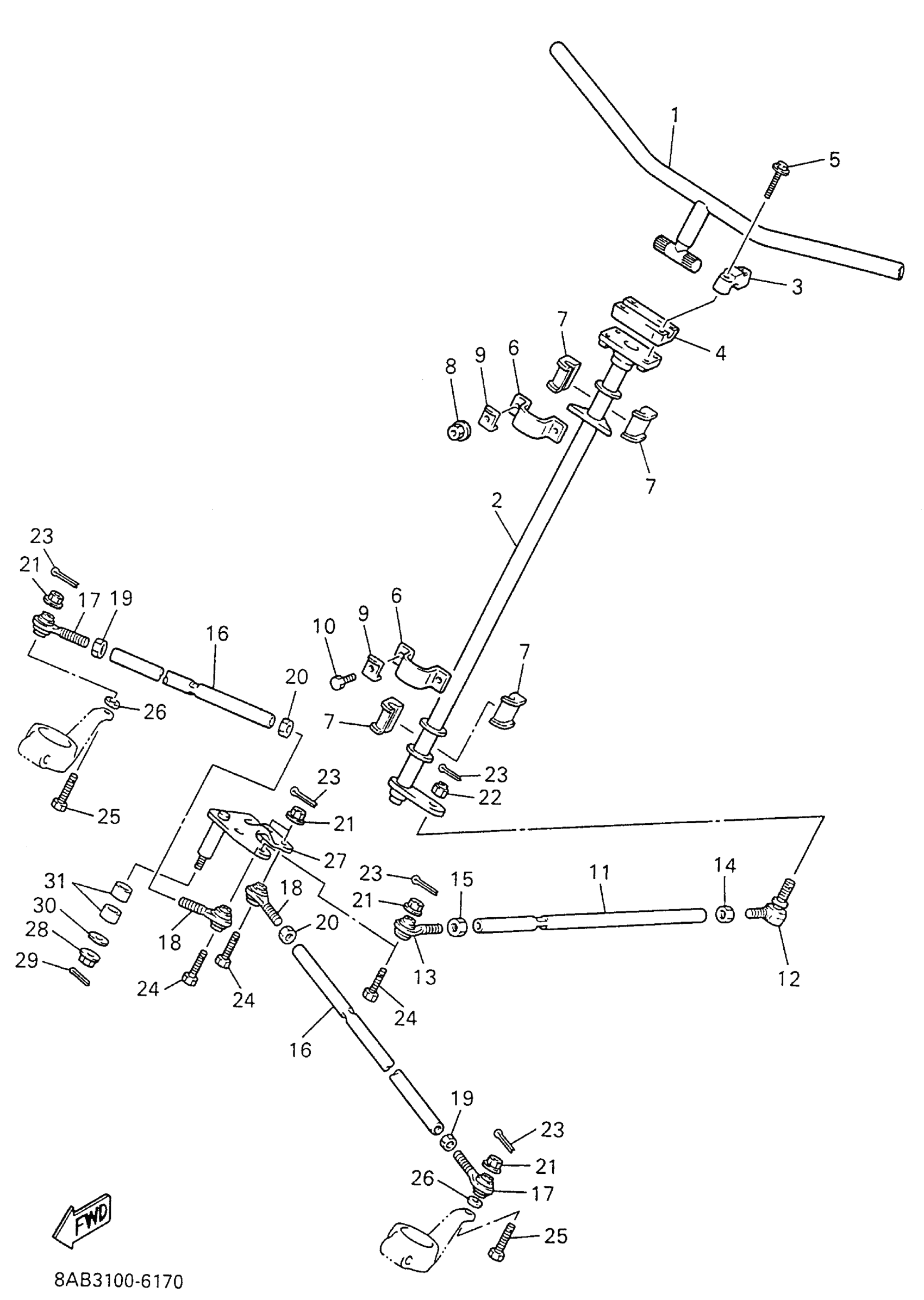

Find the part on the Steering diagram for your 1996 Yamaha Vmax 600 Mountain MAX (VX600STW), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1996 Yamaha Vmax 600 Mountain MAX (VX600STW) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COLUMN,STEERING

8AB-23811-00-00

1
Out of stock

2

COLUMN, STEERING 2

8AB-23813-00-00

1
Out of stock

3

HOLDER, HANDLE UPPER

1E6-23441-00-00

1

$22.38

In stock

4

HANDLE, HOLDER

164-23441-01-98

—
Out of stock

5

BOLT, FLANGE

95817-08055-00

1

$2.82

In stock

6

BRACKET, STEERING LOWER

84M-23868-00-00

—

$32.05

In stock

7

BEARING, STEERING

8F3-23812-00-00

1

$9.89

In stock

8

NUT, NYLON

95717-08300-00

1

$2.57

In stock

9

WASHER, LOCK 1

8AC-23894-01-00

1

$3.62

In stock

10

BOLT, HEXAGON

97017-08020-00

1
Out of stock

11

ROD, STEERING RELAY

8AB-23821-00-00

—

$21.03

In stock

12

JOINT, UNIVERSAL 1

86X-23841-00-00

1

$51.36

In stock

13

JOINT, UNIVERSAL 3

87S-23847-01-00

1

$44.71

In stock

14

NUT (3WP1)

95317-10700-00

1

$6.17

In stock

15

NUT, HEXAGON (8A5)

90170-10186-00

1

$7.60

In stock

16

ROD, TIE

8AB-23831-00-00

1
Out of stock

17

JOINT, UNIVERSAL 2

87S-23845-01-00

—

$45.86

In stock

18

JOINT, UNIVERSAL 3

87S-23847-01-00

1

$44.71

In stock

19

NUT (3WP1)

95317-10700-00

1

$6.17

In stock

20

NUT, HEXAGON (8A5)

90170-10186-00

1

$7.60

In stock

21

NUT, NYLON

95707-10300-00

—

$6.68

In stock

22

NUT, SELF-LOCKING (8J8)

90185-10085-00

—

$2.57

In stock

23

PIN, COTTER

91490-25020-00

—

$2.94

In stock

24

BOLT, WITH HOLE

90102-10031-00

—

$15.65

In stock

25

BOLT, PIN HOLE (8M6)

90102-10044-00

—

$12.18

In stock

26

WASHER PLATE (3L6)

90201-08759-00

—

$2.52

In stock

27

ARM, IDLER

8AB-23826-00-00

1
Out of stock

28

NUT, NYLON

95717-12300-00

—

$5.85

In stock

29

PIN, COTTER

91490-30030-00

—

$7.15

In stock

30

WASHER, PLATE (4N0)

90201-126A7-00

—

$6.28

In stock

31

BUSH, BIMETAL FORMED

90384-20231-00

1
Out of stock
