ALTERNATE REVERSE GEAR

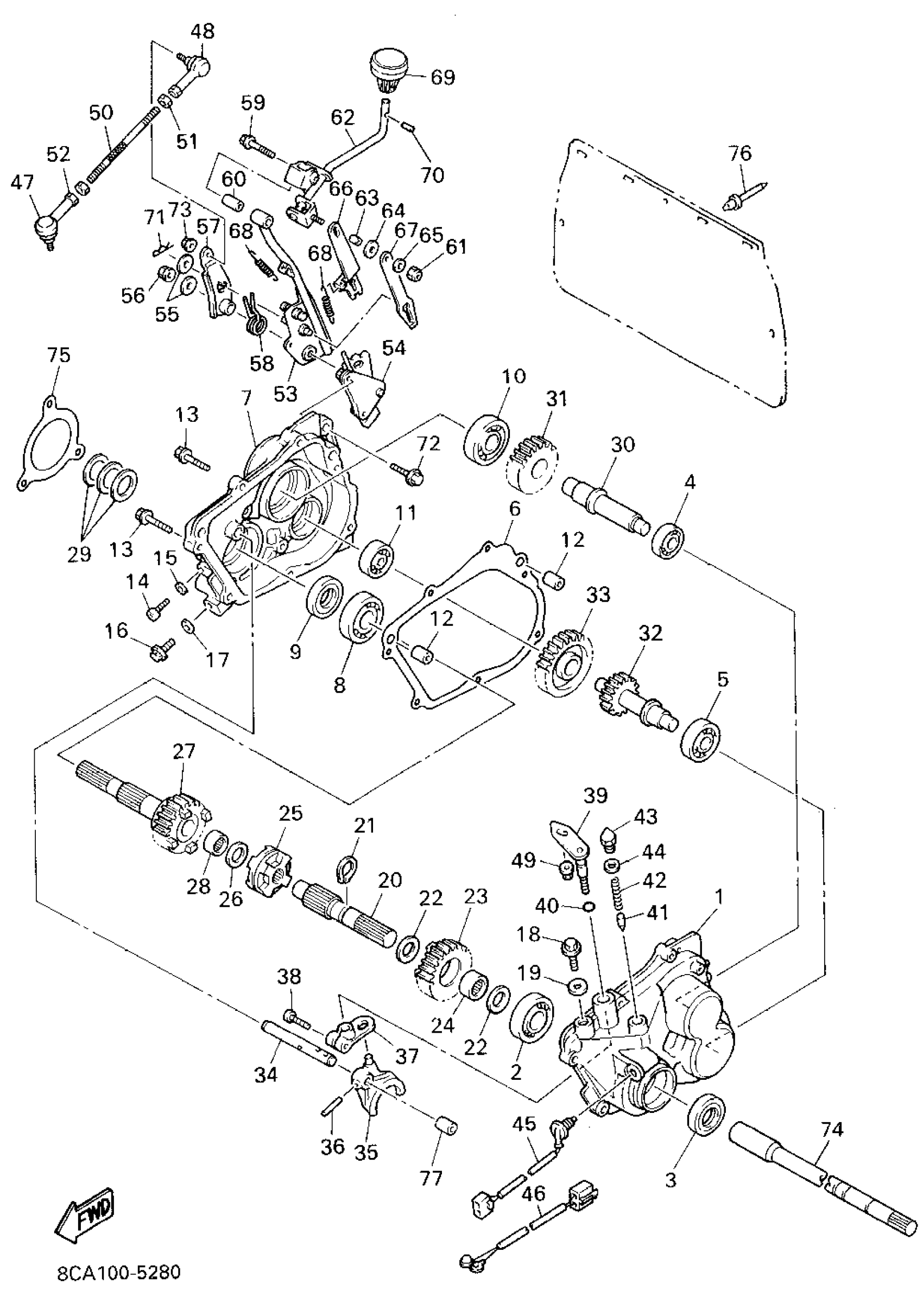

1995 Yamaha Vmax 500 (VX500V) Alternate Reverse Gear Diagram
Find the part on the Alternate Reverse Gear diagram for your 1995 Yamaha Vmax 500 (VX500V), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.
#
1
CASE 1
8AB-46291-00-00
3
OIL SEAL (25X44X6-810)
93102-25081-00
6
GASKET 1
8AB-15455-00-00
7
CASE 2
8AB-46292-01-00
9
OIL SEAL (25X44X6-810)
93102-25081-00
20
AXLE, MAIN
8AB-17411-00-00
21
CIRCLIP (256)
93410-25017-00
22
WASHER, PLATE(8BB)
90201-250R9-00
23
GEAR, REVERSE PINION 1
8BB-17143-00-00
24
BEARING, CYLINDRICAL
93317-42575-00
25
DOG, TRANSMISSION SHIFT
8BB-17492-00-00
27
SHAFT
8AB-17523-00-00
30
AXLE, IDLE
8AB-17432-00-00
31
GEAR, MIDDLE DRIVEN
8BB-17583-00-00
32
AXLE, COUNTER
8AB-17431-00-00
33
GEAR, REVERSE WHEEL1
8BB-17243-00-00
34
BAR, SHIFT FORK GUIDE 1
8AB-18531-00-00
35
FORK, SHIFT 1
88T-18511-00-00
36
PIN, SPRING (91609-40025-00)
91609-40024-00
37
LEVER
8CL-18191-00-00
39
LEVER, SHIFT 3
8BB-18151-00-00
41
PIN
90249-07217-00
43
PLUG, STRAIGHT SCREW
90340-10136-00
50
JOINT, ROD 1
88T-18116-01-00
53
ARM, SHIFT
8BB-18112-00-00
54
GUIDE, PLATE STOPPER
8BB-18161-00-00
55
WASHER, PLATE(8AT)
90201-081R9-00
57
LEVER, SHIFT 2
8BB-18122-00-00
58
SPRING
8BB-18123-00-00
60
. COLLAR
90387-06605-00
62
LEVER, SHIFT 4
8CL-18152-00-00
63
COLLAR (26H)
90387-053H3-00
64
WASHER PLATE 122217250000
90202-07015-00
66
GUIDE, SHIFT
8BB-18172-00-00
67
GUIDE, SHIFT RETURN SPRING
8BB-18153-00-00
70
PIN,SPRING (648)
91690-40022-00
74
SHAFT, SECONDARY
8CL-17681-91-00
75
GASKET
8AB-47544-00-00
