1994 Yamaha Vmax 500 (VX500U) Electrical 2 Diagram

← All diagrams

Find the part on the Electrical 2 diagram for your 1994 Yamaha Vmax 500 (VX500U), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

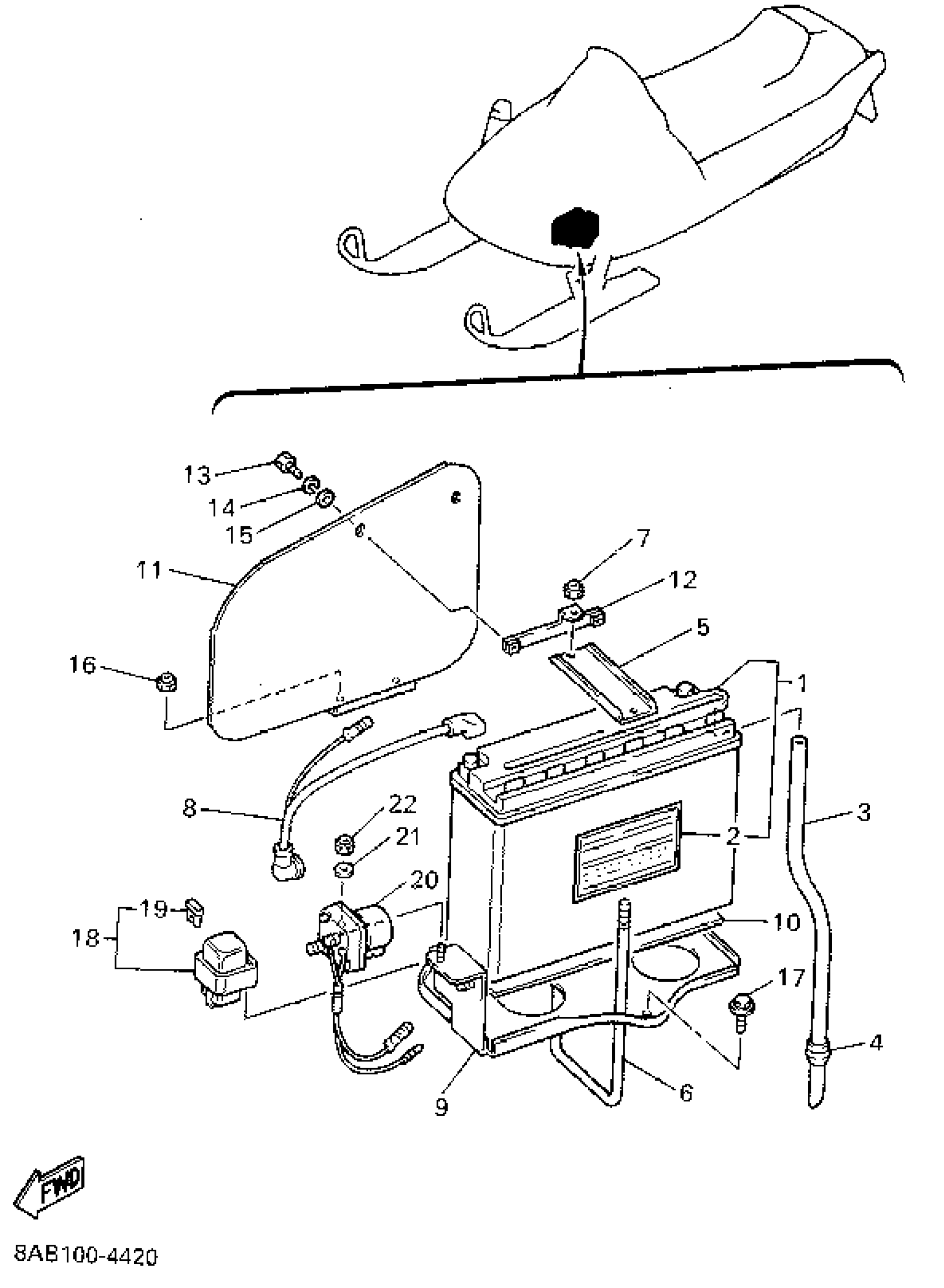

1994 Yamaha Vmax 500 (VX500U) Electrical 2 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

YB16ALA2 YUASA BATTERY

YB1-6ALA2-00-00

1
Out of stock

2

LABEL, BATTERY

40A-82141-G0-00

1
Out of stock

3

HOSE

90445-086H3-00

1
Out of stock

4

GROMMET(3AA)

90480-12497-00

1

$2.75

In stock

5

. PLATE, BATTERY FITTING

84N-82136-00-00

1
Out of stock

6

. SCREW, FITTING

84N-82133-00-00

1
Out of stock

7

NUT, NYLON

95707-06300-00

1

$3.20

In stock

8

WIRE PLUS LEAD

84N-82115-00-00

1
Out of stock

9

BRACKET, BATTERY

8BB-2199G-00-00

1
Out of stock

10

SEAT, BATTERY

84N-82122-00-00

1

$4.38

In stock

11

SHIELD, HEAT

84N-2199H-01-00

1
Out of stock

12

. BRACKET, BATTERY

8V0-82128-00-00

1
Out of stock

13

BOLT (682)

97095-05010-00

—

$1.66

In stock

14

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

15

WASHER, PLAIN (646)

92990-05600-00

1
Out of stock

16

NUT, U FLANGE

95604-06200-00

—

$2.35

In stock

17

BOLT, FLANGE

95812-06010-00

—

$2.75

In stock

18

FUSE HOLDER ASSY

8BE-82150-00-00

—

$21.80

In stock

19

FUSE (10A)

42X-82151-00-00

—

$2.16

In stock

20

. STARTER RELAY ASSY

8J9-81940-10-00

1
Out of stock

21

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

22

NUT, U FLANGE

95604-06200-00

—

$2.35

In stock
