2001 Yamaha V-MAX 500 (VX500F) Intake Diagram

← All diagrams

Find the part on the Intake diagram for your 2001 Yamaha V-MAX 500 (VX500F), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

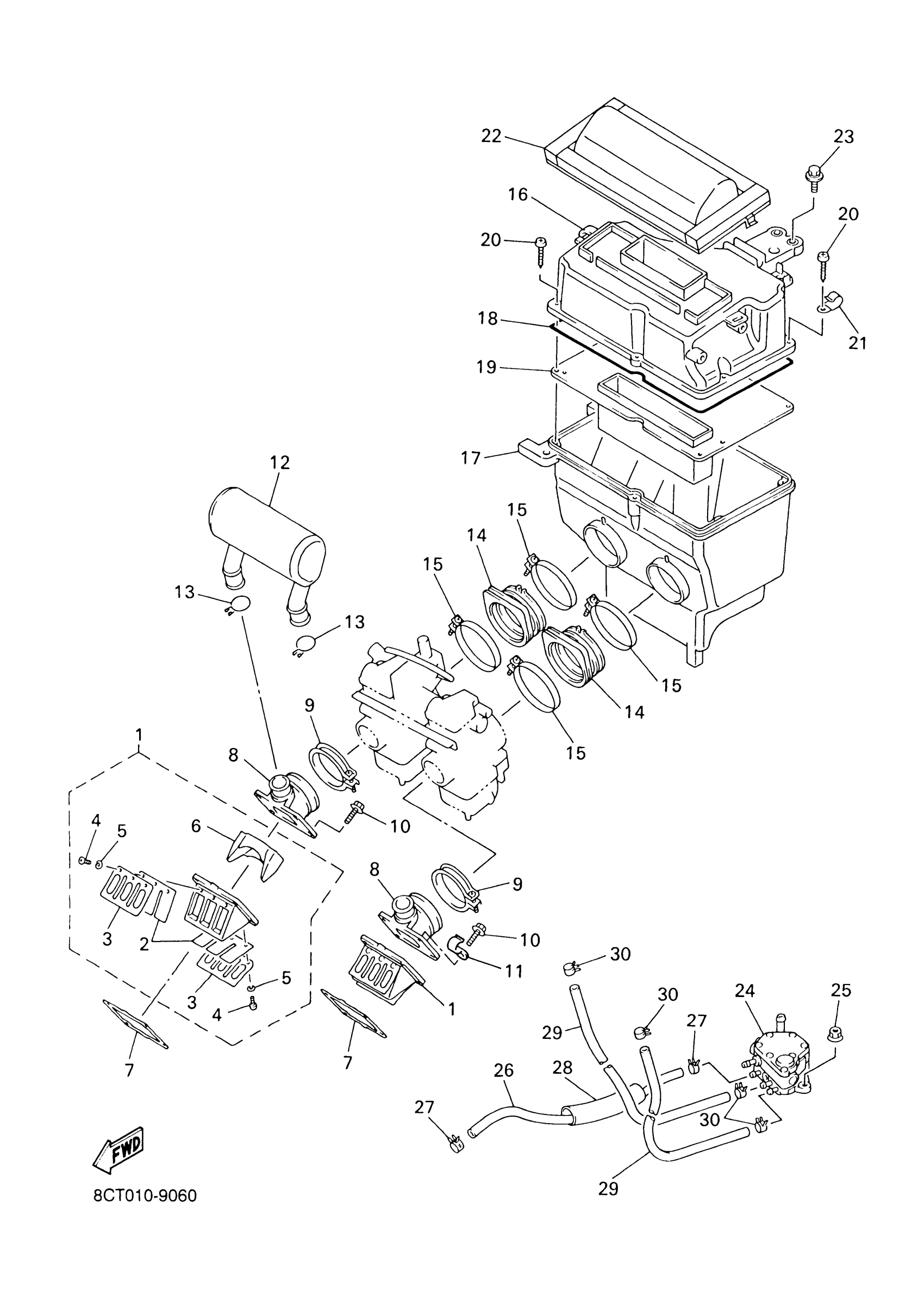

2001 Yamaha V-MAX 500 (VX500F) Intake Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

REED VALVE ASSY

4DA-13610-01-00

1
Out of stock

2

REED, VALVE

3SP-13613-01-00

1

$26.43

In stock

3

STOPPER, REED VALVE

8DJ-13616-00-00

1

$15.54

In stock

4

SCREW, PAN HEAD(3AC)

98517-03008-00

1

$2.74

In stock

5

WASHER, SPRING

92990-03100-00

1

$6.17

In stock

6

. SPACER, REED VALVE

4DA-13625-00-00

1
Out of stock

7

GASKET, VALVE SEAT

80L-13621-01-00

1

$9.80

In stock

8

MANIFOLD, INTAKE

8CR-13555-00-00

1
Out of stock

9

BAND

86M-13575-00-00

1

$16.45

In stock

10

BOLT, FLANGE

95817-06020-00

1

$2.69

In stock

11

CLAMP

90462-08246-00

1
Out of stock

12

CHAMBER, AIR

8CR-13581-00-00

—

$29.94

In stock

13

CLIP(8V0)

90467-24096-00

1
Out of stock

14

JOINT, AIR CLEANER 1

8CR-14453-00-00

1
Out of stock

15

CLAMP, HOSE (29L)

90460-68230-00

1
Out of stock

16

SILENCER, INTAKE 1

8CR-14431-01-00

1
Out of stock

17

SILENCER, INTAKE 2

8CR-14441-01-00

1
Out of stock

18

SEAL

51Y-14462-00-00

—

$11.61

In stock

19

PLATE

8CR-14477-00-00

1
Out of stock

20

SCREW, TAPPING(82M)

90167-05043-00

—

$5.62

In stock

21

CLAMP

90465-08028-00

1

$4.62

In stock

22

ELEMENT ASSY, AIR CLEANER

8CR-14450-00-00

—

$29.29

In stock

23

BOLT, WITH WASHER(3FC)

90119-06163-00

—
Out of stock

24

FUEL PUMP ASSY

8CR-24410-01-00

—

$190.38

In stock

25

NUT, FLANGE(4MV)

95707-06500-00

—

$0.78

In stock

26

HOSE (L400)

90445-116K9-00

—
Out of stock

27

CLIP (7K7)

90467-11044-00

—
Out of stock

28

HOSE (L150)

90445-226J7-00

1
Out of stock

29

HOSE (L420)

90445-092K1-00

—

$10.63

In stock

30

CLIP (8A1)

90467-09026-00

—

$2.72

In stock
