2024 Yamaha VX (VX1050FA) Valve Diagram

← All diagrams

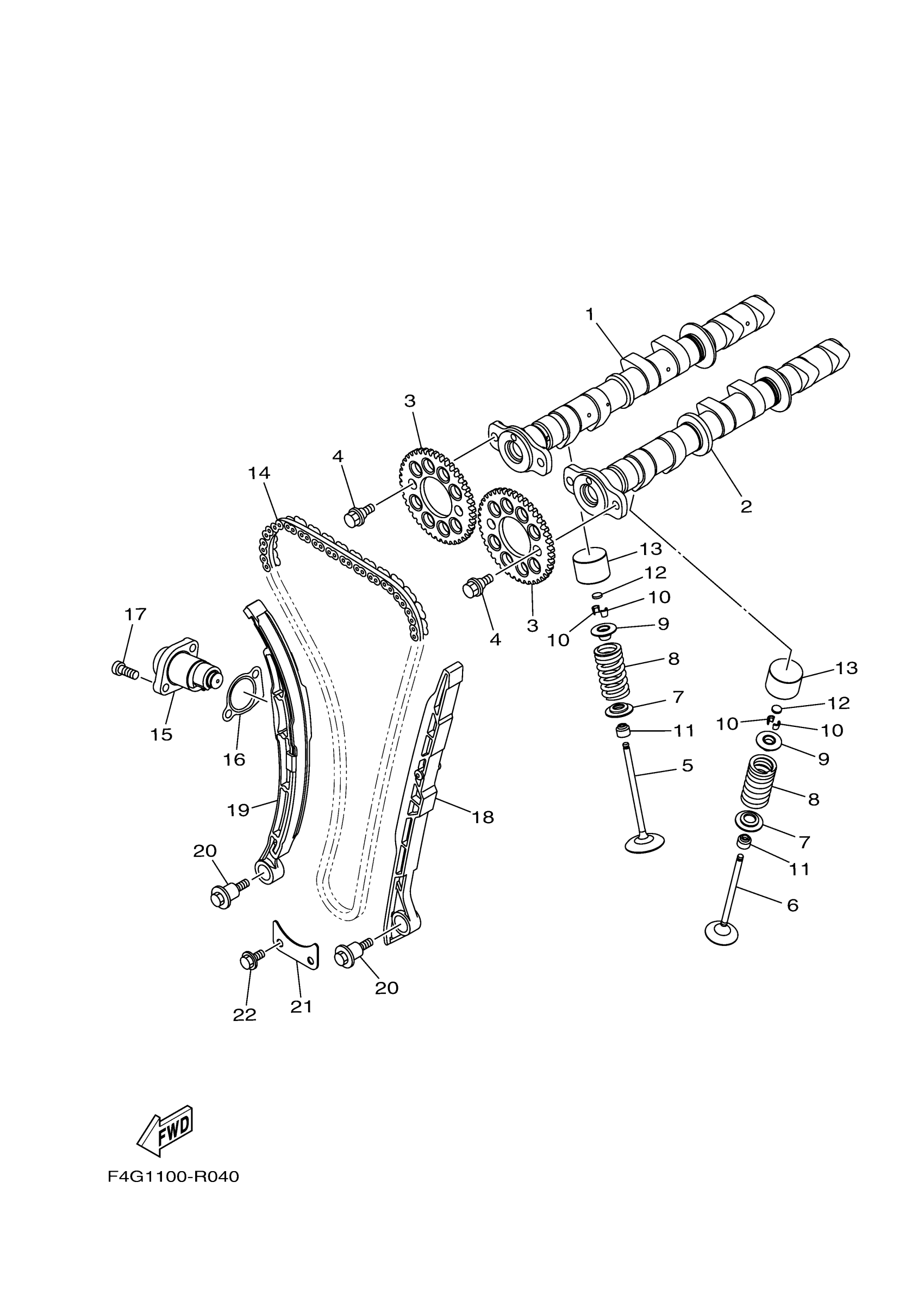

Find the part on the Valve diagram for your 2024 Yamaha VX (VX1050FA), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2024 Yamaha VX (VX1050FA) Valve Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CAMSHAFT ASSY 1

6EY-12170-00-00

1
Out of stock

2

CAMSHAFT ASSY 2

6EY-12180-00-00

1
Out of stock

3

SPROCKET, CAM CHAI

2HC-12176-00-00

1
Out of stock

4

BOLT, FLANGE

90105-07004-00

1
Out of stock

5

VALVE, INTAKE

8GL-12111-10-00

1
Out of stock

6

VALVE, EXHAUST

8GL-12121-10-00

1
Out of stock

7

SEAT, VALVE SPRING

1RC-12116-00-00

1
Out of stock

8

SPRING, VALVE INNER

8GL-12113-00-00

1
Out of stock

9

RETAINER, VALVE SPRING

3D7-12117-00-00

1
Out of stock

10

COTTER, VALVE

1WG-12118-00-00

1
Out of stock

11

SEAL, VALVE STEM

2HC-12119-00-00

1
Out of stock

12

PAD, ADJUSTING 2 (1.20)

1HX-12168-00-00

—
Out of stock

12

PAD, ADJUSTING 2 (1.25)

1HX-12168-20-00

—
Out of stock

12

PAD, ADJUSTING 2 (1.30)

1HX-12168-40-00

1
Out of stock

12

PAD, ADJUSTING 2 (1.35)

1HX-12168-60-00

1
Out of stock

12

PAD, ADJUSTING 2 (1.40)

1HX-12168-80-00

—
Out of stock

12

PAD, ADJUSTING 2 (1.45)

1HX-12168-A0-00

—
Out of stock

12

PAD, ADJUSTING 2 (1.50)

1HX-12168-F0-00

—
Out of stock

12

PAD, ADJUSTING 2 (1.55)

1HX-12168-H1-00

—
Out of stock

12

PAD, ADJUSTING 2 (1.60)

1HX-12168-K1-00

—
Out of stock

12

PAD, ADJUSTING 2 (1.65)

1HX-12168-M1-00

—
Out of stock

12

PAD, ADJUSTING 2 (1.70)

1HX-12168-R1-00

—
Out of stock

12

PAD, ADJUSTING 2 (1.75)

1HX-12168-U1-00

—
Out of stock

12

PAD, ADJUSTING 2 (1.80)

1HX-12168-W1-00

—
Out of stock

12

PAD, ADJUSTING 2 (1.85)

1HX-12168-Y1-00

—
Out of stock

12

PAD, ADJUSTING 2 (1.90)

1HX-12169-11-00

—
Out of stock

12

PAD, ADJUSTING 2 (1.95)

1HX-12169-31-00

—
Out of stock

12

PAD, ADJUSTING 2 (2.00)

1HX-12169-50-00

—
Out of stock

12

PAD, ADJUSTING 2 (2.05)

1HX-12169-70-00

—
Out of stock

12

PAD, ADJUSTING 2 (2.10)

1HX-12169-90-00

—
Out of stock

12

PAD, ADJUSTING 2 (2.15)

1HX-12169-E0-00

—
Out of stock

12

PAD, ADJUSTING 2 (2.20)

1HX-12169-G0-00

—
Out of stock

12

PAD, ADJUSTING 2 (2.25)

1HX-12169-J0-00

—
Out of stock

12

PAD, ADJUSTING 2 (2.30)

1HX-12169-L0-00

—
Out of stock

12

PAD, ADJUSTING 2 (2.35)

1HX-12169-N0-00

—
Out of stock

12

PAD, ADJUSTING 2 (2.40)

1HX-12169-T0-00

—
Out of stock

13

LIFTER, VALVE

6EY-12153-01-00

1
Out of stock

14

CHAIN

94591-57140-00

—
Out of stock

15

TENSIONER ASSY, CA

8KH-12210-00-00

—
Out of stock

16

GASKET, TENSIONER CASE

2C0-12213-00-00

—
Out of stock

17

BOLT,SOCKET HEAD

91314-06020-00

—
Out of stock

18

DAMPER, CHAIN 1

6EY-12251-00-00

1
Out of stock

19

DAMPER, CHAIN 2

2HC-12252-00-00

—
Out of stock

20

BOLT

90109-06297-00

—
Out of stock

21

PLATE

6EY-12279-00-00

1
Out of stock

22

BOLT, FLANGE

95817-06012-00

—
Out of stock
