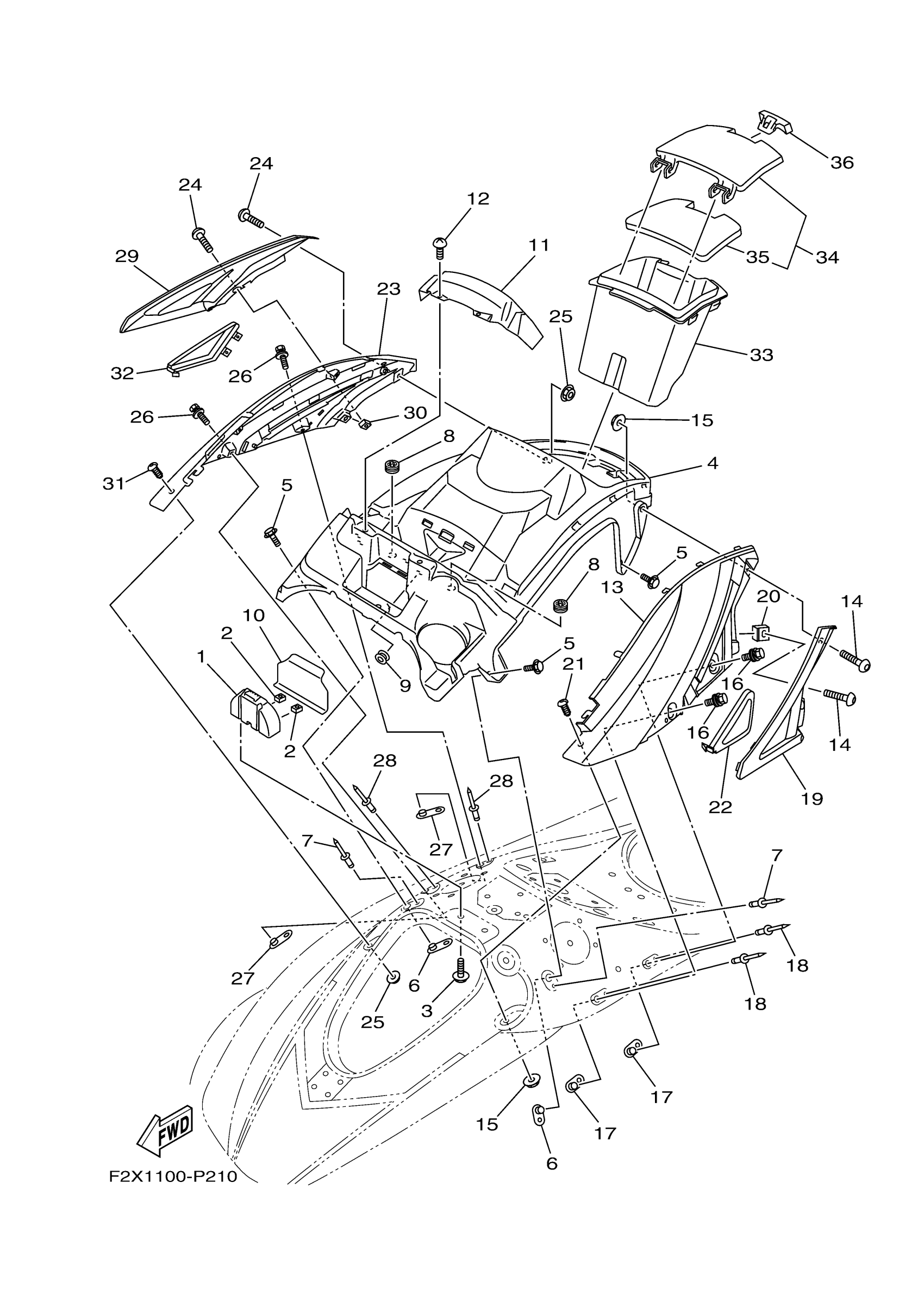

Find the part on the Engine Hatch 1 diagram for your 2016 Yamaha VX (VX1050CR), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2016 Yamaha VX (VX1050CR) Engine Hatch 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HOOK,LID LOCK

F2X-U517F-00-00

1

$6.69

In stock

2

NUT

F2X-U517E-00-00

1

$2.54

In stock

3

BOLT, WITH WASHER

90119-06880-00

1

$3.92

In stock

4

COVER, CENTER

F2X-U5554-00-00

1

$155.37

In stock

5

BOLT, WITH WASHER

90119-06878-00

1

$3.85

In stock

6

PLATE, FIX

F2X-U5175-00-00

1

$2.00

In stock

7

RIVET, BLIND

90267-48802-00

1

$2.06

In stock

8

. DAMPER 1

F1X-U828E-01-00

1

$2.31

In stock

9

. GROMMET

90480-19800-00

1

$12.92

In stock

10

SEAL, COVER CENTER

F2X-U555B-00-00

1

$4.23

In stock

11

COVER METER

F2X-U8262-00-00

1

$14.60

In stock

12

SCREW

F2S-U13C1-00-00

1

$2.69

In stock

13

COVER,SIDE 1

F2X-U377B-10-P9

1
Out of stock

14

BOLT,HEX. SOCKET BUTTON

90111-06803-00

1

$2.46

In stock

15

NUT, LOCK

F2N-U142L-00-00

1

$1.54

In stock

16

BOLT, WITH WASHER

90119-06878-00

1

$3.85

In stock

17

PLATE, FIX

F2X-U5175-00-00

1

$2.00

In stock

18

RIVET, BLIND

90267-48802-00

1

$2.06

In stock

19

ORNAMENT, SIDE LH

F2X-U377F-00-00

1

$95.37

In stock

20

NUT

F2X-U517E-00-00

1

$2.54

In stock

21

SCREW

F2N-67823-10-00

1

$2.22

In stock

22

INNER, COVER SIDE 1

F2X-U377H-00-00

1

$4.31

In stock

23

COVER,SIDE 2

F2X-U377C-10-P9

1
Out of stock

24

BOLT,HEX. SOCKET BUTTON

90111-06803-00

1

$2.46

In stock

25

NUT, LOCK

F2N-U142L-00-00

1

$1.54

In stock

26

BOLT, WITH WASHER

90119-06878-00

1

$3.85

In stock

27

PLATE, FIX

F2X-U5175-00-00

1

$2.00

In stock

28

RIVET, BLIND

90267-48802-00

1

$2.06

In stock

29

ORNAMENT, SIDE RH

F2X-U377G-00-00

1

$92.79

In stock

30

NUT

F2X-U517E-00-00

1

$2.54

In stock

31

SCREW

F2N-67823-10-00

1

$2.22

In stock

32

INNER, COVER SIDE 2

F2X-U377J-00-00

1

$4.31

In stock

33

BOX GLOVE

F2X-U516P-00-00

1

$13.06

In stock

34

GLOVE BOX HATCH ASSY.

F2X-U1708-00-00

1

$28.26

In stock

35

. PACKING CASE

F2X-U519D-00-00

1

$15.37

In stock

36

LOCK

F2X-U2875-00-00

1

$2.68

In stock
