1999 Kawasaki Vulcan 800 Rear Wheel/chain Diagram

← All diagrams

Find the part on the Rear Wheel/chain diagram for your 1999 Kawasaki Vulcan 800, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

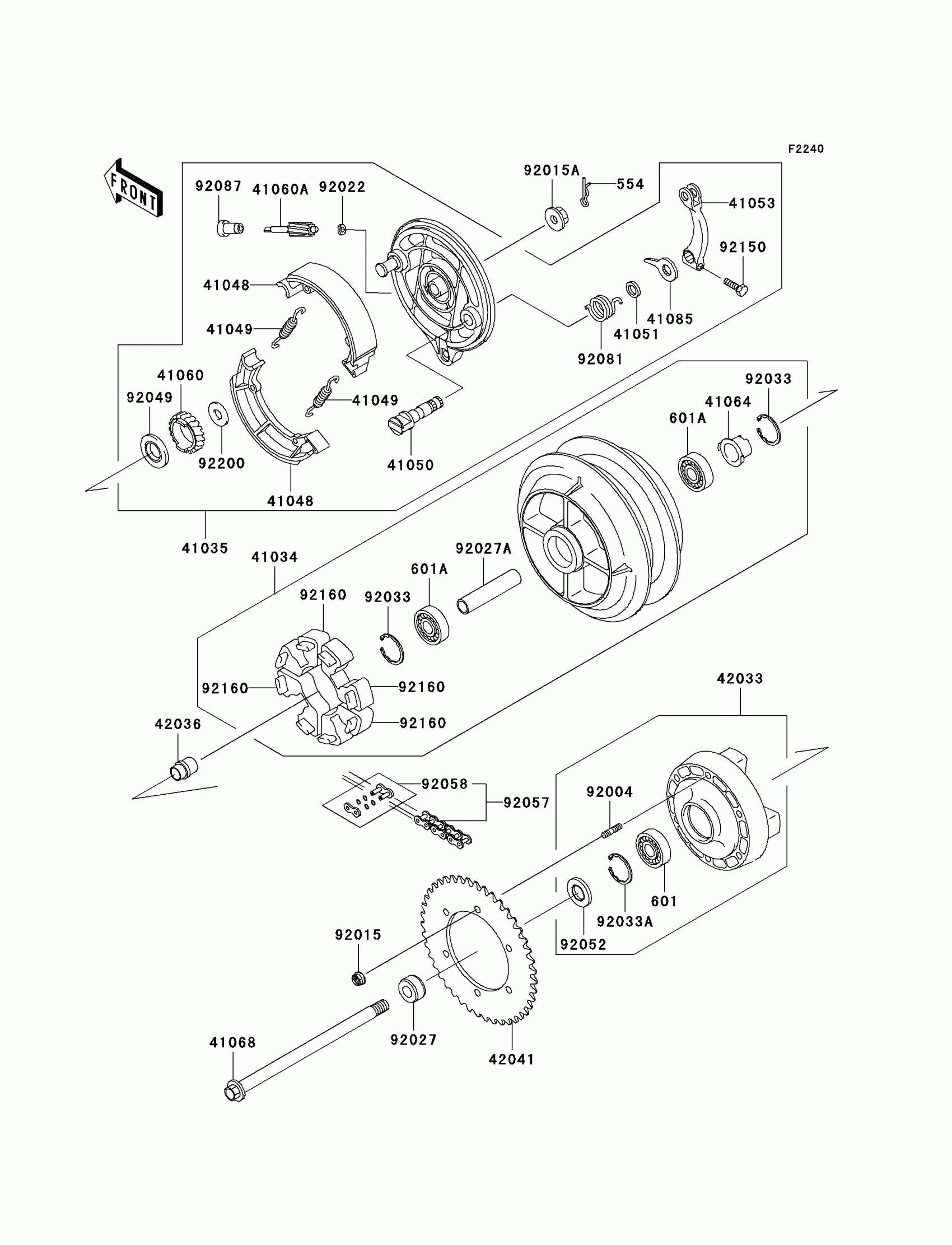

1999 Kawasaki Vulcan 800 Rear Wheel/chain Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

554

PIN-SNAP,10MM

554A1000

1
Out of stock

601

BEARING-BALL,#6205UG

601B6205UG

1
Out of stock

601A

BEARING-BALL,6303LLUC3/2ASU68

601B6303UU

1
Out of stock

41034

DRUM-ASSY,REAR BRAKE

41034-1248

1
Out of stock

41035

PANEL-ASSY-BRAKE,RR

41035-1482

1
Out of stock

41048

SHOE-BRAKE

41048-1070

1
Out of stock

41049

SPRING,BRAKE SHOE

41049-012

1
Out of stock

41050

CAM-BRAKE

41050-1013

1
Out of stock

41051

SEAL,BRAKE CAM

41051-003

1
Out of stock

41053

LEVER-BRAKE CAM

41053-1063

1
Out of stock

41060

GEAR-METER SCREW,23T

41060-1154

1
Out of stock

41060A

GEAR-METER SCREW,8T

41060-1155

1
Out of stock

41064

RECEIVER-SPEEDOMETER

41064-1057

1
Out of stock

41068

AXLE,RR

41068-1365

1
Out of stock

41085

INDICATOR

41085-1054

1
Out of stock

42033

COUPLING-ASSY,RR HUB

42033-1180

1
Out of stock

42036

SLEEVE,RR HUB,L=33

42036-1146

1
Out of stock

42041A

SPROCKET-HUB,42T

42041-1473

1
Out of stock

92004

STUD,10X19

92004-1151

1
Out of stock

92015

NUT,FLANGED,16MM

92015-1946

1
Out of stock

92015A

NUT,CAP,10MM

92015-1961

1
Out of stock

92022

WASHER,5X9.5X0.8

92022-1511

1
Out of stock

92027

COLLAR,REAR AXLE,LH,L=18.5

92027-1321

1
Out of stock

92027A

COLLAR,17.2X25X96

92027-1555

1
Out of stock

92033

RING-SNAP,47MM

92033-1042

1
Out of stock

92033A

RING-SNAP,52MM

92033-1043

1
Out of stock

92049

SEAL-OIL,BJN30427-C3

92049-1057

1
Out of stock

92052

SEAL-OIL,TWC35527

92052-006

1
Out of stock

92057

CHAIN,DRIVE,EK50MV-OX114L

92057-1369

1
Out of stock

92081

SPRING,BRAKE CAM LEVER RETURN

92081-1816

1
Out of stock

92087

BUSHING-METER GEAR

92087-1060

1
Out of stock

92150

BOLT,8X27

92150-1797

1
Out of stock

92160A

DAMPER,SHOCK,RR HUB

92160-1697

1
Out of stock

92200

WASHER,24X32X1.5

92200-1269

1
Out of stock
