Find the part on the Fenders diagram for your 2005 Kawasaki Vulcan 800 Drifter, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

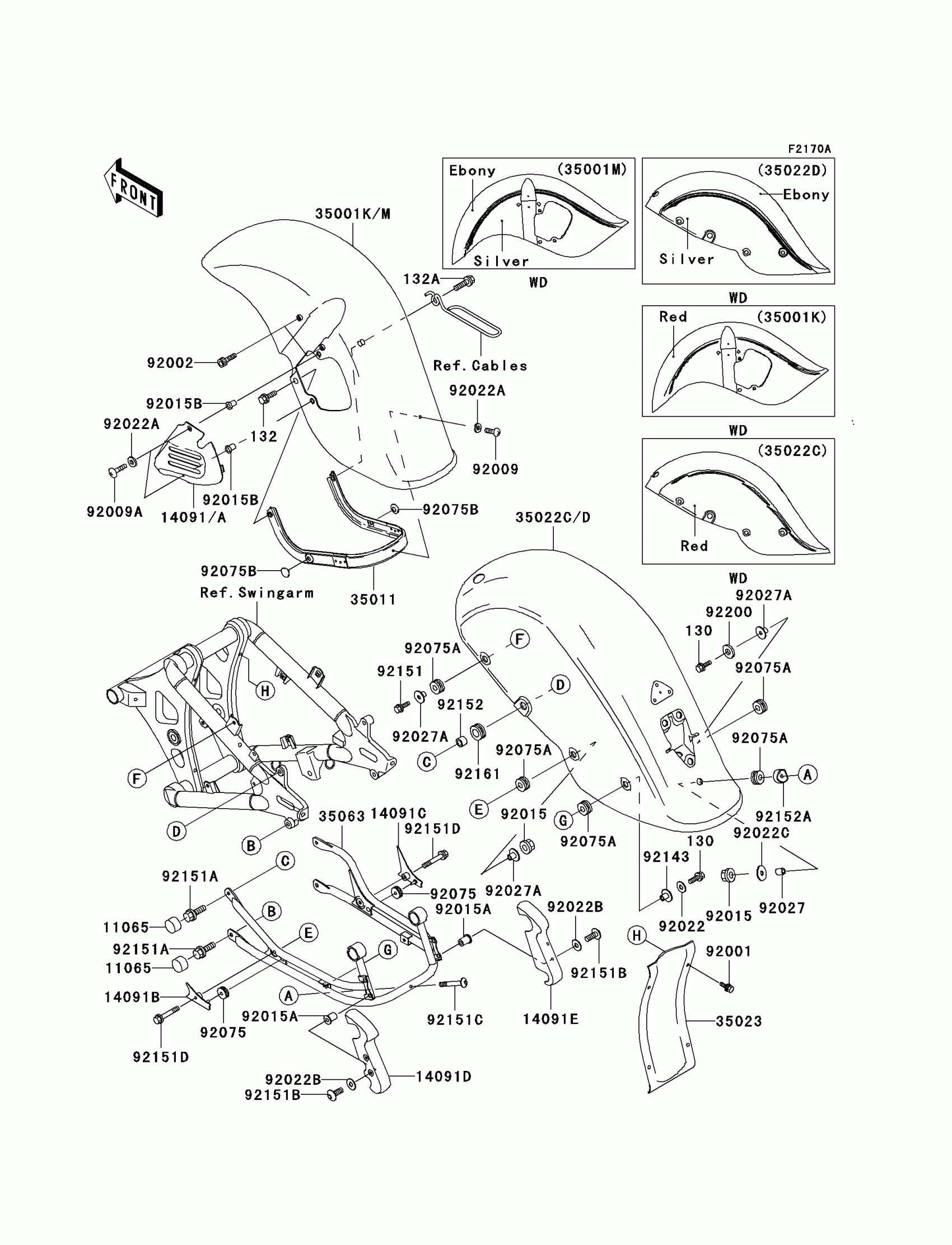

2005 Kawasaki Vulcan 800 Drifter Fenders Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11065

CAP

11065-1195

1

$2.34

In stock

14091A

1

$104.83

In stock

14091B

1

$19.25

In stock

14091C

1

$19.25

In stock

14091D

COVER,RR FENDER STAY,RR,LH

14091-1318

1
Out of stock

14091E

1

$30.52

In stock

35001M

1

$913.58

In stock

35011

STAY,FRONT FENDER

35011-1962

1

$79.68

In stock

35022D

1

$1,090.36

In stock

35023

FENDER-REAR

35023-1417

1

$23.03

In stock

35063

STAY,RR FENDER

35063-1150

1

$334.05

In stock

92001

BOLT,6X20

92001-1765

1

$4.10

In stock

92002

BOLT,SOCKET,8X30

92002-1179

1

$5.76

In stock

92009

SCREW,5X12

92009-1652

1
Out of stock

92009A

SCREW,5X16,BLACK

92009-1654

1
Out of stock

92015

NUT,FLANGED,6MM,BLACK

92015-1386

1
Out of stock

92015A

NUT

92015-1700

1

$6.82

In stock

92015B

NUT,WELL,5MM

92015-1757

1

$5.81

In stock

92022

WASHER,6.5X16X1.0

92022-1093

1

$1.73

In stock

92022A

1

$3.12

In stock

92022B

WASHER,6.5X16X1.0

92022-1654

1

$2.92

In stock

92022C

WASHER,7X24X1.6

92022-228

1
Out of stock

130

BOLT-FLANGED,6X25

130J0625

1
Out of stock

132

1

$3.72

In stock

132A

1

$4.16

In stock

92027

COLLAR,6.3X10X12

92027-1143

1

$16.03

In stock

92027A

COLLAR,L=13.1,BLACK

92027-1450

1

$4.93

In stock

92075

DAMPER

92075-1629

1

$3.97

In stock

92075A

DAMPER,10X24X12

92075-1690

1

$3.97

In stock

92075B

DAMPER,RUBBER

92075-261

1

$3.85

In stock

92143

COLLAR

92143-1960

1

$5.12

In stock

92151

BOLT,FLANGED,6X25

92151-1488

1

$2.97

In stock

92151A

BOLT,FLANGED,10X34

92151-1509

1
Out of stock

92151B

BOLT,SOCKET,6X20

92151-1750

1

$2.03

In stock

92151C

BOLT,SOCKET,6X50

92151-1902

1

$7.61

In stock

92151D

BOLT,SOCKET,6X40

92151-1921

1

$4.85

In stock

92152

COLLAR,11X18X11.5

92152-1165

1

$5.37

In stock

92152A

COLLAR

92152-1283

1

$8.07

In stock

92161

DAMPER

92161-1051

1

$4.92

In stock

92200

WASHER,6.5X13X4

92200-1380

1
Out of stock
